宏誠高精度棋盤格標定板
名稱:棋盤格校正片標定板
產品型號:HBM03-QPG-1
外形尺寸:100mm*100mm*2mm
圖案描述:外形尺寸:100x100mm;有效面積尺寸:72x72mm;格子尺寸:6x6mm;厚度:2mm
產品介紹:標定板,通常是標定鏡頭的畸變用的,可以將像素坐標轉換為世界坐標。從而給人們更直觀的測量數(shù)據。
通常的標定板有方格(棋盤格)、圓格、多功能板等。根據材料有玻璃、陶瓷等。精度一般都是um級別的。
應用領域:機器視覺、三維重建、圖像處理、相機標定、高校、PCB SMT行業(yè) 研究所研究院、*等精密自動化設備
→→: 2595377287 廖

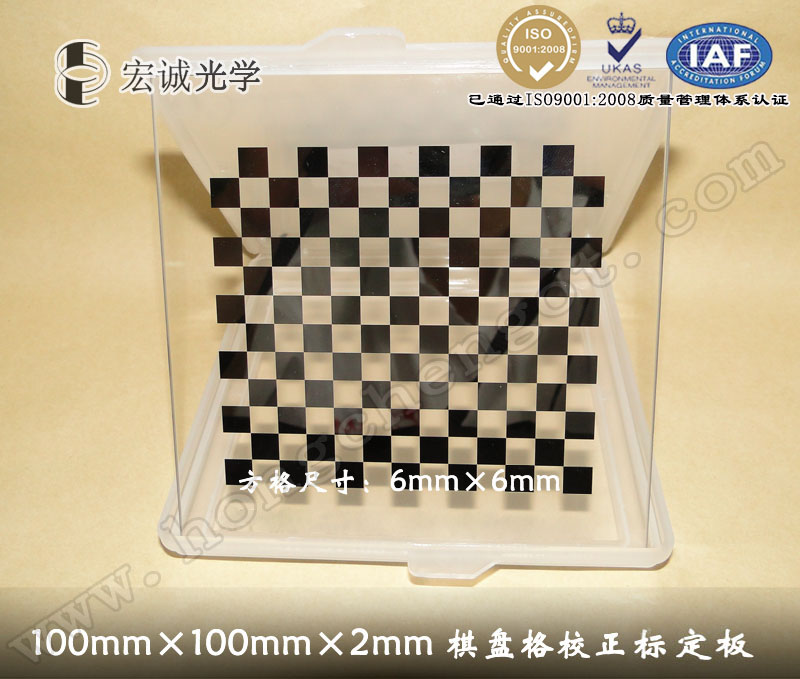

包裝:采用精美盒子包裝,一片一盒,不易劃傷、不易破碎?
產品參數(shù)
產品型號:HBM03-QPG-1
外形尺寸:100mm*100mm*2mm
圖案描述:外形尺寸:100x100mm;有效面積尺寸:72x72mm;格子尺寸:6x6mm;厚度:2mm
棋盤格標定板:
外形尺寸(mm) | 方格尺寸(mm) | 外形尺寸(mm) | 方格尺寸(mm) |
63ⅹ63 | 1ⅹ1 | 63ⅹ63 | 2ⅹ2 |
63ⅹ63 | 3ⅹ3 | 63ⅹ63 | 4ⅹ4 |
63ⅹ63 | 5ⅹ5 |
|
|
100ⅹ100 | 4ⅹ4 | 100ⅹ100 | 5ⅹ5 |
125ⅹ125 | 2ⅹ2 | 125ⅹ125 | 5ⅹ5 |
200ⅹ200 | 4ⅹ4 | 200ⅹ200 | 5ⅹ5 |
206ⅹ206 | 3ⅹ3 | 300ⅹ300 | 3ⅹ3 |
300ⅹ300 | 20ⅹ20 | 351ⅹ351 | 1.35ⅹ1.35 |
總長精度:±3.0μm;
圖形尺寸精度:±1.0μm ~±3.0μm
圖形位置精度:±1.0μm ~±3.0μm
線條精度:±1μm;
縫寬均勻度:≤1μm;
zui大尺寸:600mm×800mm

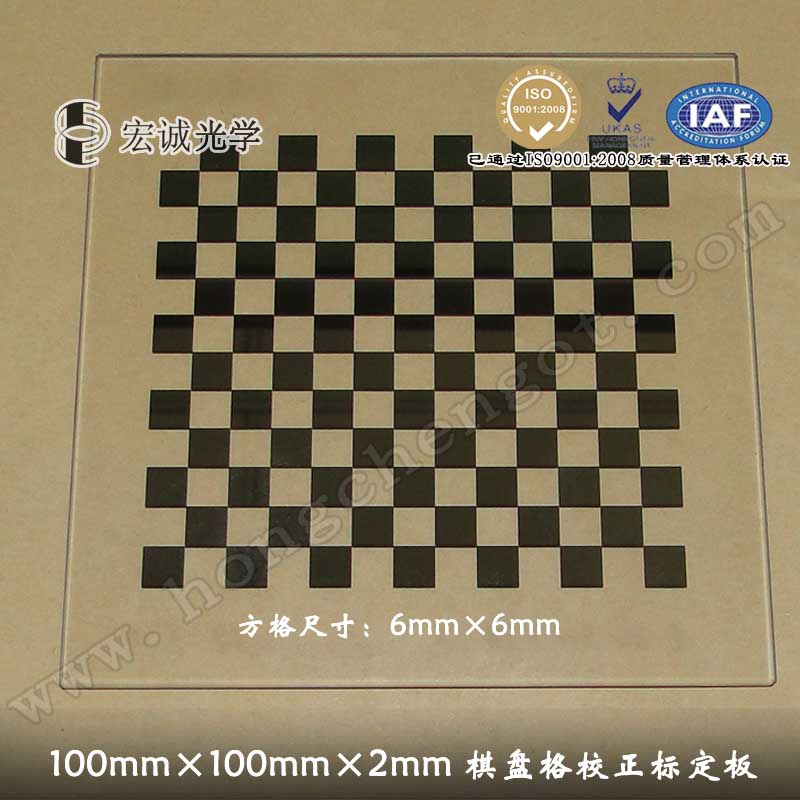

產品圖片
宏誠高精度棋盤格標定板
