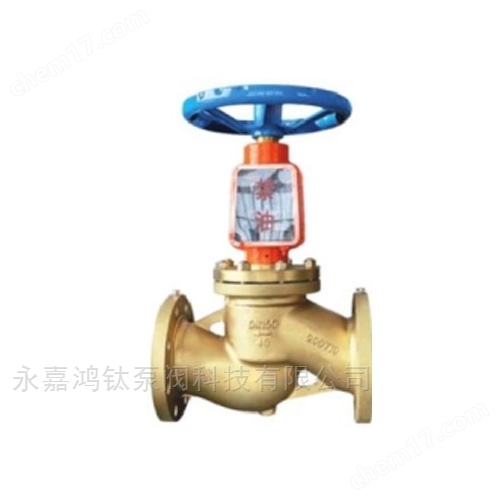

Jyk41W 氧氣專用截止閥
- 公司名稱 永嘉鴻鈦泵閥科技有限公司
- 品牌 其他品牌
- 型號 Jyk41W
- 產地 浙江溫州
- 廠商性質 生產廠家
- 更新時間 2025/7/15 17:31:50
- 訪問次數 36
聯系方式：黃昌權18989726026 查看聯系方式
聯系我們時請說明是化工儀器網上看到的信息，謝謝!
| 應用領域 | 綜合 |
|---|
Jyk41W型氧氣專用截止閥是為氧氣管網特殊設計的專用閥門。廣泛應用于鋼鐵、冶金、石油、化工等用氧工程的管網中。該系列產品除了具有普能閥 門的功能外又有其自身的特點。我公司該系列產品從所用材料上分為兩大類：一類是選用了精密鑄造硅黃銅為閥體、閥蓋、閱瓣的用材。 另一類是選用了優質不銹鋼為閥體、閥蓋、閥瓣的用材。
Jyk41W型氧氣專用截止閥用途及特點
本產品系特殊設計的全銅或全不銹鋼閥門。主要用于氧壓機后的管網。
本系列產品根據通徑的大小采用不同的結構：小通徑為普通結構，大通徑增設副閥瓣或旁通以平衡閥前后壓差，減少啟閉力矩。在制 造時采用嚴格禁油措施，并有所有零件在安裝前均進行嚴格的脫脂處理。所有通徑閥門法蘭端都設有導電螺孔，以防靜電。
主要零件材料
零件名稱 | 閥體 | 閥蓋 | 閥瓣 | 閥桿 | 支架 | 手輪 | 墊片、填料 |
材料 | 16-4硅黃銅 |
不銹鋼 | 鑄鋼 |
鋼管 |
聚四氟乙烯 | ||
不銹鋼 | 不銹鋼 | ||||||
主要性能規范
公稱壓力MPa | 1.6 | 2.5 | 4.0 |
水壓強度試驗壓力MPa | 2.4 | 3.75 | 6.0 |
水壓密封試驗壓力MPa | 1.76 | 2.75 | 4.4 |
氣壓強度試驗壓力MPa | 1.76 | 2.75 | 4.4 |
氣壓密封試驗壓力MPa | 1.76 | 2.75 | 4.4 |
最大工作壓力MPa | 1.6 | 2.5 | 4.0 |
工作溫度 | -20~150℃ | ||
適用介質 | 氧氣、氮?dú)?、空氣?/span> | ||
執行標準
·設計與制造按JB/T10530;
·法蘭尺寸按JB/T79、JB/T82;
·結構長度按GB/T12221;
·檢驗按JB/T9092。
主要外形及連接尺寸
Jyk41W-16T(P)型氧氣專用 截止閥
公稱通徑 DN(mm) | D0 | D1 | D | K | L | f | C | Z-d | H |
150 | 450 | 210 | 280 | 240 | 480 | 3 | 24 | 8-Φ25 | 743 |
200 | 450 | 265 | 335 | 295 | 600 | 3 | 26 | 12-φ30 | 850 |
Jyk41W-25T(P)型氧氣專用 截止閥
公稱通徑 DN(mm) | D? | D1 | D | K | L | f | C | Z-d | H |
150 | 450 | 300 | 218 | 250 | 480 | 3 | 30 | 8-Φ25 | 740 |
200 | 450 | 360 | 278 | 310 | 600 | 3 | 34 | 12-Φ25 | 850 |
Jyk41W-40T(P)型氧氣專用 截止閥
公稱通徑 DN(mm) | D0 | D | D1 | D2 | K | L | f | f1 | C | Z-d | H |
150 | 450 | 300 | 218 | 204 | 250 | 480 | 3 | 4.5 | 30 | 8-Φ25 | 740 |
200 | 450 | 375 | 282 | 260 | 320 | 600 | 3 | 4.5 | 38 | 12-30 | 850 |
