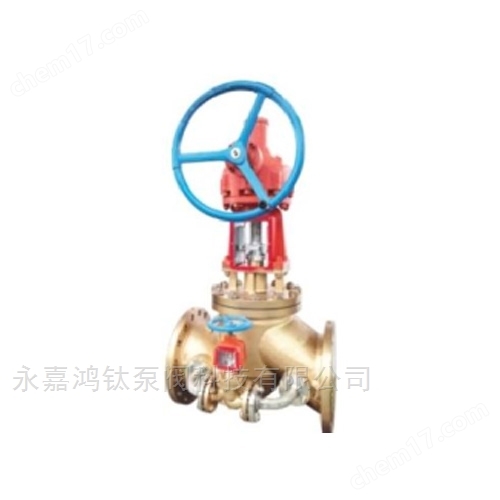

Jy541W 錐齒輪氧氣專用截止閥
- 公司名稱 永嘉鴻鈦泵閥科技有限公司
- 品牌 其他品牌
- 型號 Jy541W
- 產地 浙江溫州
- 廠商性質 生產廠家
- 更新時間 2025/7/16 9:01:47
- 訪問次數 27
聯系方式：黃昌權18989726026 查看聯系方式
聯系我們時請說明是化工儀器網上看到的信息，謝謝!
| 應用領域 | 綜合 |
|---|
Jy541W 型錐齒輪氧氣專用截止閥是為氧氣管網特殊設計的專用閥門。廣泛應用于鋼鐵、冶金、石油、化工等用氧工程的管網中。該系列產品除了具有普能閥 門的功能外又有其自身的特點。我公司該系列產品從所用材料上分為兩大類：一類是選用了精密鑄造硅黃銅為閥體、閥蓋、閱瓣的用材。 另一類是選用了優質不銹鋼為閥體、閥蓋、閥瓣的用材。
Jy541W 型用途及特點
本產品系特殊設計的全銅或全不銹鋼閥門。主要用于氧壓機后的管網。
本系列產品根據通徑的大小采用不同的結構：小通徑為普通結構，大通徑增設副閥瓣或旁通以平衡閥前后壓差，減少啟閉力矩。在制 造時采用嚴格禁油措施，并有所有零件在安裝前均進行嚴格的脫脂處理。所有通徑閥門法蘭端都設有導電螺孔，以防靜電。
主要零件材料
零件名稱 | 閥體 | 閥蓋 | 閥瓣 | 閥桿 | 支架 | 手輪 | 墊片、填料 |
材料 | 16-4硅黃銅 |
不銹鋼 | 鑄鋼 |
鋼管 |
聚四氟乙烯 | ||
不銹鋼 | 不銹鋼 | ||||||
主要性能規范
公稱壓力MPa | 1.6 | 2.5 | 4.0 |
水壓強度試驗壓力MPa | 2.4 | 3.75 | 6.0 |
水壓密封試驗壓力MPa | 1.76 | 2.75 | 4.4 |
氣壓強度試驗壓力MPa | 1.76 | 2.75 | 4.4 |
氣壓密封試驗壓力MPa | 1.76 | 2.75 | 4.4 |
最大工作壓力MPa | 1.6 | 2.5 | 4.0 |
工作溫度 | -20~150℃ | ||
適用介質 | 氧氣、氮氣、空氣等 | ||
執行標準
·設計與制造按JB/T10530;
·法蘭尺寸按JB/T79、JB/T82;
·結構長度按GB/T12221;
·檢驗按JB/T9092。

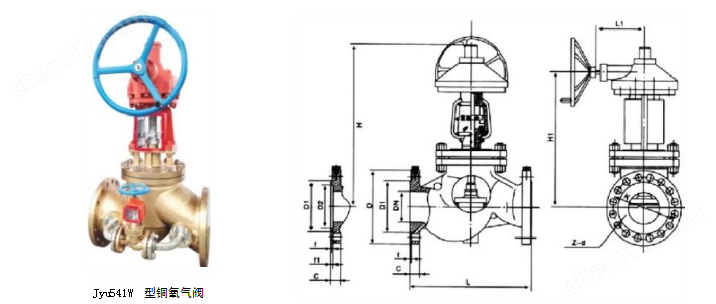

主要外形及連接尺寸
Jy541W-□T(P)型錐齒輪氧氣專用截止閥
公稱壓力 PN(MPa) | 公稱通徑 DN(mm) | D | D1 | D2 | K | L | L1 | f | f1 | C | Z-d | H | H1 |
1.6 | 50 | 160 | 100 | 125 | 230 | 170 | 3 | 16 | 4-Φ18 | 550 | 475 | ||
65 | 180 | 120 | 145 | 290 | 170 | 3 | 18 | 4-φ18 | 650 | 565 | |||
80 | 195 | 135 | 160 | 310 | 170 | 3 | 20 | 8-18 | 690 | 615 | |||
100 | 215 | 155 | 180 | 350 | 170 | 3 | 20 | 8-Φ18 | 750 | 665 | |||
125 | 245 | 185 | 210 | 400 | 170 | 3 | 22 | 8-Φ18 | 800 | 715 | |||
150 | 280 | 210 | 240 | 480 | 233 | 3 | 24 | 8-Φ23 | 910 | 810 | |||
200 | 335 | 265 | 295 | 600 | 233 | 3 | 26 | 12-Φ23 | 1000 | 850 | |||
2.5 | 50 | 160 | 100 | 125 | 230 | 170 | 3 | 20 | 4-Φ18 | 550 | 475 | ||
65 | 180 | 120 | 145 | 290 | 170 | 3 | 22 | 8-Φ18 | 650 | 565 | |||
80 | 195 | 135 | 160 | 310 | 170 | 3 | 22 | 8-Φ18 | 690 | 615 | |||
100 | 230 | 160 | 190 | 350 | 170 | 3 | 24 | 8-Φ23 | 750 | 665 | |||
125 | 270 | 188 | 220 | 400 | 170 | 3 | 28 | 8-φ25 | 800 | 715 | |||
150 | 300 | 218 | 250 | 480 | 233 | 3 | 30 | 8-φ25 | 910 | 810 | |||
200 | 360 | 278 | 310 | 600 | 233 | 3 | 34 | 12-φ25 | 1000 | 850 | |||
4.0 | 50 | 160 | 100 | 88 | 125 | 230 | 170 | 3 | 4 | 20 | 4-Φ18 | 550 | 475 |
65 | 180 | 120 | 110 | 145 | 290 | 170 | 3 | 4 | 22 | 8-Φ18 | 650 | 565 | |
80 | 195 | 135 | 121 | 160 | 310 | 170 | 3 | 4 | 22 | 8-18 | 690 | 615 | |
100 | 230 | 160 | 150 | 190 | 350 | 170 | 3 | 4.5 | 24 | 8-023 | 750 | 665 | |
125 | 270 | 188 | 176 | 220 | 400 | 170 | 3 | 4.5 | 28 | 8-φ25 | 800 | 715 | |
150 | 300 | 218 | 204 | 250 | 480 | 233 | 3 | 4.5 | 30 | 8-φ25 | 910 | 810 | |
200 | 375 | 282 | 260 | 320 | 600 | 233 | 3 | 4.5 | 38 | 12-φ30 | 1000 | 850 |
