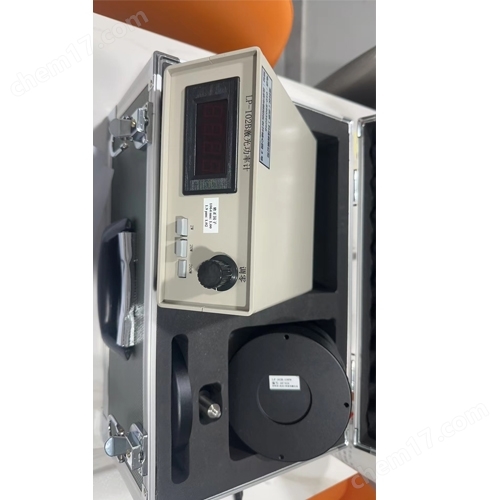

高精度激光功率計 LP-102B-150W

LP-102B 是高精度激光功率計，可配備不 同規格傳感器，用于不同波長、不同功率水平激光源的測量。

由于激光束輸出的特點，激光功率測量的核心在于激光探測器的設計。該功率 計的探測器配備自行研制的熱電堆傳感器，采用薄膜熱電堆技術、抗損傷涂層制作 技術，具有優異的使用性能，包括抗損傷性、線性和均勻性。

功率計的校準對測量的準確度具有重要得影響。該功率計出廠時，量值直接溯 源至國家計量院標準裝置，減少了量值傳遞的中間環節，具有很高的出廠校準精度。

技術指標 (LP-102B-150W)

測量范圍： (0.1~150) W 檔位：2W；20W；200W

光譜范圍： (0.25～11)μm

校準波長：1.064μm

吸收體：平面

口徑：Φ28mm

校準不確定度：3 %  （k =2）

時間常數：3.5s

冷卻方式：自然對流

探測器尺寸：Φ120mm×91mm（不含接頭） 電        源：  AC 220V±10V

模擬輸出：DC200mV

高精度激光功率計 LP-102B-150W基本原理

激光功率計基于量熱原理。光吸收靶面接收激光輻射，轉化為熱能，熱容傳遞 至散熱熱沉，在熱流通道上產生溫差，通過熱電堆傳感元件對該溫差進行測量，從 而實現激光功率的測量。

電子儀表對探測器輸出的電壓信號進行放大調理，通過表頭進行顯示，指示測 量的功率值。

連接方法

1) 將信號線（兩端 BNC 接口）一端連接探測器，另一端連接顯示器后面板的輸入。

2) 電源線連接在顯示器后面板的電源接口上，另一端連接 220V 交流電源。

使用步驟

1) 打開儀表后面板電源開關。

2) 根據測量功率選擇合適量程。

3) 調節零點。

4) 調整光路，使激光對準吸收體中心。

5) 打開光路，開始測量，平衡后讀取測量數據。

注意事項

1． 環境氣流可導致功率計測量值發生變化，測量較低功率時盡量避免接收靶面附件氣流擾動；

2． 測量重頻脈沖激光時，較高的峰值功率易造成靶面損傷；

3． 不要在激光束焦點處測量，以免高功率密度造成靶面損傷；

4． 測量儀器經過長期使用，或出現靶面損傷時，測量值可能產生漂移或偏差，為保證測量準確應定期（及時）校準；

5． 測量較大功率時,應采用間歇性測量方式（功率顯示達到平衡后，讀取測量數據，完成測量，停止照射），避免長期熱累計導致散熱體溫度過高。

6． 如需進行大功率長期穩定性測量時，可采用小型風扇對散熱體進行強迫對流散熱，降低熱沉溫升；

7． 發生故障及時返修，為避免損失，請勿自行拆卸。
