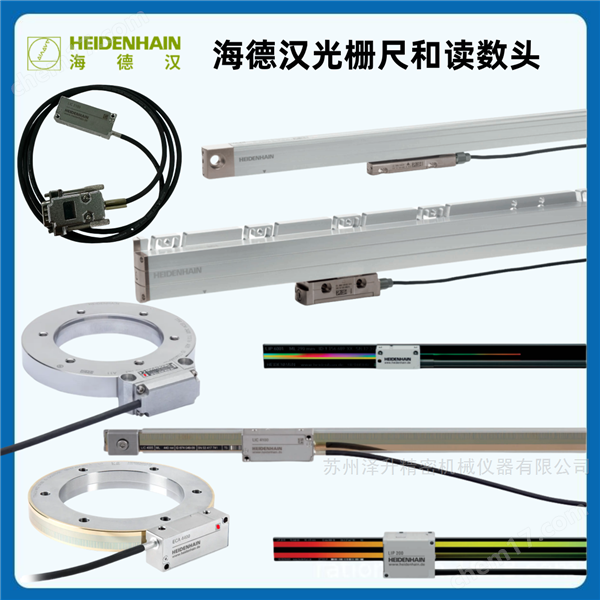

德國Heidenhain海德漢讀數頭包括封閉式光柵尺光柵尺讀數頭、敞開式光柵尺讀數頭和角度編碼器讀數頭。AK LIC 411、AK LIC 41PM、AK LIC 419P、AK LIC 419Y、AK LIC 311、AK LIC 319F、AK LIC 319M、AK LIC 319P、AK LIC 31Y、AK LIC 313等；提供海德漢讀數頭銷售、故障檢測維修保養及技術解決方案。

德國Heidenhain海德漢讀數頭技術參數：

敞開式光柵尺讀數頭：

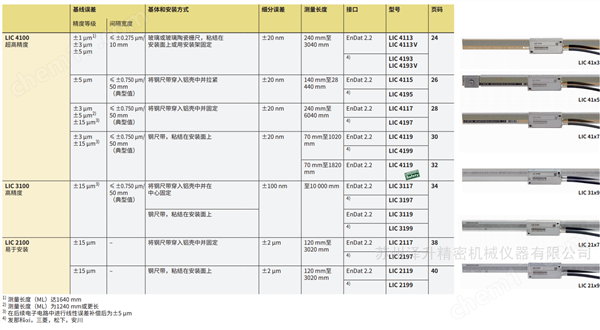

LIC 4100系列

高精度Absolute直線光柵尺

高速運動的直線軸

測量長度達28 m

超小測量步距版（<1 nm）

可提供高真空版

可提供功能安全特性

支持不同的安裝方式

接口：EnDat、發那科、三菱、松下和安川

應用的多樣性

該系列產品應用廣泛。LIC系列直線光柵尺亮點多，精度高，支持高速度和大測量長度。部分版本的光柵尺可在高安全性環境或高真空度應用中使用。

高運動速度

LIC系列直線光柵尺不僅精度高，而且支持高速運動。測量步距僅1 nm和運動速度可高達600 m/min。Absolute位置測量，并且抗污性能好，可靠性高。

大測量長度

可選該系列直線光柵尺的不同版本，測量長度可達28米。這些光柵尺擁有高動態性能、高可靠性并在測量長度的全長上保持穩定的高精度。

對污染不敏感

這系列光柵尺采用大掃描區設計，擁有好的抗污性能。測量基準上的局部異物幾乎不影響信號質量和測量可靠性。

LIC 4009、 LIC 4003、 LIC 4007、 LIC 4005敞開式光柵尺

AK LIC 411、AK LIC 41PM、AK LIC 419P、AK LIC 419Y敞開式光柵尺讀數頭

LIC 4100 V系列

真空應用的Absolute直線光柵尺

高速運動的直線軸

超小測量步距版 （<1 nm）

接口：EnDat、發那科、三菱、松下和安川

真空應用的PCB電路板、粘合劑和涂料，釋氣更少

快速抽真空的通氣孔

溫度穩定性高，支持高烘烤溫度

非鐵磁材料，過程可靠性高

包裝前烘烤，潔凈度高

高精度和高運動速度是LIC系列直線光柵尺的亮點。速度可達600 m/min，測量步距僅1 nm。這些直線光柵尺擁有的抗污性能，提供高可靠性的位置反饋信號。

LIC 3100系列

高精度的Absolute直線光柵尺

高速運動的直線軸

測量長度達10 m

測量步距僅10 nm

細分誤差：±100 nm

多種安裝方式

接口：EnDat、發那科、三菱、松下和安川

大測量長度

該系列直線光柵尺提供多種可選版本，測量長度可達10 m。這些光柵尺都擁有高動態性能、高可靠性并可在測量長度的全長上保持穩定的高精度。

高運動速度

LIC系列直線光柵尺不僅精度高，而且支持高速運動。測量步距僅10 nm和運動速度可高達600 m/min。Absolute位置測量，并且抗污性能強，可靠性高。

應用的多樣性

該系列產品應用廣泛。LIC 3100系列光柵尺，精度高，支持高速度大測量長度。

對污染不敏感

這系列光柵尺采用大掃描區設計，擁有好的抗污性能。測量基準上的局部異物幾乎不影響信號質量和測量可靠性。

LIC 3109、LIC 3107敞開式光柵尺

AK LIC 311、AK LIC 319F、AK LIC 319M、AK LIC 319P、AK LIC 31Y、AK LIC 313讀數頭

LIC 2100系列

簡單應用的Absolute直線光柵尺

高速運動的直線軸

測量長度達10000 mm

多種安裝方式

對污染不敏感

接口：EnDat、發那科、三菱、松下和安川

對污染不敏感

這系列光柵尺采用大掃描區設計，擁有好的抗污性能。測量基準上的局部異物幾乎不影響信號質量和測量可靠性。

易于安裝

HEIDENHAIN敞開式直線光柵尺安裝公差寬松，而且安裝公差對輸出信號的影響很小，因此可快速、輕松安裝。機床上的安裝區只需簡單的機械設計。

高運動速度

LIC 2100直線光柵尺不僅精度高，而且允許高速運動，速度可達600 m/min。Absolute位置測量，并且抗污性能好，可靠性高。

LIC2107、LIC 2109敞開式光柵尺

AK LIC 211、AK LIC 219F、AK LIC 219M、AK LIC 219P、AK LIC 21Y讀數頭

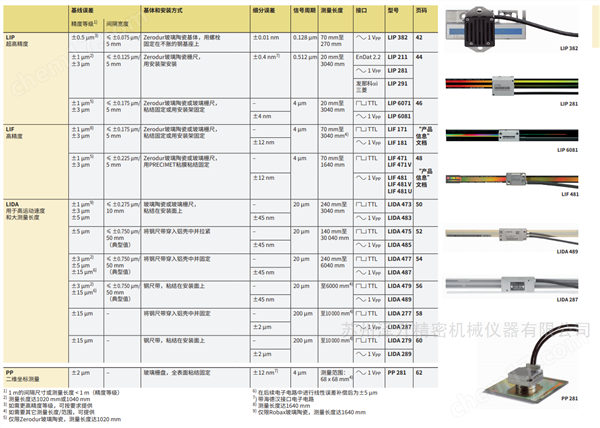

LIP 200系列

增量直線光柵尺

高精度直線軸，長度可達3040 mm

小測量步距（<1 nm）

高速和位置穩定性

高重復精度

接口：EnDat、發那科、三菱和1 VPP

好的運動控制

LIP 200系列直線光柵尺采用高質量掃描電子電路和高光效的柵狀結構，因此，支持超高運動速度和可達位置穩定性。

高動態性能和高精度

LIP 200系列直線光柵尺不僅精度高，而且運動速度快。測量步距僅31.25皮米和運動速度高達180 m/min，因此，這些光柵尺是高動態性能和高精度應用的選擇，測量長度可達三米。

高精度掃描

LIP 200敞開式直線光柵尺采用干涉掃描原理。測量基準是玻璃陶瓷基體的相位光柵。這些直線光柵尺不僅測量步距極小，而且支持高速度運動。

易于安裝

LIP 200直線光柵尺信號周期超小和分辨率高，是高精度應用的選擇。對于如此高精度的光柵尺，安裝公差相當寬松，因此易于安裝。

LIP201R敞開式光柵尺

AKLIP28R、AKLIP21、AKLIP29F敞開式光柵尺讀數頭

LIP 6000系列

增量直線光柵尺

高精度直線軸，長度可達3040 mm

小測量步距（<1 nm）

高速和位置穩定性

限位開關的位置檢測并配回零軌

結構緊湊，可安裝在有限空間中

接口：1 VPP，TTL

高精度掃描

LIP敞開式直線光柵尺采用干涉掃描原理。測量基準是玻璃陶瓷基體的相位光柵。這些直線光柵尺擁有超小的測量步距和超高的精度。

可靠的信號質量

HEIDENHAIN開發的HSP 1.0 ASIC確保掃描信號的穩定和高質量。ASIC可加大LED電流，補償衰減的信號幅值，從而在污染的情況下保持好的信號波形。并保持低噪聲。

易于安裝

小信號周期通常需要在讀數頭與測量基準間保持較小的安裝公差。為了方便安裝，HEIDENHAIN敞開式直線光柵尺允許寬松的安裝公差，而且安裝公差對輸出信號質量的影響很小。

應用的多樣性

高集成度光柵尺結構緊湊和重量輕。安裝方式多種可選，滿足不同應用需求。測量基準用粘膜固定或用固定夾固定，讀數頭可選左側或右側出線。

快速參考點回零

集成參考點回零功能可檢測位置和快速完成系統回零，大行程軸獲益。集成限位功能，可靠檢測終點位置，無需其它措施。

信號質量指示燈

LIP 6071光柵尺接頭上的多色LED指示燈可立即提供有關掃描信號和參考點信號的信息，快速檢查光柵尺功能，隨時評估可靠性，無需其它輔助工具。

LIP6001敞開式光柵尺

AKLIP608、AKLIP607敞開式光柵尺讀數頭

LIF 400系列

高精度增量式直線光柵尺

高精度直線軸，長度可達1640 mm

可根據要求提供更長測量長度的LIF 100

小測量步距（<2 nm）

對污染不敏感

可提供高真空版

限位開關的位置檢測并配回零軌

接口：1 VPP，TTL

易于安裝

小信號周期通常需要在讀數頭與測量基準間保持較小的安裝公差。為了方便安裝，HEIDENHAIN敞開式直線光柵尺允許寬松的安裝公差，而且安裝公差對輸出信號質量的影響很小。

高精度掃描

LIF 400直線光柵尺采用相位光柵和干涉掃描原理。特點包括超小測量步距和超高精度。讀數頭發熱少，因此有效避免溫度相關的誤差。

穩定信號質量

HEIDENHAIN開發的HSP 1.0 ASIC確保掃描信號的穩定和高質量。ASIC可加大LED電流，補償衰減的信號幅值，從而在污染的情況下保持好的信號波形。持續保持低噪聲。

應用的多樣性

LIF 400光柵尺功能豐富，應用廣泛。高集成度，因此重量輕和體積小巧。粘膜固定測量基準輕松便捷。

快速參考點回零

集成參考點回零功能可檢測位置和快速完成系統回零，因此，大行程軸獲益顯著。集成限位功能，可靠檢測終點位置，無需其它措施。

信號質量指示燈

接頭上的多色LED指示燈可立即提供有關掃描信號和參考點信號的信息，快速檢查光柵尺功能，隨時評估可靠性，無需其它輔助工具。

LIF401R、LIF101R、LIF101C敞開式光柵尺

AK LIF48R、AK LIF47R、AK LIF47U、AK LIF48V、AK LIF48U敞開式光柵尺讀數頭

LIF 400 V系列

真空應用的增量式直線光柵尺

高精度直線軸，長度可達1640 mm

小測量步距（<2 nm）

限位開關回零軌的位置檢測

接口：1 VPP，TTL

支持真空應用的PCB電路板、涂層和粘結劑，釋氣更少

快速抽真空的通氣孔

溫度穩定性高，支持高烘烤溫度

非鐵磁材料，過程可靠性高

包裝前烘烤，潔凈度高

易于安裝

小信號周期通常需要讀數頭與測量基準之間的掃描間隙的公差更嚴格。HEIDENHAIN敞開式直線光柵尺允許寬松的安裝公差，安裝便捷。即使在寬松的公差情況下，也不影響輸出信號質量。

高精度掃描

LIF 400直線光柵尺采用干涉掃描技術讀取相位光柵?？蛇_小測量步距和高測量精度。而且，工作期間讀數頭無明顯發熱，因此，可避免溫度相關的誤差。

持續保持高信號質量

HEIDENHAIN開發的ASIC HSP 1.0確保掃描信號的高質量。如果信號幅值下降，ASIC加大LED電流，因此，即使受到污染，仍可保持穩定的信號波形，同時保持低噪聲分量。

快速參考點回零

內置的回零功能可檢測位置，因此，系統可快速進行參考點回零。對于大長軸應用，這是明顯優點。這些直線光柵尺還提供限位功能，無需其它措施就能提供可靠的端點位置檢測功能。

支持高真空度應用

真空技術是許多現代化研發和生產的手段，例如電子產品生產、薄膜技術、材料研究、生物科技、醫療器械和高科技實驗設備。

適用廣泛

LIF 400直線光柵尺亮點多，特色鮮明，應用廣泛。其高集成度為用戶提供更多獲益，包括重量輕和外形尺寸小。

LIDA 400系列

高精度的增量式直線光柵尺

高速運動的直線軸

測量長度達30 m

限位開關

可選柵尺或尺帶

多種安裝方式

對污染不敏感

接口：1 VPP，TTL

大測量長度

該系列直線光柵尺提供多種可選版本，測量長度可達30 m。這些光柵尺都擁有高動態性能、高可靠性并可在測量長度的全長上保持高精度。

應用的多樣性

該系列產品應用廣泛。這些光柵尺，精度高，允許高速運動和支持大測量長度。可在安全或超高真空度應用中使用特殊版光柵尺。

可靠的終點位置檢測

限位開關可安全和可靠地檢測終點位置。這些限位開關使用不同的粘性磁條，切換右側或左側限位開關。

穩定優異信號質量

HEIDENHAIN開發的HSP 1.0 ASIC確保掃描信號的穩定和高質量。ASIC可加大LED電流，補償衰減的信號幅值，從而在污染的情況下保持信號波形。持續保持低噪聲。

信號質量指示燈

讀數頭上的多色LED指示燈可立即提供有關掃描信號和參考點信號的信息，快速檢查光柵尺功能，隨時評估可靠性，無需其它輔助工具。

LID407、LID409、LID403、LID403C、LID405敞開式光柵尺

AK LID48、AK LID47敞開式光柵尺讀數頭

LIDA 200系列

高精度的增量式直線光柵尺

高速運動的直線軸

測量長度達10 m

多種安裝方式

可定尺的尺帶

對污染不敏感

帶三色LED信號質量指示燈

接口：1 VPP，TTL

大測量長度

該系列直線光柵尺提供多種可選版本，測量長度可達10 m。這些光柵尺都擁有高動態性能、高可靠性并可在測量長度的全長上保持穩定的高精度。

易于安裝

HEIDENHAIN敞開式直線光柵尺安裝公差寬松，而且安裝公差對輸出信號的影響很小，因此可快速、輕松安裝。機床上的安裝區只需簡單的機械設計。

信號質量指示燈

讀數頭上的多色LED指示燈可立即提供有關掃描信號和參考點信號的信息，快速檢查光柵尺功能，隨時評估可靠性，無需其它輔助工具。

穩定信號質量

HSP 1.0 ASIC確保掃描信號的穩定和高質量。ASIC可加大LED電流，補償衰減的信號幅值，從而在污染的情況下保持信號波形。

LIDA207、LIDA209敞開式光柵尺

AK LIDA27、AK LIDA28敞開式光柵尺讀數頭

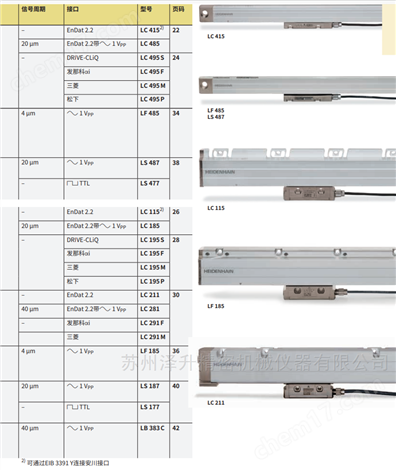

LC 100系列

標準外殼Absolute直線光柵尺

支持高動態性能的直線軸，長度達4240 mm

設計堅固和抗振性能好

高可靠性和高精度位置測量

成熟可靠機床光柵尺和編碼器

可帶功能安全特性

接口：EnDat、發那科、三菱、松下和DRIVE-CLIQ

優異的抗振性能

標準尺殼的LC 100直線光柵尺測量長度大、設計堅固和抗振性能好，可有效抵抗惡劣環境的影響。

功能安全特性

LC 100直線光柵尺提供功能安全特性和機械連接防松保護功能。集成到系統中后，該解決方案可提供SIL 2級的安全性，大限度減少故障和支持機床的安全工作。

高精度

LC系列直線光柵尺提供高精度、高質量、耐磨陶瓷連接器避免光柵尺在全生命周期工作中的磨損誤差。

可靠保護

高效的密封設計，配雙密封條，有效避免切屑、粉塵和冷卻液進入。密封條與讀數頭出線采用對角式布局，編碼器可直立或側向安裝。

LC115、LC116、LC185、LC196F、LC196M、LC196S、LC196P、LC195F、LC195M、LC195P、LC195S封閉式光柵尺和讀數頭

LC 400系列

緊湊外殼Absolute直線光柵尺

結構緊湊，可安裝在有限空間中

配安裝導軌，安裝更輕松

可帶功能安全特性

接口：EnDat、發那科、三菱、松下和DRIVE-CLIQ

結構緊湊

LC 400是高精度、結構緊湊的直線光柵尺。尺寸小巧，因此，對于安裝空間有限的應用，這款光柵尺選擇。

功能安全特性

LC 400直線光柵尺提供功能安全特性和機械連接防松保護功能。集成到系統中后，該解決方案可提供SIL 2級的安全性，大限度減少故障和支持機床的安全工作。

可靠保護

可靠的密封設計，有效保護LC 400光柵尺，避免污染。寬大的掃描區進一步減小對污染的敏感性。測量基準上的局部異物幾乎不影響信號質量或測量精度。

光電掃描

HEIDENHAIN封閉式直線光柵是機床應用的選擇。好的光柵質量和光學掃描法更小的信號周期是加工面達到高表面質量的關鍵。

LC415、LC416、LC485、LC496F、LC496M、LC496S、LC496P、LC495F、LC495M、LC495P、LC495S封閉式光柵尺和讀數頭

LC 200系列

標準外殼Absolute直線光柵尺

測量長度可達28 m（并可根據要求提供更大長度版）

單段版，長度可達4240 mm

含密封條的多段版外殼

設計堅固和抗振性能好

接口：EnDat，發那科，三菱

多段外殼

將多段外殼連接在一起可測量更大長度。將鋼尺帶穿入多段外殼，并在光柵尺的兩端將光柵尺固定在機床上。在外殼上，掃描位置位于傾斜的中性區，有效避免銜接部位誤差。

大測量長度

該系列的直線光柵尺含單段版和多段版，單段版長度可達4240 mm和多段版長度可達28 m。不同測量長度的LC 200系列直線光柵尺都擁有高動態性能、高可靠性并在測量長度的全長上保持高精度。

抗污性能好

可靠的密封設計，有效保護LC 200光柵尺，避免污染。寬大的掃描區進一步減小對污染的敏感性。測量基準上的局部異物幾乎不影響信號質量或測量精度。

好的抗振性能

標準外殼的LC 200直線光柵尺設計堅固，抗振性能好，可在惡劣的應用環境中使用。

LC211、LC281、LC291F、LC291M、LC201海德漢封閉式光柵尺

AE LC281、AE LC211、AE LC291F、AE LC291M海德漢封閉式光柵尺讀數頭

LB 383

標準外殼增量式直線光柵尺

測量長度可達72 m（可根據需要提供30 m或更長）。

長度可達3040 mm的單段版

帶密封的多段外殼

接口：1 VPP

大測量長度

單段的LB 383直線光柵尺長度可達3 m，多段外殼長度可達72 m。不同長度的LB 383直線光柵尺都擁有高動態性能、高可靠性并在測量長度的全長上保持高精度。

多段外殼

將多段外殼連接在一起可測量更大長度。將鋼尺帶穿入多段外殼，并在光柵尺的兩端將光柵尺固定在機床上。在外殼上，掃描位置位于傾斜的中性區，有效避免銜接部位誤差。

LB383C光柵尺、AE LB383C光柵尺讀數頭

LF 185系列

標準外殼增量式直線光柵尺

直線軸長度達3040 mm

超高重復精度

超小信號周期（4 µm）

接口：1 VPP

高質量結果

光學掃描法且信號周期小及細分誤差小支持更高控制質量和更高定位性能。機床獲益：提高精度和動態性能。

高精度

LF系列直線光柵尺提供高精度。高質量、低磨損的陶瓷連接器有效避免光柵尺在全生命周期內的磨損誤差。

易于安裝

HEIDENHAIN封閉式直線光柵尺安裝簡單。導軌系統設計允許寬松的安裝公差，因此，可快速和簡單安裝。

LF185、LF185C封閉式光柵尺

AELF185 AE LF185C封閉式光柵尺讀數頭

LF 485系列

緊湊外殼增量式直線光柵尺

直線軸長度達1220 mm

超高重復精度

超小信號周期（4 µm）

結構緊湊，可安裝在有限空間中

接口：1 VPP

結構緊湊

LF 485是高精度、設計堅固和結構緊湊的直線光柵尺。而且尺寸小巧，因此，這款光柵尺是安裝空間有限應用的選擇。

易于安裝

HEIDENHAIN封閉式直線光柵尺安裝簡單。導軌系統設計允許寬松的安裝公差，因此，可快速和簡單安裝。

高精度

LF系列直線光柵尺提供高精度。高質量、耐磨陶瓷連接器避免光柵尺在全生命周期工作中的磨損誤差。

高質量結果

光學掃描法且信號周期小及細分誤差小，支持更高控制質量和更高定位性能。機床獲益：提高精度和動態性能。

LF485、LF485C封閉式光柵尺

AE LF485、AE LF485C封閉式光柵尺讀數頭

LS 100系列

標準外殼增量式直線光柵尺

直線軸長度達3040 mm

高精度和高可靠性的位置測量

接口：1 VPP和TTL

可靠保護

LS 100成熟可靠的密封設計有效保護光柵尺，避免切屑、粉塵和冷卻液影響。密封條與讀數頭出線采用對角式布局，編碼器可直立或側向安裝。

易于安裝

HEIDENHAIN封閉式直線光柵尺安裝簡單。導軌系統設計允許寬松的安裝公差，因此，可快速和簡單安裝。

抗振性能

標準外殼直線光柵尺支持大測量長度，設計堅固和抗振性能好。因此，LS 100系列光柵尺可在惡劣的環境中使用。

LS187、LS187C、LS177C、LS177、LS176、LS176C封閉式光柵尺

AELS187、AELS187C、AELS177C、AELS177、AELS176、AELS176C封閉式光柵尺

LS 400系列

緊湊外殼增量式直線光柵尺

直線軸長度達2040 mm

結構緊湊，可安裝在有限空間中

配安裝導軌，安裝更輕松

接口：1 VPP和TTL

抗污性能好

可靠的密封設計，有效保護LS 400光柵尺，避免污染。寬大的掃描區進一步減小對污染的敏感性。測量基準上的局部異物幾乎不影響信號質量或測量精度。

易于安裝

HEIDENHAIN直線光柵尺安裝簡單。導軌系統設計允許寬松的安裝公差，因此，可快速和簡單安裝。

結構緊湊

LS 400是高精度、結構緊湊的直線光柵尺。而且尺寸小巧，因此，這款光柵尺是安裝空間有限應用的選擇。

LS477、LS477C、LS487、LS487C、LS486、LS486C封閉式光柵尺

AE LS477、AE LS477C、AE LS487、AE LS487C、AE LS486、AE LS486C封閉式光柵尺讀數頭

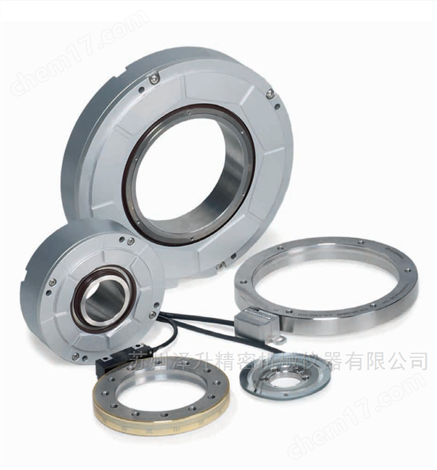

ECA 4000系列

高精度的Absolute光學角度編碼器

超高的精度和穩定的信號質量

三點定中心或定心環的鋼柵鼓

光柵精度：±1.5"至±3"

線數：8195至44?000

信號周期：40 µm

直徑：104 mm至560 mm

接口：EnDat 2.2，發那科，三菱，松下

可靠掃描

ECA 4000系列角度編碼器采用大掃描場和信號處理系統，掃描可靠性高。結合設計堅固的光柵和寬松的安裝和工作公差，這款編碼器是可信賴的完整系統。

靈活通用

豐富可選的柵鼓直徑、柵鼓形狀、光柵精度和接口，靈活通用。應用包括機床的高精度旋轉軸、高速主軸，以及計量和電子行業的高精度測量。

TTR ECA4402、TTR ECA4400角度編碼器

AK TTR ECA4410、AK TTR ECA4490M、AK TTR ECA4490P、AK TTR ECA4490F角度編碼器讀數頭

ERA 4000系列

高質量掃描的增量式光學角度編碼器

超高的精度和好的信號質量

三點定中心或定心環的鋼柵鼓

光柵精度：±1.7"至±5"

信號周期：3000至52 000

直徑：76 mm至560 mm

接口：1 VPP

可靠掃描

ERA 4000系列角度編碼器采用大掃描場和信號處理系統，掃描可達高可靠性。結合設計堅固的光柵和寬松的安裝和工作公差，這款編碼器是可信賴的完整系統。

靈活通用

豐富可選的柵鼓直徑、柵鼓形狀、光柵精度和接口，靈活通用。應用包括機床的高精度旋轉軸、高速主軸，以及計量和電子行業的高精度測量。

TTR ERA4200、TTR ERA4200C、TTR ERA4202C、TTR ERA4400、TTR ERA4400C、TTR ERA4800角度編碼器

AK ERA 4280、AK ERA 4480、AK ERA 4880、AK ERA 4470、AK ERA 8480角度編碼器讀數頭

ECM 2400系列

磁電掃描的Absolute角度編碼器

安裝輕松，調試簡單

可在高軸速下連續工作

設計堅固和抗污性能好

光柵精度：±3.5"至±8"

信號周期數：90至2600

直徑：113 mm至327 mm

接口：EnDat 2.2，發那科，三菱

結構緊湊和靈活通用

ECM 2400系列角度編碼器可配不同尺寸和形狀的柵鼓。內徑可達260 mm，可在編碼器內輕松布線電纜。結構緊湊，可安裝在有限空間中。

允許高軸速

這些模塊型編碼器無軸承，支持在連續負載和反向負載情況下進行高軸速運動，甚至可在安裝中使用機械防松保護功能。在高軸速下，不增加編碼器的聲學工作噪聲。

設計堅固和抗污染

MAGNODUR的測量基準可達特別好的抗污性能。這些編碼器的輸出信號質量穩定好，可在惡劣的車間條件下使用。

功能安全特性

ECM 2410系列角碼器也提供功能安全特性和機械連接防松保護功能。安裝在應用中后，可達SIL 2級安全，大限度減少故障，實現機床的安全運行。

TTR ECM 2400角度編碼器

AK TTR ECM 2410、AK TTR ECM 2490M、AK TTR ECM 2490F角度編碼器讀數頭

ERM 2000系列

磁電掃描增量式角度編碼器

安裝輕松，調試簡單

可在高軸速下連續工作

設計堅固和抗污性能好

光柵精度：±2.5"至±72"

信號周期數：1024至7200

直徑：64 mm至452 mm

接口：1 VPP，TTL，EnDat 2.2

緊湊型多用途

ERM 2000系列角度編碼器可配不同尺寸和形狀的柵鼓。大內徑，直徑可達512 mm，因此，可在編碼器內輕松將電纜布線。結構緊湊，可安裝在有限空間中。

允許高軸速

這些模塊型編碼器無軸承，支持在連續負載和反向負載情況下進行高軸速運動，甚至可在安裝中使用機械防松保護功能。在高軸速下，不增加編碼器的聲學工作噪聲。

設計堅固和抗污染

MAGNODUR的測量基準可達特別好的抗污性能。這些編碼器的輸出信號質量穩定好，可在惡劣的車間條件下使用。

高精度的ERM 2203

ERM 2203角度編碼器精度高和掃描可靠，包括在允許的高軸速下工作時。

TTR ERM2404、TTR ERM2400、TTR ERM2400C、TTR ERM2405、TTR ERM2203C

TTR ERM2904、TTR ERM2200C、TTR ERM2200角度編碼器

AK TTR ERM2410、TTR ERM2420、TTR ERM2280、TTR ERM2480、TTR ERM2283、TTR ERM2980角度編碼器讀數頭

ERP 1000系列

高分辨率和精度的增量式光學角度編碼器

超高分辨率和精度

重量輕，轉動慣量小

帶LED功能顯示

光柵精度：±0.9"至±4"

信號周期數：23?000至63?000

直徑：57 mm至151 mm

接口：1 VPP，EnDat 2.2

信號質量指示燈

ERP 1010和ERP 1070編碼器接頭上的多色LED允許可靠評估增量信號和參考點信號質量。信號質量由不同顏色表示。移過參考點時，藍色LED閃亮。

高精度掃描

小測量步距和高精度：ERP 1000系列角度編碼器采用干涉掃描原理。玻璃基體上的相位光柵為測量基準。

穩定信號質量

HEIDENHAIN開發的HSP 1.0 ASIC確保掃描信號的穩定和高質量。ASIC可加大LED電流，補償衰減的信號幅值，從而在污染的情況下保持理想的信號波形。并保持低噪聲。

易于安裝

小信號周期通常需要在讀數頭與測量基準間保持較小的安裝公差。ERP 1000系列編碼器允許寬松的安裝公差，因此，特別易于安裝，在安裝公差內，幾乎不影響輸出信號質量。

TKN ERP1000、TKN ERP1002角度編碼器

AK ERP1010、AK ERP1070、AK ERP1080角度編碼器讀數頭

ERO 2000系列

高分辨率和高精度的增量式光學角度編碼器

高分辨率和精度

重量輕，轉動慣量小

光柵精度：±8" / ±10"

信號周期數：4096 / 2500

軸轂內徑：5 mm

接口：1 VPP

重量輕和結構緊湊

ERO 2000系列角度編碼器重量輕，轉動慣量小，特別適用于大加速度的高動態應用。

靈活的安裝方式

不同的讀數頭允許選擇不同的電纜出線，可在左側或右側和直線或直角出線，因此，可輕松安裝編碼器。也就是說，ERO 2000編碼器的安裝靈活性更高。

穩定的信號質量

HEIDENHAIN開發的HSP 1.0 ASIC確保掃描信號的穩定和高質量。ASIC可加大LED電流，補償衰減的信號幅值，從而在污染的情況下保持信號波形。并保持低噪聲。

易于安裝

ERO 2000系列角度編碼器允許寬松的安裝公差，在安裝公差內，幾乎不影響輸出信號質量，因此，特別易于安裝。

TKN ERO2002角度編碼器；AK ERO2080角度編碼器讀數頭

海德漢光柵尺和讀數頭工作原理

海德漢光柵尺讀數頭產品實物圖：

山崎馬扎克(YAMAZAKI MAZAK)機床光柵尺電子尺傳感器銷售維修、大隈(OKUMA)機床光柵尺電子尺傳感器銷售維修、森精機(MORI SEIKI)機床光柵尺電子尺傳感器銷售維修、天田(AMADA)機床光柵尺電子尺傳感器銷售維修、捷太科特(JTEKT)機床光柵尺電子尺傳感器銷售維修、牧野(MAKINO)機床光柵尺電子尺傳感器銷售維修、三菱重工(Mitsubishi Heavy Industries)機床光柵尺電子尺傳感器銷售維修、沙迪克(SODICK)機床光柵尺電子尺傳感器銷售維修、會田(AIDA)和岡本(OKAMOTO)機床光柵尺電子尺傳感器銷售維修、三星機床機床光柵尺電子尺傳感器銷售維修、現代威亞機床光柵尺電子尺傳感器銷售維修、斗山機床光柵尺電子尺傳感器銷售維修、蘇州澤升提供各種機床用的光柵尺數顯表故障維修方案。大宇重工機床光柵尺電子尺傳感器銷售維修、SKT200（現代起亞機械）機床光柵尺電子尺傳感器銷售維修、維亞機床光柵尺電子尺傳感器銷售維修、哈斯 （Haas）機床光柵尺電子尺傳感器銷售維修、格里森 （Gleason）機床光柵尺電子尺傳感器銷售維修、辛辛那提 （Cincinnati）機床光柵尺電子尺傳感器銷售維修、克勞斯惠樂 （Clausing）機床光柵尺電子尺傳感器銷售維修、鴻斯伯格 （Honsberg）機床光柵尺電子尺傳感器銷售維修、維茨?！じヌm克 （Witschey Frank）機床光柵尺電子尺傳感器銷售維修、法道 （Fadal）機床光柵尺電子尺傳感器銷售維修、吉丁斯·路易斯 （Giddings & Lewis）機床光柵尺電子尺傳感器銷售維修、海瑟普 （Hardinge）機床光柵尺電子尺傳感器銷售維修、惠樂喜樂 （Hurth）機床光柵尺電子尺傳感器銷售維修、 卡特彼勒機床光柵尺電子尺傳感器銷售維修 、 約翰迪爾機床光柵尺電子尺傳感器銷售維修、吉特邁（Gildemeister）機床光柵尺電子尺傳感器銷售維修、通快（TRUMPF）機床光柵尺電子尺傳感器銷售維修、舒勒（Schuler）機床光柵尺電子尺傳感器銷售維修、埃馬克（EMAG）機床光柵尺電子尺傳感器銷售維修、斯來福臨（K?rber Schleifring）機床光柵尺電子尺傳感器銷售維修、因代克斯（Index）機床光柵尺電子尺傳感器銷售維修、恒倫（Heller）機床光柵尺電子尺傳感器銷售維修、德馬吉森精機（DMG MORI）機床光柵尺電子尺傳感器銷售維修、西門子機床（Siemens Machine Tools）和哈默（HAAS）機床光柵尺電子尺傳感器銷售維修、索瑪SOMAB機床光柵尺電子尺傳感器銷售維修 、優龍HURON機床光柵尺電子尺傳感器銷售維修 ?、希明富CMF ?機床光柵尺電子尺傳感器銷售維修、NUM 機床光柵尺電子尺傳感器銷售維修、Breton佰利通機床光柵尺電子尺傳感器銷售維修、MECOF美卡福機床光柵尺電子尺傳感器銷售維修、博士特BOST機床光柵尺電子尺傳感器銷售維修、Gurutzpe固魯茲彼機床光柵尺電子尺傳感器銷售維修、MTE梅特機床光柵尺電子尺傳感器銷售維修、Lagun(Goratu戈拉圖)機床光柵尺電子尺傳感器銷售維修、MAG瑪格機床光柵尺電子尺傳感器銷售維修、Rosoboronexport機床光柵尺電子尺傳感器銷售維修、SVMZ機床光柵尺電子尺傳感器銷售維修、EMCO機床光柵尺電子尺傳感器銷售維修、東臺Tong-Tai機床光柵尺電子尺傳感器銷售維修、沈陽機床機床光柵尺電子尺傳感器銷售維修、大連機床機床光柵尺電子尺傳感器銷售維修、秦川機床機床光柵尺電子尺傳感器銷售維修、濟南二機床機床光柵尺電子尺傳感器銷售維修、昆明機床機床光柵尺電子尺傳感器銷售維修、武漢重型機床機床光柵尺電子尺傳感器銷售維修、華中數控機床光柵尺電子尺傳感器銷售維修、齊重數控機床光柵尺電子尺傳感器銷售維修、北京北一機床機床光柵尺電子尺傳感器銷售維修和北京精雕科技機床光柵尺電子尺傳感器銷售維修、斯達拉格集團（Starrag）機床光柵尺電子尺傳感器銷售維修、GF加工方案集團機床光柵尺電子尺傳感器銷售維修、威力銘-馬科黛爾公司（Willemin-Macodel SA）機床光柵尺電子尺傳感器銷售維修、蘇州澤升提供各種機床用的光柵尺數顯表故障維修方案。米克朗集團（Mikron Group）機床光柵尺電子尺傳感器銷售維修、托納斯（Tornos）機床光柵尺電子尺傳感器銷售維修、法赫曼（Fehlmann）機床光柵尺電子尺傳感器銷售維修、萊斯豪爾（Reishauer）機床光柵尺電子尺傳感器銷售維修、寶美（Bumotec）機床光柵尺電子尺傳感器銷售維修、利吉特（Liechti）機床光柵尺電子尺傳感器銷售維修和肖布林機床（Schaublin Machines SA）機床光柵尺電子尺傳感器銷售維修、FASTEMS ?（法斯頓）機床光柵尺電子尺傳感器銷售維修、亞威Yawei機床光柵尺電子尺傳感器銷售維修、武重WZ機床光柵尺電子尺傳感器銷售維修、海天精工HISION機床光柵尺電子尺傳感器銷售維修、科尼（Konecranes）機床光柵尺電子尺傳感器銷售維修、特雷克斯（Terex）機床光柵尺電子尺傳感器銷售維修、曼尼通（Manitowoc）機床光柵尺電子尺傳感器銷售維修、帕瑪(Pama)機床光柵尺電子尺傳感器銷售維修、茵塞(Innse)機床光柵尺電子尺傳感器銷售維修、皮特·卡納基(Pietro Carnaghi)機床光柵尺電子尺傳感器銷售維修、拉扎提(Lazaati)機床光柵尺電子尺傳感器銷售維修、薩瓦尼尼(Salvagnini)機床光柵尺電子尺傳感器銷售維修、馬里奧·卡內基(Mario Carnaghi)機床光柵尺電子尺傳感器銷售維修、帕爾帕斯(Parmpas)機床光柵尺電子尺傳感器銷售維修、羅西羅利(ROSSIGNOLI)機床光柵尺電子尺傳感器銷售維修、卡帕奈利(Carpanelli)機床光柵尺電子尺傳感器銷售維修和POLIFORM機床光柵尺電子尺傳感器銷售維修、

產品質保12個月，提供技術解決方案。
