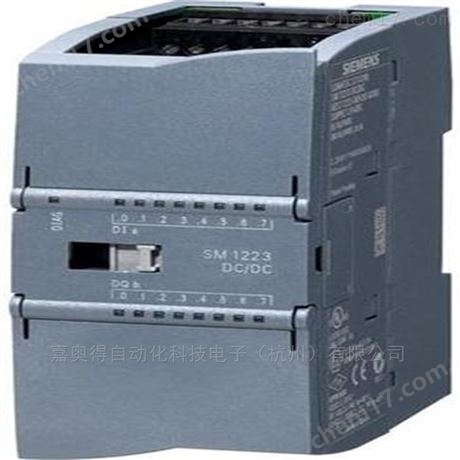

6AG1214-1HG40-4XB0西門子S7-1200PLC模塊SIPLUS S7-1200 CPU 1214C 直流/直流/繼電器 對于中等負載 帶防腐蝕涂層 根據 6ES7214-1HG40-0XB0 . 緊湊型 CPU，DC/DC/繼電器， 機載 I/O： 14 個數字輸入 24VDC 10 個數字輸出繼電器 2A 2 AI 0-10V DC， 電

自復位定時器適合用于觸發需要周期性發生的動作。
通常，將引用定時器位的常閉觸點放置在定時器指令前面可創建自復位定時器。
該定時器網絡通常位于使用該定時器位來觸發動作的一個或多個依賴型網絡上面。
當定時器時間已到（經過的時間達到預設值）時，定時器位將在一個掃描周期內為
ON，因而可執行由該定時器位控制的依賴型網絡邏輯。
下次執行定時器網絡時，常閉觸點將為 OFF，從而復位定時器并清除定時器位。
下次掃描期間，常閉觸點將為 ON，因此將重啟定時器。
創建此類自復位定時器時，請勿將定時器 DB
結構的“Q”成員用作該定時器指令前面常閉觸點的參數。
而是要使用與該定時器指令的“Q”輸出相連的變量。 如果訪問定時器 DB 結構的 Q
成員，將導致定時器更新，且如果因常閉觸點而更新定時器，該觸點將立即復位該定
時器。 定時器指令的 Q 輸出將在一個掃描周期內不為
ON，并且依賴型網絡不會執行。
RUN-STOP-RUN 切換或 CPU 循環上電后保留時間數據
如果從運行模式階段切換到停止模式或 CPU
循環上電并啟動了新運行模式階段，則存儲在之前運行模式階段中的定時器數據將丟失，
除非將定時器數據結構為具有保持性（TP、TON、TOF 和 TONR 定時器）。
將定時器指令放到程序編輯器中后，如果接受調用選項對話框中的默認設置，則將自動分
配一個無法實現具有保持性的背景數據塊。
要使定時器數據具有保持性，必須使用全局?jǐn)?shù)據塊或多重背景數據塊。

6全局?jǐn)?shù)據塊將定時器數據存儲為保持性數據
無論將定時器放在什么位置（OB、FC 或 FB），該選項都有效。
1. 創建一個全局?jǐn)?shù)據塊：
– 在項目樹中雙擊“添加新塊”(Add new block)。
– 單擊數據塊 (DB) 圖標
– 對于“類型”(Type)，選擇“全局?jǐn)?shù)據塊”(global DB)。
– 如果希望能夠?qū)⒃摂?shù)據塊中各數據元素選擇為具有保持性，則確保選中數據塊類型“
優化”(Optimized) 框。 另一個數據塊類型選項“標準 - 與 S7-300/400
兼容”(Standard - compatible with S7-300/400) 僅允許將所有 DB
數據元素都設置為具有保持性或沒有保持性。
– 單擊“確定”(OK)
2. 向該數據塊中添加定時器結構：
– 在新的全局?jǐn)?shù)據塊中，添加 IEC_Timer 數據類型的靜態變量。
– 在“保持性”(Retain) 列中，選中相應框以使該結構具有保持性。
– 重復此過程為要存儲在該數據塊中的所有定時器創建結構。
可以將每個定時器結構放置在獨立的全局?jǐn)?shù)據塊中，也可以將多個定時器結構放置
在同一個全局?jǐn)?shù)據塊中。
除定時器外，還可以將其它靜態變量放置在該全局?jǐn)?shù)據塊中。
將多個定時器結構放置在同一個全局?jǐn)?shù)據塊中可減少總的塊數。
– 可根據需要重命名定時器結構。
3. 打開程序塊來選擇保持性定時器的放置位置（OB、FC 或 FB）。
4. 將定時器指令放置在所需位置。
5. 在調用選項對話框出現后，單擊“取消”按鈕。
6. 在新的定時器指令上方，輸入上面所創建全局?jǐn)?shù)據塊和定時器結構的名稱（請勿使用
助手瀏覽）（例如： “Data_block_3.Static_1”）。AG1214-1HG40-4XB0西門子S7-1200PLC模塊SIPLUS S7-1200 CPU 1214C 直流/直流/繼電器 對于中等負載 帶防腐蝕涂層 根據 6ES7214-1HG40-0XB0 . 緊湊型 CPU，DC/DC/繼電器， 機載 I/O： 14 個數字輸入 24VDC 10 個數字輸出繼電器 2A 2 AI 0-10V DC， 電

多重背景數據塊以將定時器數據存儲為保持性數據
該選項僅對于將定時器放置在 FB 中有效。
該選項取決于 FB 屬性是否“優化塊訪問”(Optimized block
access)（僅允許符號訪問）。 要檢查現有 FB
訪問屬性的組態情況，請在項目樹中右鍵單擊該
FB，選擇“屬性”(Properties)，然后選擇“特性”(Attributes)。
如果 FB “優化塊訪問”(Optimized block access)（僅允許符號訪問）：
1. 打開 FB 進行編輯。
2. 將定時器指令放在 FB 中的所需位置。
3. “調用選項”(Call options) 對話框出現后，單擊“多重背景”(Multi instance) 圖標。
僅在將該指令放置于 FB 中后，“多重背景”(Multi instance) 選項才可用。
4. 如有需要，請在“調用選項”(Call options) 對話框中重命名定時器。
5. 單擊“確定”(OK)。 定時器指令將出現在編輯器中，而 IEC_TIMER 結構將出現在“FB
接口”(FB Interface) 的“靜態”(Static) 下。
6. 如有必要，打開 FB 接口編輯器（可能需要單擊小箭頭以展開視圖）。
7. 在“靜態”(Static) 下，找到剛剛創建的定時器結構。
8. 在此定時器結構的“保持性”(Retain) 列中，改為選擇“保持性”(Retain)。
此后只要從另一程序塊調用此
FB，都將利用此接口定義（包含標有保持性的定時器結構）創建背景數據塊。

6AG1214-1HG40-4XB0西門子S7-1200PLC模塊SIPLUS S7-1200 CPU 1214C 直流/直流/繼電器 對于中等負載 帶防腐蝕涂層 根據 6ES7214-1HG40-0XB0 . 緊湊型 CPU，DC/DC/繼電器， 機載 I/O： 14 個數字輸入 24VDC 10 個數字輸出繼電器 2A 2 AI 0-10V DC， 電

如果 FB 未“優化塊訪問”(Optimized block
access)，則塊訪問類型為標準訪問，標準訪問與 S7-300/400
傳統組態兼容，且允許符號訪問和直接訪問。 要將多重背景分配給標準塊訪問
FB，請按以下步驟操作：
1. 打開 FB 進行編輯。
2. 將定時器指令放在 FB 中的所需位置。
3. “調用選項”(Call options) 對話框出現后，單擊“多重背景”(Multi instance) 圖標。
僅在將該指令放置于 FB 中后，“多重背景”(Multi instance) 選項才可用。
4. 如有需要，請在“調用選項”(Call options) 對話框中重命名定時器。
5. 單擊“確定”(OK)。 定時器指令將出現在編輯器中，而 IEC_TIMER 結構將出現在“FB
接口”(FB Interface) 的“靜態”(Static) 下。
6. 打開將使用此 FB 的塊。
7. 將此 FB 置于所需的位置。 如此將為該 FB 創建一個背景數據塊。
8. 打開將 FB 放入編輯器時創建的背景數據塊。
9. 在“靜態”(Static) 下，找到所需的定時器結構。 在此定時器結構的“保持性”(Retain)
列中，選中相應框使該結構具有保持性。
