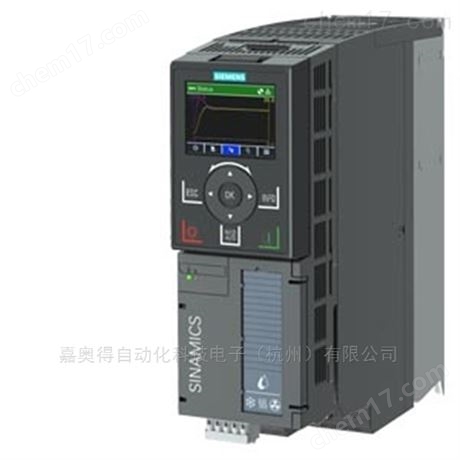

西門子6SL3220-1YD26-0CB0
西門子
5.5 使用 SINAMICS G120 智能連接模塊進行快速調試
將 SINAMICS G120 Smart Access 安裝到變頻器上
操作步驟
1. 打開控制單元正面接口 X21 上的小門。
2. 將 SINAMICS G120 Smart Access 的底邊控制單元對應的凹槽中。
3. 將 SINAMICS G120 Smart Access 推入變頻器,直到聽到卡扣卡緊的聲音。
5.6 恢復出廠設置
為什么要恢復為出廠設置?
在這些情況下要將變頻器恢復到出廠設置:
● 不了解變頻器的設置。
● 調試期間電源中斷,使調試無法結束。
通過 BOP-2 操作面板恢復出廠設置
步驟
1. 在“Options”菜單中,選擇“DRVRESET”。
2. 按下 OK 鍵確認復位。
3. 等待至變頻器恢復至出廠設置。
您已將變頻器回復至出廠設置。
?
順序控制的簡化圖
接通電源電壓后,變頻器通常都會“接通就緒”狀態。在該狀態下,變頻器會一直等待接通電機的指令:
收到 ON 指令,變頻器會接通電機。變頻器又“運行”狀態。
發出 OFF2 指令后,變頻器立即關閉電機,不先對其進行制動。變頻器又回到“接通就續” 狀態。
前提條件
功能
為了能響應外部指令,必須根據您的應用相應地設置指令接口。
工具
該功能設置的修改必須通過一個調試工具進行。
電機接通和關閉時變頻器的順序控制
順序控制確定了如何從 S1 … S5b 中的某種變頻器狀態切換至另一種變頻器狀態。
表格 6-1 變頻器狀態
OFF3 指令生效。 必須撤銷 OFF3 指令,然后重新激活 ON 指令,才能使變頻器退出該狀態。 | S4 | 電機已接通。 | |
| 變頻器等待接通電機的指令。 | S5b | |
S3 | 變頻器等待“運行使能”。變頻器出廠設置時該指令“運行使能”是一直的。 |
接通和關閉電機的指令
使能運行 | 變頻器接通電機。 |
OFF3 | 1. 變頻器使電機制動。 2. 電機靜止時,變頻器會關閉電機。 至少以下條件之一時,變頻器能檢測到電機靜止: ● 轉速實際值低于 p1226 中的閾值且之后 p1228 中的啟動時間屆滿。 ● 轉速設定值低于 p1226 中的閾值且之后 p1227 中的啟動時間屆滿。 |
OFF2 禁止運行 | 變頻器立即關閉電機,不先對其進行制動。 |
數字量輸入功能圖
模擬量輸入用作數字量輸入
為了將模擬量輸入用作附加的數字量輸入,必須將相應的狀態參數 r0722.11 和 r0722.12 的其中一個與選中的 BI 連接在一起。
只允許在 10 V 或 24 V 的條件下將模擬量輸入用作數字量輸入驅動
互聯模擬量輸入
使用參數 p0756[x] 確定模擬量輸入的類型。
確定模擬量輸入的功能只需要將您選擇的模擬量互聯輸入 CI 與參數 p0755[x] 相連。模擬量互聯輸入在參數列表中以前綴 “CI:” 表示。
定義模擬量輸入類型
使用模擬量輸入時,必須使用參數 p0756[x] 和變頻器上的開關設置模擬量輸入的類型。
表格 6-4 通過參數 p0756 進行默認設置
【通用隨機圖片
【段落1】
因此,靈敏度、度、性等性能作為科學儀器工作中的重要指標,科研人員不會去浪費太多的時間去對儀器進行測評。儀器儀表行業在其應用領域迎來高速發展時期。建議二:合理引進、利用外資近年來,外資企業紛紛我國水質監測行業,削弱了我國本土企業的競爭實力。一體化管路,全新非觸式液位感應,全新進液,方便、實時且誤差。與此同時,作為環保行業的的監測儀表制造商,先河環保也是我國環保治理工作領域的一大“功臣”。
值超出允許的測量范圍時,變頻器便發出 A03520 “溫度傳感器故障”。
特性曲線
用 p0756 修改了模擬量輸入的類型后,變頻器會自動模擬量輸入的定標。線性的定標曲線由兩個點(p0757, p0758)和(p0759, p0760)確定。參數 p0757 … p0760 的一個下標分別對應了一個模擬量輸入,例如:參數 p0757[0] … p0760[0] 屬于模擬量輸入
特性曲線
預定義的類型和您的應用不符時,需要自定義定標曲線。
應用示例
變頻器應通過 AI0 將“6 mA … 12 mA”范圍內的換算成“?100 % … 100 %”范圍內的%
值。低于 6 mA 時會觸發變頻器的斷線監控。
操作步驟
1. 設置 p0756[0] = 3
您已將模擬量輸入 0 定義為帶有斷線監控的電流輸入。
2. 設置 p0757[0] = 6.0 (x1)
3. 設置 p0758[0] = -100.0 (y1)
4. 設置 p0759[0] = 12.0 (x2)
5. 設置 p0760[0] = 100.0 (y2)
6. 設置 p0761[0] = 6
輸入電流 < 6 mA 會故障 F03505。
應用示例的特性曲線已設置。
確定模擬量輸入端的功能
將您選擇的 CI 與參數 p0755 相連,即可確定模擬量輸入的功能。參數 p0755 的下標表示對應的模擬量輸入,例如:p0755[0] 表示模擬量輸入 0。
表格 6-5 常用的變頻器的模擬量互聯輸入(CI)
參數 | 描述 |
p1070 | CI:主設定值 |
p1075 | CI:附加設定值 |
p2253 | CI:工藝控制器設定值 1 |
p2264 | CI:工藝控制器實際值 |
其他的模擬量互聯輸入,請查看參數列表。
食品是一項長期而艱巨的社會工程。然而,由于我國流量計技術研究起步較晚,相對于國外流量計品牌來說,國內流量計企業競爭力相對較弱。只有在同類產品中具有市場競爭力,才是吸引用戶的關鍵。據專家介紹,未來石油和化工行業的轉型發展將倚重產業聯盟。這些儀器測定操作簡便、靈敏度高、再現性好,并能連續測定,自動顯示數據。
使用參數 p0776 定義模擬量輸出類型。
定義模擬量輸出的功能只需要將您選擇的模擬量互聯輸出 CO 與參數 p0771 相連。模擬量互聯輸出在參數列表中以前綴 “CO:” 表示。
定義模擬量輸出類型
變頻器提供了一系列預定義設置,可以使用參數 p0776 進行選擇:
參數 p0777 … p0780 的一個下標分別對應了一個模擬量輸出,例如:參數
p0777[0] … p0770[0] 屬于模擬量輸出 0。
表格 6-6 定標曲線的參數
參數 | 說明 |
p0777 | 曲線第 1 個點的 x 坐標[p200x 的 % 值] p200x 是基準參數,例如:p2000 是基準轉速。 |
p0778 | 曲線第 1 個點的 y 坐標[V 或 mA] |
p0779 | 曲線第 2 個點的 x 坐標[p200x 的 % 值] |
p0780 | 曲線第 2 個點的 y 坐標[V 或 mA] |
預定義的類型和您的應用不符時,需要自定義定標曲線。
應用示例
變頻器應通過 AO 0 將“0 % … 100 %”范圍內的換算成“6 mA … 12 mA”范圍內的輸出。
??戢⒉?6 P$ ... 12 P$
2 12 P$ S0780
1 6
S0778
[1 0
S0777
[2 100 % S0779
圖 6-12 應用示例特性曲線
操作步驟
1. 設置 p0776[0] = 2
從而將模擬量輸出 0 設為電流輸出。
2. 設置 p0777[0] = 0.0 (x1)
3. 設置 p0778[0] = 6.0 (y1)
4. 設置 p0779[0] = 100.0 (x2)
5. 設置 p0780[0] = 12.0 (y2)
應用示例的特性曲線已設置
確定模擬量輸出端的功能
確定模擬量輸出的功能只需要將您選擇的 CO 與參數 p0771 相連。參數 p0771 的下標表示對應的模擬量輸出,例如:p0771[0] 表示模擬量輸出 0。
表格 6-7 常用的變頻器的模擬量互聯輸出(CO)
參數 | 描述 |
r0021 | CO:經過濾波的轉速實際值 |
r0025 | CO:經過濾波的輸出電壓 |
r0026 | CO:經過濾波的直流母線電壓 |
r0027 | CO:經過濾波的電流實際值 |
r0063 | CO:轉速實際值 [0] = 未 [1] = 通過 p0045 [2] = 由 f_設定 - f_轉差計算(不) |
其他的模擬量互聯輸出,請查看參數列表
將 AO 0 和輸出電流相連,以通過模擬量輸出 0 輸出變頻器的輸出電流。
設置 p0771 = 27
購物注意事項:
近年來,隨著食品問題愈演愈烈,食品快檢車及相關儀器市場需求日益凸顯。導讀: 農業檢驗檢測體系作為各級農業行政主管部門依法履行職責的重要技術支撐和條件保障,發揮其重要作用迫在眉睫。在重慶大學學院教授李衛國眼里,這些材料力學行為隨溫度的演化都可以用理論模型進行預測。另外,搭載食品快速檢測儀器的食品快檢車,可以隨時。儀器儀表在我國屬于幼稚而脆弱的工業,缺少扶植措施。
6.2.3.1 設置地址
功能說明
操作步驟
1. 使用操作面板或者 SINAMICS G120 Smart Access 通過參數 p2021 來設置地址: 允許使用的地址:0 … 31。
2. 切斷變頻器的電源。
3. 等待片刻,直到變頻器上所有的 LED 都熄滅。
4. 給變頻器重新上電。
接通后,所作設置才會生效。
現在您已成功設置了總線地址。
?
參數
參數 | 描述 | 出廠設置 |
p2021 | 現場總線接口的地址 | 0 |
6.2.3.2 設置 Modbus RTU 通訊的參數
一般設置
現場總線協議選擇 p2030 = 2 (Modbus RTU)
波特率 p2020 = 7,19200 bit/s
設置范圍:4800 bit/s … 187500 bit/s
奇偶性
出廠時控制器的控制單元都設為偶。通過 p2031 可根據您的控制器奇偶性:
● p2031 = 0:無奇偶
● p2031 = 1:奇
● p2031 = 2:偶說明
停止位的數量
無奇偶時控制器發送 2,奇或偶時只發送 1 個停止位
6.2.3.1 波特率和映射表
允許的波特率和報文
Modbus RTU 報文包含以下各種:
● 開始
● 報文之間的
● 結束
短延時:3.5 個字節的處理時間(通過 p2024[2] 設置)。
另外,在一個消息幀的各個字符之間也有。延時:1.5 個字節的處理時間(通過
p2024[1] 設置)。
表格 6-8 波特率、傳送時間和延時
波特率 bit/s(p2020) | 字符傳送時間(11 位) | 兩個報文之間的 (p2024[2]) | 兩個字節之間的 (p2024[1]) |
4800 | 2.292 ms | ≥ 8.021 ms | ≤ 3.438 ms |
9600 | 1.146 ms | ≥ 4.010 ms | ≤ 1.719 ms |
19200 (出廠設置) | 0.573 ms | ≥ 1.75 ms | ≤ 0.859 ms |
38400 | 0.286 ms | ≥ 1.75 ms | ≤ 0.75 ms |
57600 | 0.191 ms | ≥ 1.75 ms | ≤ 0.556 ms |
76800 | 0,143 ms | ≥ 1.75 ms | ≤ 0.417 ms |
93750 | 0.117 ms | ≥ 1.75 ms | ≤ 0.341 ms |
115200 | 0.095 ms | ≥ 1.75 ms | ≤ 0.278 ms |
187500 | 0.059 ms | ≥ 1.75 ms | ≤ 0.171 ms |
![]() |
說明
p2024[1] 和 p2024[2] 的出廠設置是 0。變頻器會根據協議選擇 p2030 或波特率自動設定。
