安裝適配器6SL3210-1KE31-4UB1

 警告提示
為了您的人身以及避免財產損失，必須注意本手冊中的提示。人身的提示用一個警告三角表示，僅
與財產損失有關的提示不帶警告三角。警告提示根據危險等級由高到低如下表示。
危險
表示如果不采取相應的小心措施，將會死亡或者嚴重的人身傷害。
警告
表示如果不采取相應的小心措施，可能死亡或者嚴重的人身傷害。
小心
表示如果不采取相應的小心措施，可能輕微的人身傷害。
注意
表示如果不采取相應的小心措施，可能財產損失。
當出現多個危險等級的情況下，每次總是使用等級的警告提示。如果在某個警告提示中帶有警告可能導
致人身傷害的警告三角，則可能在該警告提示中另外還附帶有可能財產損失的警告。
合格的專業人員
本文件所屬的產品/只允許由符合各項工作要求的合格人員進行操作。其操作必須遵照各自附帶的文件說
明，特別是其中的及警告提示。 由于具備相關培訓及，合格人員可以察覺本產品/的風險，并避
免可能的危險。
按規定使用 Siemens 產品
請注意下列說明：
警告
Siemens 產品只允許用于目錄和相關技術文件中規定的使用情況。如果要使用其他公司的產品和組件，必
須 Siemens 推薦和允許。正確的運輸、儲存、組裝、裝配、安裝、調試、操作和是產品、正
常運行的前提。必須保證允許的條件。必須注意相關文件中的提示。
商標
所有帶有標記符號 ® 的都是 Siemens AG 的注冊商標。本印刷品中的其他符號可能是一些其他商標。若第三
方出于自身目的使用這些商標，將侵害其所有者的權利。
責任免除
我們已對印刷品中所述內容與硬件和的*性作過檢查。然而不排除存在偏差的可能性，因此我們不保
證印刷品中所述內容與硬件和**。印刷品中的數據都按規定經過檢測，必要的修正值包含在下一
版本中。

前言
手冊用途
本手冊描述如何進行SINAMICS V20 變頻器的安裝、調試、操作及。
SINAMICS V20 用戶文檔組成
文檔 內容 語言版本
《操作說明》 （本手冊） 英語
中文
法語
德語
意大利語
韓語
葡萄牙語
西班牙語
精簡版操作說明 介紹如何進行SINAMICS V20 變頻器的
安裝、操作及基本調試
英語
中文
《產品信息》 介紹如何安裝并操作以下選件或備件：
? 參數下載器
? 能耗制動模塊
? 外接基本操作面板（BOP）
? BOP 接口模塊
? 升級安裝組件
? 屏蔽連接件
? SINAMICS V20 智能連接模塊
? I/O 擴展模塊
? 風扇
英語
中文
土耳其語（僅 SINAMICS V20 智
能連接模塊提供）產品介紹 2
2.1 變頻器組件

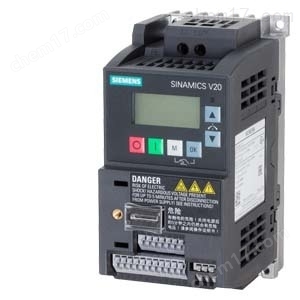

SINAMICS V20 是用于控制三相異步電機速度的變頻器系列。
三相交流 400 V 變頻器
三相交流 400 V 變頻器有五種外形尺寸可供選擇。
組件 額定輸出
功率
額定輸
入電流
額定輸
出電流
480 V 下的輸出電
流（4kHz/40℃）
訂貨號
不帶濾波器 帶濾波器
FSA
（不帶
風扇）
0.37 kW 1.7 A 1.3 A 1.3 A 6SL3210-5BE13-7UV0 6SL3210-5BE13-7CV0
0.55 kW 2.1 A 1.7 A 1.6 A 6SL3210-5BE15-5UV0 6SL3210-5BE15-5CV0
0.75 kW 2.6 A 2.2 A 2.2 A 6SL3210-5BE17-5UV0 6SL3210-5BE17-5CV0
0.75 kW 1) 2.6 A 2.2 A 2.2 A - 6SL3216-5BE17-5CV0
產品介紹
2.1 變頻器組件
SINAMICS V20 變頻器
18 操作說明, 06/2018, 6SL3298-0AV02-0FP0
組件 額定輸出
功率
額定輸
入電流
額定輸
出電流
480 V 下的輸出電
流（4kHz/40℃）
訂貨號
不帶濾波器 帶濾波器
FSA
（帶一
個風
扇）
1.1 kW 4.0 A 3.1 A 3.1 A 6SL3210-5BE21-1UV0 6SL3210-5BE21-1CV0
1.5 kW 5.0 A 4.1 A 4.1 A 6SL3210-5BE21-5UV0 6SL3210-5BE21-5CV0
2.2 kW 6.4 A 5.6 A 4.8 A 6SL3210-5BE22-2UV0 6SL3210-5BE22-2CV0
FSB
（帶一

SIEMENS?交、直流傳動裝置

預計5年內基因數據總量超過美歐日三大基因庫總和。為避開這個瓶頸，上將成熟的III-V族激光器制備在硅基片上，成為一種混合的硅基激光器。隨著我國經濟水平不斷，市場需要與時俱進的影響、帶動行業的發展。改天專門寫一篇關于視覺，激光機械，弧壓跟蹤的對比。統計數據顯示，當日上午，部門共對300余輛機動車進行了監測，車輛類型以小型客車為主，小型貨運車輛其次，排放情況。

安裝適配器6SL3210-1KE31-4UB1
個風
扇）
3.0 kW 8.6 A 7.3 A 7.3 A 6SL3210-5BE23-0UV0 6SL3210-5BE23-0CV0
4.0 kW 11.3 A 8.8 A 8.24 A 6SL3210-5BE24-0UV0 6SL3210-5BE24-0CV0
FSC
（帶一
個風
扇）
5.5 kW 15.2 A 12.5 A 11 A 6SL3210-5BE25-5UV0 6SL3210-5BE25-5CV0
FSD
（帶兩
個風
扇）
7.5 kW 20.7 A 16.5 A 16.5 A 6SL3210-5BE27-5UV0 6SL3210-5BE27-5CV0
11 kW 30.4 A 25 A 21 A 6SL3210-5BE31-1UV0 6SL3210-5BE31-1CV0
15 kW 38.1 A 31 A 31 A 6SL3210-5BE31-5UV0 6SL3210-5BE31-5CV0
FSE
（帶兩
個風
扇）
18.5 kW
（HO） 2)
45 A 38 A 34 A 6SL3210-5BE31-8UV0 6SL3210-5BE31-8CV0
22 kW
（LO）
54 A 45 A 40 A
22 kW
（HO）
54 A 45 A 40 A 6SL3210-5BE32-2UV0 6SL3210-5BE32-2CV0
30 kW
（LO）
72 A 60 A 52 A
1) 此為帶有平板式散熱器的平板變頻器。
2) “HO"和“LO“分別表示高負載和低負載。您可通過相關參數設定來設置 HO/LO 。
