杭州蕭優自動化科技有限公司>>西門子變頻器>>SINAMICS G120X>> 6SL3220-3YD26-0UB0西門子G120XA變頻器

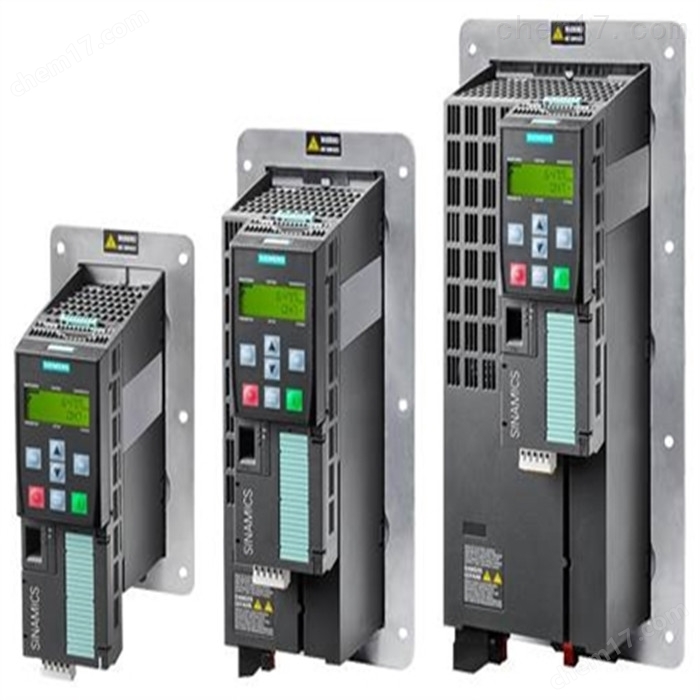

西門子G120XA變頻器

返回列表頁
  • 西門子G120XA變頻器
  • 西門子G120XA變頻器
  • 西門子G120XA變頻器
  • 西門子G120XA變頻器
  • 西門子G120XA變頻器
收藏
舉報
參考價 面議
具體成交價以合同協議為準
  • 型號 6SL3220-3YD26-0UB0
  • 品牌 Siemens/西門子
  • 廠商性質 經銷商
  • 所在地 杭州市
在線詢價 收藏產品

更新時間:2021-07-02 11:05:47瀏覽次數:479

聯系我們時請說明是化工儀器網上看到的信息,謝謝!

同類優質產品

更多產品

產品簡介

應用領域 化工,石油,建材/家具,電子/電池 商品編號(市售編號) 6SL3220-3YD26-0UB0
產品說明 G120XA 額定功率 11kW 凈重 (Kg) 7.000 Kg
數量單位 1 原產地 中國
西門子變頻器6SL3220-3YD26-0UB0SINAMICS G120XA 額定功率 11kW 380 V -20% 至 440V + 10% 三相交流 未過濾 每 5 分鐘 110% 50s 帶集成式 IOP-2 6DI,4DO,2AI,2AO,1Mot_t FSC HxWxD:一家專業的自動化工控產品,

詳細介紹

西門子變頻器6SL3220-3YD26-0UB0零售

西門子變頻器6SL3220-3YD26-0UB0零售

是西門子數字化工廠集團工廠自動化部工控機核心分銷商之一。 作為西門子工控機,公司以“誠信經營,用心服務”為核心價值,希望通過我們的專業水平和不懈努力,為用戶提供更加合理、可靠的工控機以及相關解決方案。 在廣大新老客戶的支持下,維群自動化科技已經成為西門子工控機的核心。電源 5 V M 電源 0 V
8 M 電源 0 V Clock_N 反相時鐘
9 A- 相位 A- Data_N 反相數據
10 B- 相位 B- 屏蔽 接地
11 R- 相位 R- 說明
值編碼器的針腳 11 至針
腳 15 未連接。
12 屏蔽 接地
接線
4.5 編碼器接口 - X9
SINAMICS V90,SIMOTICS S-1FL6
操作說明, 12/2018, A5E36037873-006 159
示意圖 引腳
增量式編碼器 TTL 2500 ppr 值編碼器單圈 21 位
值編碼器 20 位 + 12 位多

信號 描述 信號 描述
低慣量電機,軸高:50 mm
高慣量電機,軸高:45 mm、65 mm 和 90 mm
直型連接器:
直角連接器:
1 P_Supply 電源 5 V P_Supply 電源 5 V
2 M 電源 0 V M 電源 0 V
3 A+ 相位 A+ n. c. 未連接
4 A- 相位 A- Clock_N 反相時鐘
5 B+ 相位 B+ Data_P 數據
6 B- 相位 B- Clock_P 時鐘
7 R+ 相位 R+ n. c. 未連接
8 R- 相位 R- Data_N 反相數據
接線
低慣量電機,軸高:20 mm、30 mm 和 40 mm
接線
4.5 編碼器接口 - X9
SINAMICS V90,SIMOTICS S-1FL6
160 操作說明, 12/2018, A5E36037873-006
低慣量電機,軸高:50 mm
高慣量電機,軸高:45 mm、65 mm 和 90 mm
接地
為保證更好的 EMC 效果,建議給編碼器電纜去皮并將屏蔽層接地,如下圖所示:
接線
4.6 外部制動電阻 - DCP、R1
SINAMICS V90,SIMOTICS S-1FL6
操作說明, 12/2018, A5E36037873-006 161
4.6 外部制動電阻 - DCP、R1
SINAMICS V90 配有內部制動電阻,以吸收電機的再生能量。當內部制動電阻不能滿足
制動要求(即產生 A52901 報警)時,可以連接外部制動電阻。有關如何選擇抱閘電阻的
信息,請參見章節“制動電阻 (頁 49)”。
說明
200 V 系列伺服驅動中,額定功率 0.1 kW(FSA)的型號無內置制動電阻。
連接外部制動電阻
注意
未移除 DCP 與 R2 端子之間的短接片導致驅動損壞
在使用外部制動電阻時,若未移除 DCP 與 R2 端子之間的短接片,會導致驅動損壞。
• 連接外部制動電阻到 DCP 和 R1 端子前,必須先斷開 DCP 和 R2 端子之間的連接,
否則驅動可能會損壞。
有關如何連接抱閘電阻的信息,請參見章節“驅動系統連接 (頁 103)”。
4.7 電機抱閘
電機抱閘用于在伺服系統未激活(如,伺服系統斷電)時,停止運動負載的非預期運動
(如,在重力作用下的掉落)。伺服電機在斷電后可能因為其自身重量或者受到外力而發
生意外移動。電機抱閘接口 - 驅動側(僅用于 400 V 系列伺服驅動)
示意圖 信號 描述
B+ 24 V,電機抱閘正電壓
B- 0 V,電機抱閘,負極電壓
大導線截面積:1.5 mm2
輸入電壓公差:24 V ± 10%
電機抱閘連接器 - 電機側
示意圖 針腳號 信號 描述
低慣量電機,軸高:20 mm、30 mm 和 40 mm
1 抱閘+ 抱閘相位正向
2 抱閘- 抱閘相位負向
低慣量電機,軸高:50 mm
高慣量電機,軸高:45 mm、65 mm 和 90 mm
直型連接器:
直角連接器:
1 抱閘+ 抱閘相位正向
2 抱閘- 抱閘相位負向
接線
4.7 電機抱閘
SINAMICS V90,SIMOTICS S-1FL6
操作說明, 12/2018, A5E36037873-006 163
信號狀態
下面的表格描述了當抱閘工作時各接口和元件的狀態。
● 200 V 系列
狀態 MBR (DO) 抱閘控制
(Brake)
繼電器 電機抱閘功

電機軸
抱閘閉合 高電平(1) 抱閘關閉 無電流 打開 無法運轉
抱閘打開 低電平(0) 抱閘打開 有電流 關閉 可以運轉
● 400 V 系列
狀態 MBR (DO) 抱閘控制
(B+,B-)
電機抱閘功能 電機軸
抱閘閉合 高電平(1) 0 V 打開 無法運轉
抱閘打開 低電平(0) 24 V 關閉 可以運轉
DO 信號
信號類型 信號名稱 針腳分配 設置 描述
DO MBR X8-35/49
(出廠設
置)
開啟 = 高電
平(1)
電機抱閘關閉。
關閉 = 低電
平(0)
電機抱閘打開。
您還可以通過設置下列參數將數字量輸出信號 MBR 分配至任意的 DO 針腳:
參數 范圍 出廠設置 單位 描述
p29330 1 至 14 1 (RDY) - 數字量輸出 1 的功能
p29331 1 至 14 2 (FAULT) - 數字量輸出 2 的功能
p29332 1 至 14 3 (INP) - 數字量輸出 3 的功能
p29333 1 至 14 5 (SPDR) - 數字量輸出 4 的功能
p29334 1 至 14 6 (TLR) - 數字量輸出 5 的功能
p29335 1 至 14 8 (MBR) - 數字量輸出 6 的功能
說明
有關數字量輸出端子的詳細信息,參見章節“數字量輸入/輸出(DI/DO) (頁 119)”。
接線
4.7 電機抱閘
SINAMICS V90,SIMOTICS S-1FL6
164 操作說明, 12/2018, A5E36037873-006
200 V 系列伺服驅動接線
下圖給出了由 200 V 伺服驅動輸出的電機抱閘信號(Brake)控制抱閘工作時的連接示
例。
說明
1) 隔離的數字輸出電源。通過繼電器類型選擇適當?shù)碾娫矗ú榭匆韵峦扑]的繼電器類
型)。當使用 DC 24 V 電源時,它可以是控制器的供電電源。
2)
電機抱閘不僅可以由 SINAMICS V90 伺服驅動輸出的抱閘控制信號控制,也可以由外
部急??刂啤?br />3) 確保使用不同的電源給給抱閘(DC 24 V)和抱閘控制信號(P24 V)分別供電,以避
免對電子器件產生電磁干擾。
4) 如上所示安裝壓敏電阻可以抑制因繼電器(RY)的接通/關閉操作產生的浪涌電壓或浪
涌電流。
用于抱閘電源的壓敏電阻(V)
說明
以下關于壓敏電阻所有數據均基于額定功率為 2 kW 的低慣量電機提供;但該數據同樣適
用于其它額定功率段的低慣量電機。
在選擇使用壓敏電阻抑制浪涌電壓或浪涌電流時,請參考以下電流與時間及電壓與時間的
特性曲線:
接線
4.7 電機抱閘
SINAMICS V90,SIMOTICS S-1FL6
操作說明, 12/2018, A5E36037873-006 165
您可以參考下面的表格選擇合適的壓敏電阻:
制動器電源電壓 24 VDC ± 10%
訂購信息 生產廠家 EPCOS
型號 S20K20
規格要求 運行溫度 -20 °C 至 60 °C
繼電器開關頻率 < 10 次/分鐘
大運行直流電壓 26 V
平均能耗 0.2 W
1 mA 下電壓 33 V±10%
20 A 下鉗位電壓(8/20
μs)
65 V
單次能耗(2 ms) 18 J
用于抱閘電源的繼電器(R)
西門子推薦使用西門子繼電器(訂貨號: 3RQ3018-2AB00)。
關于西門子繼電器的更多信息,可以在 IC 10 - SIRIUS 2016 產品目錄的章節 05 中獲
取,如下:相關參數
編號 單位 范圍 默認值 描述
p1215 - 0 至 3 0 配置抱閘。
• 0:無抱閘可用
• 1:電機抱閘受時序控制(SON) • 2:電機抱閘常開
• 3:西門子內部使用
p1216 ms 0 至
10000
視電機而定 電機抱閘打開時間。
p1217 ms 0 至
10000
視電機而定 電機抱閘關閉時間。
您可以根據實際應用通過參數 p1215 來配置抱閘。如果設置 p1215=1,則電機抱閘在數
字量輸入信號 SON 存在上升沿時打開,而在 SON 存在下降沿時關閉。
如果使用伺服電機來控制垂直軸,在電機抱閘隨著信號 SON 打開或關閉時,機械的活動
部件可能會存在輕微的位移。為防止出現此類位移,您可以通過參數 p1216 和 p1217 為
電機抱閘的關閉或打開時間設定延時。
說明
參數 p1216 和 p1217 的默認值取決于伺服驅動所配電機的額定功率。
說明
對于 SINAMICS V90 200 V 系列伺服驅動,實際的電機抱閘時間包括電機抱閘延遲時間
和電流放大器的延遲時間(圖中以繼電器為例);您可以通過下列方式設置 p1216 和
p1217 的值:
p1216 = 電機抱閘打開時間 + 繼電器打開時間
p1217 = 電機抱閘閉合時間 + 繼電器閉合時間
接線
4.7 電機抱閘
SINAMICS V90,SIMOTICS S-1FL6
操作說明, 12/2018, A5E36037873-006 167
注意
使用不當導致電機抱閘使用壽命縮短
電機抱閘僅用于電機的停機抱閘。頻繁使用電機抱閘進行急停操作會縮短其使用壽命。
• 如非必要,請不要將電機抱閘用作急停或減速裝置。
抱閘時序
對于增量式編碼器電機,抱閘的工作方式在電機選型時進行配置;而對于值編碼器電
機,抱閘的工作方式會自動配置。
抱閘閉合時間從 p1227(靜態監控時間)和 p1228 (脈沖清除延時)其中一個較短的時
間結束時開始計算。
接線
4.8 RS485 接口 - X12
SINAMICS V90,SIMOTICS S-1FL6
168 操作說明, 12/2018, A5E36037873-006
4.8 RS485 接口 - X12
SINAMICS V90 伺服驅動支持通過 RS485 接口使用 USS 或 Modbus 協議與 PLC 通信。
針腳分配
示意圖 針腳 信號名稱 描述
1 保留 不使用
2 保留 不使用
3 RS485+ RS485 差分信號
4 保留 不使用
5 M 內部 3.3 V 接地
6 3.3 V 用于內部信號的 3.3 V 電源
7 保留 不使用
8 RS485- RS485 差分信號
9 保留 不使用
類型:9 針、Sub-D、母頭
SINAMICS V90,SIMOTICS S-1FL6
操作說明, 12/2018, A5E36037873-006 169
調試 5
5.1 基本調試說明
調試前請閱讀“基本操作面板(BOP) (頁 183)”,了解關于 BOP 操作的更多信息。調試
過程中發生故障或報警時,參見“診斷 (頁 407)”了解更多信息。
小心
未遵循安全說明導致嚴重后果
未遵循安全注意事項可能會導致嚴重的后果。
• 在調試或運行前,請認真閱讀“基本安全說明 (頁 11)”一章中的安全說明。
警告
懸掛軸掉落導致人身傷害和設備損壞
當伺服系統用作懸掛軸時,如果 24 V 電源的正負極接反,軸將會掉落。這可能會導致
人身傷害和設備損壞。
• 調試前必須使用枕木托住懸掛軸,以防意外掉落。而且必須確保 24 V 電源正確連
接。
注意
數據傳輸過程中切斷驅動器電源將會導致固件損壞
在將微型 SD 卡/SD 卡中的數據傳輸至驅動器的過程中,若切斷驅動器的 DC 24 V 電源
將會引起驅動器固件的損壞。
• 在將微型 SD 卡/SD 卡中的數據傳輸至驅動器的過程中不要切斷驅動器的電源。
注意
重啟驅動時微型 SD 卡/SD 卡中的設定數據會覆蓋驅動中的設定數據。
重啟驅動時微型 SD 卡/SD 卡中的設定數據會覆蓋驅動中的設定數據。當驅動帶著微型
SD 卡/SD 卡上電且該微型 SD 卡/SD 卡中無用戶設定數據時,驅動將自動將當前的用戶
設定數據保存至該微型 SD 卡/SD 卡。
• 因此在啟動帶微型 SD 卡/SD 卡的驅動前,請檢查該微型 SD 卡/SD 卡中是否存有用
戶設定數據。否則,驅動中的數據可能被覆蓋。
調試
5.2 JOG 模式下初始調試
SINAMICS V90,SIMOTICS S-1FL6
170 操作說明, 12/2018, A5E36037873-006
說明
插拔微型 SD 卡/SD 卡將導致啟動失敗。
驅動啟動過程中請勿插拔微型 SD 卡/SD 卡,否則會導致啟動失敗。
說明
在 S 控制模式下,如果電機堵轉,堵轉扭矩為當前的時效扭矩。長時間的堵轉會造成電
機損壞。
工程工具 - SINAMICS V-ASSISTANT
您可以使用工程輔助工具 SINAMICS V-ASSISTANT 來執行試運行操作。
SINAMICS V-ASSISTANT 軟件工具可以安裝在 PC 上,并且可在 Windows 操作系統中
運行。該工具通過 USB 電纜與 SINAMICS V90 伺服驅動建立通訊(為確保在線調試的穩
定性,西門子推薦使用長度不超過 3 m 且兩端帶磁環的屏蔽 USB 電纜。)。您可以通過
SINAMICS V-ASSISTANT 在在線模式下更改驅動參數并且監控驅動的工作狀態。NAMICS V90,SIMOTICS S-1FL6
184 操作說明, 12/2018, A5E36037873-006
6.1.1 LED 狀態指示燈
兩個 LED 狀態指示燈(RDY 和 COM)可用來顯示驅動狀態。兩個 LED 燈都為雙色(綠
色/紅色)。
有關狀態顯示的詳細信息,參見下表:
狀態指示燈 顏色 狀態 描述

西門子變頻器6SL3220-3YD26-0UB0零售

西門子變頻器6SL3220-3YD26-0UB0零售

我公司是一家專業的自動化工控產品維修企業,公司有充足的備件和優良的維修工程師,可為客戶提供各 種品牌變頻器維修,伺服維修,直流調速器維修,數控系統維修,觸摸屏維修及各種控制板,電路板類的 專業維修、現場搶修、技術支持等。維修企業化運作,為客戶提供持續的保障,所有維修工程師均接受專 業的技術培訓,除現場器件板類快速更換維修外,我們均采取器件級維修,只將故障電子元器件及不良電 子元器件進行更換,以此降低維修成本。 24小時接修服務,先檢測,報價,經用戶認可再進行維修。所有維修變頻器經負載試驗、質量保證,沒有修不好的機器,只有不精通的技術,維修成功率99%。 維修一部:專業維修西門子變頻器、伺服、直流調速器、觸摸屏、PLC、電源等全系列自動化產品,維修工程師經西門子培訓合格后持證上崗。



RDY - Off 控制板無 24 V 直流輸入
綠色 常亮 驅動處于“S ON”狀態
紅色 常亮 驅動處于“S OFF”狀態或啟動狀態
以 1 Hz 頻率閃爍 存在報警或故障
COM - Off 未啟動與 PC 的通訊
綠色 以 0.5 Hz 頻率閃

啟動與 PC 的通訊
以 2 Hz 頻率閃爍 微型 SD 卡/SD 卡正在工作(讀取或寫入)
紅色 常亮 與 PC 通訊發生錯誤
基本操作面板(BOP)
6.1 BOP 概述
SINAMICS V90,SIMOTICS S-1FL6
操作說明, 12/2018, A5E36037873-006 185
6.1.2 BOP 數據顯示
數據顯示 示例 描述 備注
8.8.8.8.8.8. 驅動正在啟動
------ 驅動繁忙
Fxxxxx 故障代碼 只有一個故障
F.xxxxx. *個故障的故障代碼 有多個故障
Fxxxxx. 故障代碼 有多個故障
Axxx
Rxxxxx 參數號 只讀參數
Pxxxxx 參數號 可編輯參數
P.xxxxx 參數號 可編輯參數;點表示至少有一個參數已
經修改
In xx 帶下標參數 "In"后面的數字表示索引號。
例如,"In 01" 表示參數的索引號為 1。
xxx.xxx 負參數值
xxx.xx<> 可向左或向右移動當前屏幕
xxxx.xx> 可向右移動當前屏幕
xxxx.xx< 可向左移動當前屏幕
S Off 運行狀態:伺服關閉
Para 可編輯參數組 請參見章節“編輯參數 (頁 192)”。
基本操作面板(BOP)
6.1 BOP 概述
SINAMICS V90,SIMOTICS S-1FL6
186 操作說明, 12/2018, A5E36037873-006
數據顯示 示例 描述 備注
P xxx 參數組 共六組:
1. P 0A:基本
2. P 0B:增益調整
3. P 0C:速度控制
4. P 0D:扭矩控制
5. P 0E:位置控制
6. P 0F:I/O
7. P ALL:所有參數
Data 只讀參數組 參見“查看參數 (頁 194)”。
Func 功能組 參見“輔助功能 (頁 195)”。
Jog JOG 功能 參見“JOG (頁 196)”。
Save 保存驅動中的數據 參見“保存參數(RAM 至 ROM) (頁 197)”。
defu 恢復出廠設置 參見“恢復參數的出廠設置 (頁 198)”。
dr--sd 將驅動上的數據存至微型 SD
卡/SD 卡
參見“傳輸數據(驅動至 SD 卡)
(頁 199)”。
sd--dr 將微型 SD 卡/SD 卡上的數據
存至驅動
參見“傳輸數據(SD 卡至驅動)
(頁 199)”。
Update 更新固件 參見“更新固件 (頁 200)”。
A OFF1 調整 AI1 偏移量 參見“調整 AI 偏移量 (頁 201)”。
A OFF2 調整 AI2 偏移量 參見“調整 AI 偏移量 (頁 201)”。
ABS 零位未設 參見“調整編碼器 (頁 203)”。
A.B.S. 零位已設 參見“調整編碼器 (頁 203)”。
r xxx 實際速度(正向)
r -xxx 實際速度(負向)
T x.x 實際扭矩(正向)
xxxxxx 實際位置(正向) 因長度限制僅顯示后六位數字。
基本操作面板(BOP)
6.1 BOP 概述
SINAMICS V90,SIMOTICS S-1FL6
操作說明, 12/2018, A5E36037873-006 187
數據顯示 示例 描述 備注
xxxxxx. 實際位置(負向) 因長度限制僅顯示后六位數字。

西門子變頻器6SL3220-3YD26-0UB0零售

西門子變頻器6SL3220-3YD26-0UB0零售

幾年來,公司在與德國 SIEMENS公司自動化與驅動部門的長期緊密合作過程中,建立了良好的相互協作關系,在可編程控制器、交直流傳動裝置方面的業務逐年成倍增長,為廣大用戶提供了SIEMENS的技術及自動控制的解決方案。



實際扭矩(負向)
DCxxx.x 實際直流母線電壓
Exxxxx 位置跟隨誤差
run 電機正在運行
Con 伺服驅動 和 SINAMICS V?ASSISTANT 之間的通訊已建
立。
此時,除了清除報警和應答故障之外,
BOP 不允許執行其他任何操作。
基本操作面板(BOP)
6.1 BOP 概述
SINAMICS V90,SIMOTICS S-1FL6
188 操作說明, 12/2018, A5E36037873-006
6.1.3 控制按鍵
按鍵 描述 功能
M 鍵 • 退出當前菜單
• 在主菜單中進行操作模式的切換
OK 鍵 短按:
• 確認選擇或輸入
• 進入子菜單
• 清除報警
長按:
激活輔助功能
• JOG
