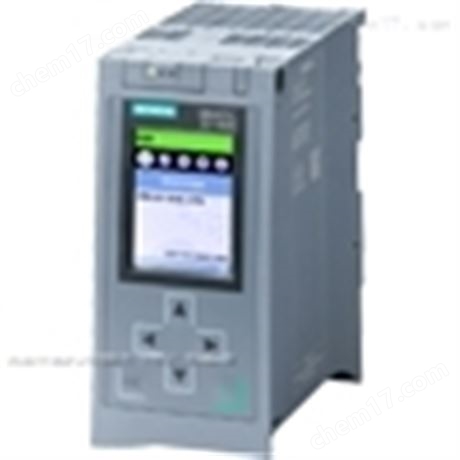

SIMATIC S7-1500H西門子中央處理器

公司的主營產品有：自動化科技電子（杭州）有限公司

SIEMENS 可編程控制器

1、 SIMATIC S7 系列PLC：S7-200、S7-1200、S7-300、S7-400、ET-200

2、 邏輯控制模塊 LOGO！230RC、230RCO、230RCL、24RC、24RCL等

3、 SITOP直流電源 24V DC 1.3A、2.5A、3A、5A、10A、20A、40A可并聯.

4、HMI 觸摸屏TD200 TD400C K-TP OP177 TP177,MP277 MP377,

SIEMENS 交、直流傳動裝置

1、 交流變頻器 MICROMASTER系列：MM420、MM430、MM440、G110、G120. MIDASTER系列：MDV

2、全數字直流調速裝置 6RA23、6RA24、6RA28、6RA70、6SE70系列

SIEMENS 數控 伺服

1、SINUMERIK:801、802S 、802D、802D SL、810D、840D、611U、S120

2、系統及伺服電機，力矩電機，直線電機，伺服驅動備件等等。主營產品或服務:西門子PLC，西門子變頻器，西門子數控系統，西門子伺服電機，西門子人機界面，西門子軟啟動器，西門子觸摸屏，西門子工業以太網，西門子LOGO！，西門子SITOP電源，西門子軟件，西門子線纜等！

司始終本著"顧客至上"的經營理念，在為客戶提供技術的同時，我們同樣非常注重售后服務。電氣傳動設備有限公司擁有多名技術人員，他們經過專業培訓和長期實踐，積累了豐富的現場經驗，能做到24小時響應，處理各種故障和緊急情況， 使用戶沒有后顧之憂。 一直以來，其工作得到了用戶的*。

SIMATIC S7-300和S7-400使用廣泛，應用在各行各業的工業環境中。在調試和使用PLC和相關網絡過程中，發生一些PLC或者網絡故障是不可避免的。故障出現后，用戶可能無法從上位機獲取相關診斷信息，只有通過連接PG到PLC上，使用Step7在線的方式或者查看CPU的診斷信息來分析和判斷故障原因，根據所提示的內容來解決現場問題。

SIMATIC S7-1500H西門子中央處理器

但是通過上述方法，由于獲取故障信息緩慢，從而不能快速有效的解決現場問題。西門子對于PLC和相關網絡提供多種多樣的診斷方式，包括使用故障組織塊例如OB82,OB86，診斷功能塊，例如SFC51,SFC13,SFB52等，使用RSE/WinCC/WinCC flexible方式，使用Web服務（集成在新的PN CPU中），使用已有的診斷方式，例如FB126，或者使用Maintenance station(維護站)等方式。其中使用 OB8x ( 359 KB ) 是基本的獲取基本故障信息的方法，同時也可以配合診斷功能塊進行詳細故障的診斷。

SIMATIC PLC判斷發生故障，會立即調用相應的故障組織塊OB，如果PLC中沒有加入相應的組織塊PLC可能會停機，停機的目的就是保證生產過程處于安全狀態。如果使用OB8x而沒有編寫任何診斷程序在用戶程序中，PLC雖然不會因為發生故障而停機，但是這種方式并不可取。不能讓產生故障的PLC仍無條件的運行，因為這種方式可能導致生產處于某種危險的狀態。例如，當DO模塊發生斷線故障，相關的控制設備因此停止，但是DO可能并沒有獲取故障信息而停止輸出，如果維護人員檢查故障并做好接線后，DO會立刻輸出控制信號導致相應的控制設備動作，這可能會造成現場人員或者設備的傷害。好的方式之一就是通過OB8x獲取故障信息，然后通過編程連鎖該輸出信號，使其輸出為“0”，當維修完畢后，通過用戶確認后（例如上位機界面中的操作按鈕），然后再輸出信號“1”。所以使用OB8x就是快速的獲取故障信息，然后根據此類故障進行條件式的監視和處理，這樣才是有效使用PLC的方法。

SIMATIC S7-1500H西門子中央處理器

本文介紹如何使用OB82,OB83,以及OB86來判斷現場故障，并作出相應的處理。OB82為診斷中斷組織塊，相關的診斷報警例如“DO模板的DO信號斷線”會使PLC調用OB82；OB83為插拔中斷組織塊，當插拔機架上的模塊時PLC會調用OB83；OB86為機架故障組織塊，當擴展機架丟失，分布式IO掉站時，PLC會調用OB86。各個組織塊的詳細信息可以參看下面介紹。

上述組織塊都具有20個字節的臨時變量，對于用戶在編程時不能占用和修改這些臨時變量。這些臨時變量會由PLC在調用相應的故障組織塊時自動生成，所以這些臨時變量為只讀屬性，用戶只需要讀取這些臨時變量的數值或者狀態來判斷哪里出現什么樣的故障。每一個故障組織塊的臨時變量隨診斷功能的不同而不同，另外還可以根據相應故障組織塊的臨時變量OB8x_Date_Time得到故障出現的時間日期。該時間雖然是調用相關OB8x的時間，但是也可以參考故障出現的大致時間。
