400A/500A/800A/1000A/1250A單級銅滑觸線

產品介紹：

400A/500A/800A/1000A/1250A單級銅滑觸線，其導電主體為斷面呈"H"型的銅型材，故又稱"H"型節能滑線裝置，節能是相對于以角鋼為主體的滑觸線，電能在輸電過程中的損耗大大被減少。銅材的電阻率遠低于鋼材，且比重小，將銅材軋制成"H"型，是在保證一定的導電截面積的基礎上以能提高整體剛性和強度。400A/500A/800A/1000A/1250A單級銅滑觸線但是銅材表面硬度低且不耐磨。為使鋁基材能滿足作為導電滑觸線的實用性，在"H"形中梁制成上拱型，又在此處按規定的工藝程序嵌裝耐磨性強的不銹鋼型材。這"H"形的不銹鋼型材是作為導電器中導電塊的磨擦傳電面，其嵌裝工藝保證了不銹鋼與鋁型材的緊密結合，從導入銅型材的電流通過不銹鋼體使與之保持接觸的導電器中的導塊在磨擦接觸中將電流傳輸出去，保證了起重機械在運行過程中電流的連續。

    400A/500A/800A/1000A/1250A單級銅滑觸線導電滑線沿滑線縱長方向用ABS塑料作為整體保護除下部開口處與導電器接觸處外，因此安裝后接觸線沒有導電的外露部分，給安裝和維修帶來極大的方便，同時整體的塑殼保護（開口處除外），使滑觸線不致有積灰和防雨、露、冰、雪侵襲之功能，導軌與導軌之間的連接是的導軌連接器能使導軌和塑料外殼同伸入其間，其連端也是安全可靠的。
產品特點：

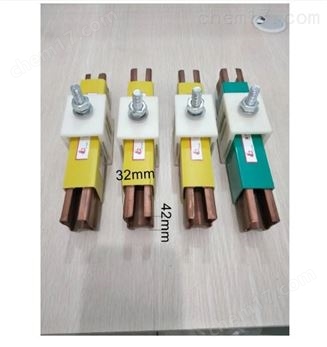

400A/500A/800A/1000A/1250A單級銅滑觸線外形尺寸32*42*6000mm，熱擠99.99%電解銅材料。規格型號HXPnR-HT型單極銅滑線，選用耐腐蝕的，導電性能優良的無氧銅作導體，具有許用電流密度高、阻抗低等優點。單極H型銅滑觸線采用了鋁合金滑觸線的骨觸面形式，使集電器與導軌滑面的接觸更可靠，穩定性更高。單極H型銅滑觸線由于導軌的外形尺寸與鋁導軌相同，配件可以互換，表現了該產品的通用性。H型單極銅滑線在滿足移動設備受電的同時，可用于固定設備的輸電母線或作車間母用。



單極滑觸線附件

安裝示意圖
