1769-L18ER-BB1B 的技術規格

關于 1769-L18ER-BB1B

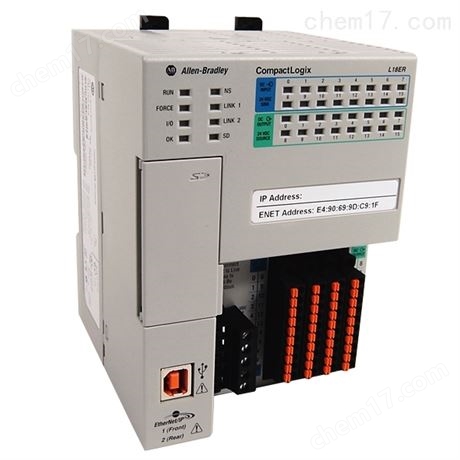

1769-L18ER-BB1B 是由羅克韋爾自動化的一個部門 Allen Bradley 設計和制造的 CompactLogix 系列設備。1769-L18ER-BB1B 在緊湊且經濟高效的封裝中具有帶有通信元件的高性能控制。1769-L18ER-BB1B 屬于 CompactLogix 5370 L1 可編程自動化控制器。它最多支持 32 個控制器任務，并具有 100 個連續或周期性任務。1769-L18ER-BB1B 具有兩個連接到 EtherNet/IP 網絡的以太網端口。這些端口用于承載與控制器的嵌入式交換機相同的網絡流量。控制器僅使用一個簡單的 IP 地址。1769-L18ER-BB1B 還具有一個用于臨時連接的 USB 端口。它支持支持大約 4 個節點的 EtherNet/IP 通信選項。1769-L18ER-BB1B 帶有 259 個控制器連接，具有 16 個直流數字輸入和 16 個數字輸出。該模塊的軟件選項包括 RSLogix 5000 20 版和 RSLinx Classic 2.59 版固件，20.1 版或更高版本。DIN 導軌安裝 1769-L18ER-BB1B 控制器最多支持 8 個本地 POINT I/O 模塊并使用 1734 背板。其嵌入式 I/O 模塊提供 16 個漏型數字輸入點和 16 個源型數字輸出點。它有兩個連接到網絡的內置 EtherNet 通信端口，但控制器使用單個 IP 地址。其集成的交換機和 DLR 網絡功能增強了通信和連接的彈性。該模塊的軟件選項包括 RSLogix 5000 20 版和 RSLinx Classic 2.59 版固件，20.1 版或更高版本。DIN 導軌安裝 1769-L18ER-BB1B 控制器最多支持 8 個本地 POINT I/O 模塊并使用 1734 背板。其嵌入式 I/O 模塊提供 16 個漏型數字輸入點和 16 個源型數字輸出點。它有兩個連接到網絡的內置 EtherNet 通信端口，但控制器使用單個 IP 地址。其集成的交換機和 DLR 網絡功能增強了通信和連接的彈性。該模塊的軟件選項包括 RSLogix 5000 20 版和 RSLinx Classic 2.59 版固件，20.1 版或更高版本。DIN 導軌安裝 1769-L18ER-BB1B 控制器最多支持 8 個本地 POINT I/O 模塊并使用 1734 背板。其嵌入式 I/O 模塊提供 16 個漏型數字輸入點和 16 個源型數字輸出點。它有兩個連接到網絡的內置 EtherNet 通信端口，但控制器使用單個 IP 地址。其集成的交換機和 DLR 網絡功能增強了通信和連接的彈性。其嵌入式 I/O 模塊提供 16 個漏型數字輸入點和 16 個源型數字輸出點。它有兩個連接到網絡的內置 EtherNet 通信端口，但控制器使用單個 IP 地址。其集成的交換機和 DLR 網絡功能增強了通信和連接的彈性。其嵌入式 I/O 模塊提供 16 個漏型數字輸入點和 16 個源型數字輸出點。它有兩個連接到網絡的內置 EtherNet 通信端口，但控制器使用單個 IP 地址。其集成的交換機和 DLR 網絡功能增強了通信和連接的彈性。

插槽的最大數量為 32 個，該裝置還帶有一個可選的非易失性存儲器，具有支持高達 1GB 內存的 1784-SD1 卡，并且隨裝置一起提供。該裝置還支持具有大約 2GB 可用內存的 1784-SD2 卡。1769-L18ER-BB1B 專為支持用戶需求而設計，可確保高性能和具有成本競爭力的運動解決方案。它支持大約兩個集成運動軸，具有集成以太網交換機。以太網交換機支持設備級環網拓?fù)?，并帶有簡化的組件集成。1769-L18ER-BB1B 具有 RSLogix 5000 V20 和 RSLinx Classic 2.58 版或更高版本的固件。在部署模塊之前，檢查控制器內存估計器以確保有足夠的內存來執行應用程序的控制器程序非常重要。1769-L18ER-BB1B 具有 0.5 MB 用戶內存。它可以支持多達 32 個控制器任務，每個任務有 100 個程序，并帶有內部能量存儲，無需額外的電池。此外，1769-L18ER-BB1B 可以讀取繼電器梯形圖、結構化文本、功能塊和 SFC 編程語言。工作溫度應在 -20 到 60 攝氏度（-4 到 140 華氏度）之間，IEC 60068-2-30 非冷凝相對濕度在 5% 到 95% 之間，以獲得最佳的控制器性能和產品壽命。它可以支持多達 32 個控制器任務，每個任務有 100 個程序，并帶有內部能量存儲，無需額外的電池。此外，1769-L18ER-BB1B 可以讀取繼電器梯形圖、結構化文本、功能塊和 SFC 編程語言。工作溫度應在 -20 到 60 攝氏度（-4 到 140 華氏度）之間，IEC 60068-2-30 非冷凝相對濕度在 5% 到 95% 之間，以獲得最佳的控制器性能和產品壽命。它可以支持多達 32 個控制器任務，每個任務有 100 個程序，并帶有內部能量存儲，無需額外的電池。此外，1769-L18ER-BB1B 可以讀取繼電器梯形圖、結構化文本、功能塊和 SFC 編程語言。工作溫度應在 -20 到 60 攝氏度（-4 到 140 華氏度）之間，IEC 60068-2-30 非冷凝相對濕度在 5% 到 95% 之間，以獲得的控制器性能和產品壽命。
