產品介紹：

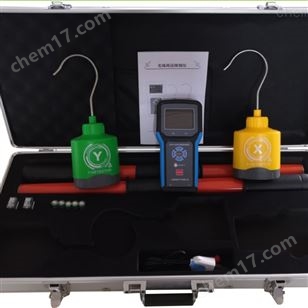

TAG-6000高壓無線核相器，應用于高壓電力線路、變電所的相位校驗和相序校驗。它采用電力電子檢測技術和無線傳輸技術，操作安全可靠，使用方便，克服了有線核相器的諸多缺點，符合國家電力安全工器具質量監督檢。

技術指標：

①準確度：同相誤差≤15°，不同相誤差≤15°
②采樣速率 3 次 / 秒
③X和Y采集器電源電壓為7.5V ±1.5V
④X和Y采集器工作電流≤4mA
⑤主機和 X、Y采集器的視距傳輸距離為X、Y≥100m
⑥工作環境：-35°┉ +50° 濕度：≤95%RH
⑦儲存環境：-40°┉ +55° 濕度：≤95%RH
⑧本產品主機所測電壓等級為 0.38KV┉500KV

使用說明：

1、自檢
a. 使用之前必須將發射器N.1和發射器NO.2，接收器電池充足將自檢線一端接入220V電源，另一端插入發射器N.1和發射器NO.2，打開發射器電源開關。發射器必須置于離地30cm以上，否則影響接收靈敏度。
b. 打開接收器電源開關，按測試按鈕，接收器進入10秒倒計時，計時完畢即顯示“同相”起始波形，在同一位置并有燈光、文字、聲音提示，表示儀器可正常使用。
2.現場使用
a. 使用前必須遵守《電力安全工具預防性試驗規程》工作要求。
b. 將發射器N.1和發射器NO.2連接絕緣桿，（絕緣桿必須將二節接合使用）打開電源開關，發射器指示燈顯示綠色。
c. 打開接收器電源開關，按測試鍵，接收器進入10秒倒計時，倒計時完畢將發射器N.1和發射器NO.2分別同原始端和測試端接觸。發射器指示燈由綠色變成紅色。
d.接收器“同相”時顯示如下：
1．波形在同一起始位置。
2．相位角角差顯示“0”或“360”。
3．文字指示“同相”。
4．同相指示燈亮（電源指示燈、發射器N.1和發射器NO.2指示燈都亮）。
5．聲音提示。
e.接收器“不同相”顯示如下：
1．始波形不在同一位置。
2．相位角角差顯示“120”或“240”。
3．文字指示“不同相”。
4．同相指示燈不亮（電源指示燈、發射器N.1和發射器NO.2指示燈都亮）。
發射器指示燈顯示紅色處于發射狀態，表示發射器完好。發射器電池工作時低于8.4V必須充電否則影響接收靈敏度。
接收器有波形顯示、燈光指示，表示收到發射器信號。接收器必須收到發射器N.1和發射器NO.2信號才作判別，相位角角差顯示“0”和“360”偏差小于±20゜都顯示“同相”。

TAG-6000高壓無線核相器技術特性：

1、屏幕顯示內容：無線高壓核相儀，不同相、同相、頻率、X、Y、 、 、。
2、電源：主機采用可充電電源，X 和 Y 采集器 5 節 AG13 電池。
3、自動關機：開機后8分鐘左右主機自動關機
4、接觸被測強電場時，儀器會自動報警。
