常用10K制冷機規格和參數武漢賽斯特品牌
2025-08-16
 |

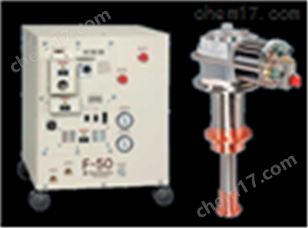

常用10K制冷機規格和參數
常用10K制冷機冷頭和壓縮機技術規格和參數 | ||||
冷頭型號 | CH-202 | CH-204 | CH-204N（選配） | KDE210SA |
溫度 | 10K | 10K | 6.5K | 10K |
冷卻時間 | 90min to 20K | 40min to 20K | 60min to 10K | 60min to 10K |
制冷量 | 1.8W@20K&7.3K@77K | 6.7W@20K&13.5W@80K | 2.5W@20K& | 2.5W@20K&40W@45K |
冷頭重量 | 6.8Kg | 7.8Kg | 7.8Kg | 17.8Kg |
壓縮機 | HC-4E（水冷 ） | KDC6000V（水冷） | ||
耗電量 | 2.6KW at 50Hz/1Phase | 7.2KW at 50Hz/3Phase | ||
冷卻水進口流量及溫度 | 2.7L/min@4-27℃ | 7-10L/min@（28℃） | ||
尺寸 | 504*430*485mm | 613*442*600 | ||
壓縮機重量 | 75Kg | 118Kg | ||
維護周期 | 30 000h | 36個月 | ||
集成規格與參數
型號 項目 | CH-202 | CH-204 | CH-204N（選配） | KDE210SA | ||
溫度范圍 | 10K-325K | |||||
所需真空度 | ≤1Pa | |||||
實驗類型 | 電學 | 光學 | 電學 | 光學 | 電學 | 光學 |
樣品座尺寸 | 15*25mm | 15*25mm中心開Φ10mm通光孔 | 20*30mm | 20*30mm中心開Φ10mm通光孔 | 15*25mm | 15*25mm中心開Φ10mm通光孔 |
真空罩尺寸 | Φ31.8mm | 40*40mm | Φ41.8mm | 50*50mm | Φ31.8mm | 40*40mm |
樣品座接線柱 | 8個 | 無 | 8個 | 無 | 8個 | 無 |
溫度傳感器/加熱器 | 溫度傳感器標準配置為硅二極管,加熱器標準配置為50W | |||||
光學窗口 | 無 | 1-5個 | 無 | 1-5個 | 無 | 1-5個 |
注：光學樣品座中間均可開通光孔，尺寸用戶可以。
常用10K制冷機樣品座選件
型號 | 規格與參數 | 說明 | 備注 |
T8015 | 15*25mm | 額外的電學樣品座，上下有8根接線柱 |
|
T8020 | 20*30mm | 額外的電學樣品座，上下有8根接線柱 | |
T8030 | 30*35mm | 額外的電學樣品座，左右有8根接線柱 | |
T8040 | 40*45mm | 額外的電學樣品座，左右有8根接線柱 | |
T8115 | 15*25mm | 額外的光學樣品座，中間有Φ8的通孔 | |
T8120 | 20*30mm | 額外的光學樣品座，中間有Φ10的通孔 | |
T8130 | 30*35mm | 額外的光學樣品座，中間有Φ15的通孔 | |
T8140 | 40*45mm | 額外的光學樣品座，中間有Φ20的通孔 | |
T8205 | Φ5mm | 粉末狀樣品容器，容器一側有5mm窗口 | |
T8210 | Φ10mm | 粉末狀樣品容器，容器一側有5mm窗口 |
常用10K制冷機光學窗口選件
窗片型號 | 窗片規格 | 說明 | 備注 |
W-20 | Φ20*1.5mm | 額外的石英窗口 |
|
W-40 | Φ40*2mm | 額外的石英窗口 | |
K9-W20 | Φ20*1.5mm | 額外的K9窗口 | |
K9-W20 | Φ40*2mm | 額外的K9窗口 | |
F-W20 | Φ20*1.5mm | 額外的氟化鈣窗口 | |
F-W40 | Φ40*2mm | 額外的氟化鈣窗口 |
常用10K制冷機電纜選件
名稱 | 說明 | 備注 |
四氟線 | 普通導線，漏熱較大，直徑0.1-0.3之間 | 線纜沒有要求單獨使用一種普通四氟線，有要求按照要求制作，導線要和相應的接頭配合使用 |
低溫同軸線 | 信號干擾小，測量準確 | |
磷青銅雙絞線 | 導熱差，漏熱小，直徑0.2mm（4根） | |
微波半剛線纜 | 高頻線纜，高頻信號使用 |
接頭選件
電學接頭型號 | 規格和參數 | 描述 |
T91-8P普通玻璃燒結 | 8pin | 增加一個快速插拔的8P普通電學接頭 |
T91-12P普通玻璃燒結 | 12pin | 增加一個快速插拔的12P普通電學接頭 |
T91-SMA | 0-18GHz | 配軟電纜 |
0-12.4GHz | 配半剛、半柔性電纜 | |
T91-BNC | 0-4GHz | 配普通同軸線 |
T91-TRX | 三同軸接頭 | 增加一個快速插拔的三同軸接頭 |
T91-S | 不銹鋼接線盒 | 增加一個不銹鋼接線盒 |
T91-PTEF | 四氟接線蓋 | 在不銹鋼接線盒上增加一個四氟板接線蓋 |
常用10K制冷機備注：
1：所有恒溫器出廠時，均帶有兩個接頭，一個為溫度傳感器和加熱器安裝使用，另一個是為進行其他性能測量時準備的接頭，當需要更多的測試線時，就需要增加安裝孔，或者是加裝一個或者幾個Breakout Box。
2：上表中有T91-S選件，此選件接線板和外殼整體構成接地，另一種是T91-PTEF選件，該選件是外殼和安裝的接頭中采用四氟板絕緣連接，外殼和接頭的電學性能是相互獨立的。選型時應注意此問題。
水冷機選型
有分體和一體的選擇，具體參考水冷機彩頁
機械泵和分子泵選型
標準配置為一個機械泵，如需更高真空，可以選擇國內和國外的分子泵，選型參照真空泵選型表。
