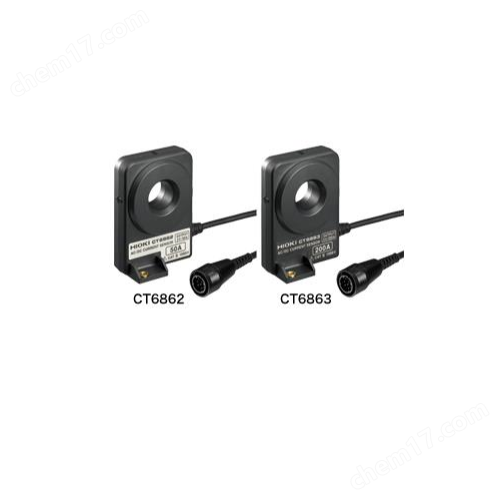

日置AC/DC電流傳感器CT6862產品特點：
● 超高精度，±0.06% 振幅精度，±0.2 度相位精度
● 寬頻帶 DC ~ 1 MHz (CT6862) ，良好的頻率特性
● 應用于電動和混合動力車領域
● 寬廣的操作溫度量程，適合用于汽車方面的測量
● 應用于太陽能發電，電池充放電測量和逆變器次級電路測量
● 使用存儲記錄儀觀測波形
上海騁利電子科技有限公司銷售日置電流傳感器。公司地址：深圳市龍崗區大運軟件小鎮19棟3樓3A49室。
上海騁利電子科技有限公司核心業務是滿足對質量、貨期和售后服務要求嚴格的行業用戶，為客戶提供測試設備及相關器材的供應服務。創業至今，與國內外*儀器、儀表生產廠商進行穩固而廣泛的技術與銷售合作，真正幫助企業"提高采購效率，降低采購成本"。目前公司旗下銷售品牌：泰克Tektronix,福祿克FLUKE,是德Keysight,菊水Kikusui，鼎陽，美國TSI，吉時利Keithley,日置hioki等諸多儀器品牌。
日置AC/DC電流傳感器CT6862技術參數：
| 基本參數 | ||
| CT6862 | CT6863 |
| 額定電流 | 50 A AC/DC | 200 A AC/DC |
| 大允許輸入 | 100 A 連續 (需要降低頻率或溫度) | 400 A 連續 (需要降低頻率或溫度) |
| 頻率特性 | 振幅: DC ~ 1 MHz | 振幅: DC ~ 500 kHz |
| 相位: DC ~ 300 kHz | 相位: DC ~ 300 kHz | |
| 振幅和相位精度 | DC ±0.05 % rdg. ±0.01 % f.s. (相位: 無限制) | DC ±0.05 % rdg. ±0.01 % f.s. (相位: 無限制) |
| 16 Hz ≤ f ≤ 400 Hz ±0.05 % rdg. ±0.01 % f.s. (相位: ±0.2 deg) | 16 Hz ≤ f ≤ 400 Hz ±0.05 % rdg. ±0.01 % f.s. (相位: ±0.2 deg) | |
| 規定至1 MHz | 規定至500 kHz | |
| 功率消耗 | 5 VA max. (電源供應為50 A/55 Hz, ±12 V ) | 6 VA max. (電源供應為 50 A/55 Hz, ±12 V ) |
| 輸出電壓率 | 2 V/額定電流量程 (電壓輸出使用傳感器單元9555-10，使用帶 1 Mohm 以上輸出電阻的設備) | |
| 對地大額定電壓 | AC/DC 1000 V (50/60 Hz, CAT III ) | AC/DC 1000 V (50/60 Hz, CAT III ) |
| 鉗口直徑 | φ 24 mm (0.94 in) | φ 24 mm (0.94 in) |
| 操作溫濕度 | -30°C ~ +85°C (86°F ~ 185°F), 80% rh 或以下 (不凝結) | |
| 電源供應 | DC ±11 V ~ ±15 V (電源供應使用 9555-10， 9555-10要求 100 ~ 240 V AC) | |
| 體積及重量 | 70W× 100H× 53D mm，線長: 3 m， 340 g | 70W × 100H× 53Dmm,，線長: 3 m ，350 g |
| 附件 | 標識帶× 6，操作手冊× 1 | |
| 注：連接示波器或存儲記錄儀為鉗式傳感器供電。 | ||
| 9555-10 基本參數 (電源供應) | ||
適用機型 | 9270, 9271, 9272, 9272-10, 9277, 9278, 9279, 9709, CT6862, CT6863, 一個單元 | |
| 輸出 | BNC 接口，傳感器的輸出信號 | |
| 功率消耗 | AC 轉換器9418-15, AC 100 ~ 240V, 50/60Hz, 20VA Max. | |
| 體積及重量 | 42mm W × 82mm H × 132mmD, 600g | |
| 附件 | AC 轉換器9418-15 × 1 | |
| CT6862/6863 設備連接表 | ||
連接型號 | CT6862 | CT6863 |
| 連接參數 | 連接參數 | |
| 3390 | 可 | 可 |
| 電源供應 9555-10, 9555 | 可 | 可 |
| 8847上使用的 8971 | 可 | 可 |
| 3193/3194輸入單元 9602 | ▲ | 可 |
| 為了能將 AC/DC電流傳感器 CT6862 用于 3193-10/ 3194上， 需要升級3193-10/3194的硬件 | CT6863雖然在3193-10/3194中默認為通用型鉗式閉口電流鉗 9278，但是仍然可以使用 | |
| 8855上使用的 8951 | 不可 | ▲ (需要使用轉換線 9318) 替換9278 |
| 8860/61-50, 8841/42, 8835-01, 8826上使用的8940 | 不可 | ▲ (需要使用轉換線9705 和 9318) 替換9278 |
