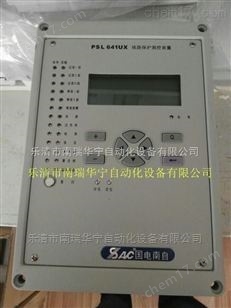

國電南自PST-642UX變壓器保護測控裝置國電南自PST-642UX變壓器保護測控裝置1.1 適用范圍

PS 640UX 系列保護測控裝置是國電南京自動化股份有限公司針對石化、鋼鐵、冶金等行業研發的保

護測控一體化裝置，它適用于 110kV 以下電壓等級的非直接接地或者小電阻接地系統的工業電力系統。

PS 640UX系列保護測控裝置基于國電南自自主研發的EDP保護平臺，采用了多項創新技術，集保護、

控制、測量、通信和監視功能于一體，資源豐富配置完善、運行維護靈活方便、穩定可靠安全性高，整體

技術性能指標處于國內水平，為工業電力系統的安全、穩定、經濟運行提供了堅實的基礎。

1.3.2 變壓器保護測控裝置

a) PST 641UX 變壓器差動保護裝置，適用于 6.3MVA 及以上容量變壓器或工業企業的重要變壓器；

b) PST 642UX 變壓器保護測控裝置，適用于 6.3MVA 及以上容量變壓器或工業企業重要變壓器的

后備保護；

1.1 適用范圍

PST 642UX 變壓器保護測控裝置提供反應相間和接地故障的后備保護以及測控功能，適用于 66kV 及

以下電壓等級電力系統。

1.2 保護功能配置

a) 復合電壓閉鎖過流保護；

b) 電流啟動通風；

c)  電流閉鎖調壓；

d) 過負荷保護；

e) 加速保護；

f)  零序過電流保護；

g) 三相重合閘保護；

h) TV 斷線判別

1.3 測控功能配置

a) 測量量；

b) 14 路外部開關量輸入遙信采集(大 20 路可選)；

c)  斷路器位置、手動分閘及事故遙信；

d) 斷路器遙控分合；

e) GPS 對時
