安科瑞 于洋
1、概述

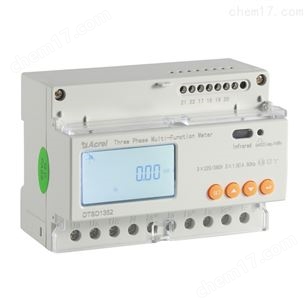

三相電子式多費率電能表空調計費的脈沖電表，是主要針對電力系統，工礦企業，公用設施的電能統計、管理需求而設計的一款智能儀表，產品具有精度高、體積小、安裝方便等優點。集成常見電力參數測量及電能計量及考核管理，提供上48月的各類電能數據統計。具有2~31次分次諧波與總諧波含量檢測，帶有開關量輸入和開關量輸出可實現“遙信"和“遙控"功能，并具備報警輸出。帶有RS485通信接口，可選用MODBUS-RTU或DL/T645協議。該電力儀表可廣泛應用于各種控制系統，SCADA系統和能源管理系統中。
2、型號說明
注：DDSD1352只有-C和-F兩種副功能可選。
3、技術指標
項目 | 性能參數 | ||
規格 | 三相三線、三相四線 | ||
測 量 | 電 壓 | 參比電壓 | 3×100V、 3×380V、3×57.7/100V、 3×220/380V |
功耗 | <10VA(單相) | ||
阻抗 | >2MΩ | ||
精度等級 | 誤差±0.2% | ||
電 流 | 輸入電流 | 3×1(6)A，3×1(6)A(互感器外置)，3×10(80)A，3×10(100)A(互感器外置) | |
功耗 | <1VA(單路額定電流) | ||
精度等級 | 誤差±0.2% | ||
功率 | 有功、無功、視在功率，誤差±0.5℅ | ||
電網頻率 | 45～65Hz，誤差±0.2% | ||
溫度 | -40℃～99℃ | ||
計 量 | 電能 | 有功電能（準確度等級0.5S級） 無功電能（準確度等級2級） | |
時鐘 | ≤0.5s/d | ||
數 字 信 號 | 電量脈沖輸出 | 1路有功光耦輸出、1路無功光耦輸出 | |
開關量輸出 | 1路開關量輸出 | ||
開關量輸入 | 1路光耦輸入 | ||
脈沖 | 脈沖寬度 | 80±20ms | |
脈沖常數 | 6400imp/kWh,400imp/kWh（與基本電流對應） | ||
通 信 | 接口與通信規約 | RS485口：Modbus RTU規約、DL/T645規約 | |
通信地址范圍 | Modbus RTU:1~ 247； | ||
波特率 | 支持1200bps~19200bps | ||
環 境 | 工作溫度 | -25℃~+55℃ | |
相對濕度 | ≤95℅（無凝露） | ||
4、產品功能
三相電子式多費率電能表空調計費的脈沖電表
5 外形尺寸
