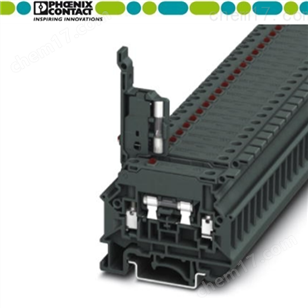

菲尼克斯直通式保險絲接線端子PT 4-HESI (5X20)

保險絲接線端子，保險絲類型: 玻璃 / 陶瓷 / ...，保險絲類型: G / 5 x 20，標稱工作電壓: 500 V，額定電流: 6.3 A，位數: 1，接線方式: 直插式連接，額定接線容量: 4 mm2，接線容量： 0.2 mm2- 6 mm2，安裝方式: NS 35/7,5， NS 35/15，顏色: 黑色



菲尼克斯直通式保險絲接線端子PT 4-HESI (5X20)

優勢

插拔式連接端子不僅擁有CLIPLINE complete系統的特點，而且能方便地連接剛性導線和帶冷壓頭的導線，無需使用任何工具

緊湊設計和正面接線使得可在密閉空間內進行接線

除了雙功能軸內的測試機構，所有的端子都提供一個額外的測試連接

針對軌道交通應用進行了測試

技術數據

說明

概述
注意事項	所有連接導線的總電流不得超過最高負載電流。

產品屬性

產品類型	多導線端子
應用領域	鐵路工業
	機械工程
	工廠工程
	過程工業
連接量	3
行數	1
電位	1
絕緣特性
過電壓類別	III
污染等級	3

電氣特性

額定浪涌電壓	8 kV
額定條件下的最大功耗	0.77 W

連接數據

每層的連接數量	3
額定橫截面	2.5 mm2
剝線長度	8 mm ... 10 mm
塞規	A3
連接符合標準	IEC 60947-7-1
硬導線橫截面	0.14 mm2 ... 4 mm2
橫截面 AWG	26 ... 12 (converted acc. to IEC)
柔性導線橫截面	0.14 mm2 ... 4 mm2
導線橫截面，柔性[AWG]	26 ... 12 (converted acc. to IEC)
柔性導線橫截面（套管，帶/不帶塑料絕緣管）	0.14 mm2 ... 2.5 mm2
柔性導線橫截面（帶塑料絕緣管的套管）	0.14 mm2 ... 2.5 mm2
2根具有相同橫截面的導線，柔性，帶TWIN套管及塑料套管	0.5 mm2
標稱電流	24 A (2.5 mm2，可連接導線橫截面)
最大負載電流	30 A (具有4 mm2導線橫截面，剛性)
額定電壓	800 V
額定橫截面	2.5 mm2
直接插拔式連接橫截面
硬導線橫截面	0.34 mm2 ... 4 mm2
柔性導線橫截面（套管，帶/不帶塑料絕緣管）	0.5 mm2 ... 2.5 mm2
柔性導線橫截面（帶塑料絕緣管的套管）	0.34 mm2 ... 2.5 mm2

Ex數據

額定參數 (ATEX/IECEx)
ATEX證書	PTB 09 ATEX 1111 U
IEC防爆證書	IECEx PTB 10.0021 U
標識	? II 2 G Ex eb IIC Gb
工作溫度范圍	-60 °C ... 110 °C
Ex認證附件	3030488 D-ST 2,5-TWIN
	3036602 DS-ST 2,5
	3030789 ATP-ST-TWIN
	1204517 SZF 1-0,6X3,5
	3022276 CLIPFIX 35-5
	3022218 CLIPFIX 35
橋接列表	插入式橋接件 / FBS 2-5 / 3030161
	插入式橋接件 / FBS 3-5 / 3030174
	插入式橋接件 / FBS 4-5 / 3030187
	插入式橋接件 / FBS 5-5 / 3030190
	插入式橋接件 / FBS 10-5 / 3030213
	插入式橋接件 / FBS 20-5 / 3030226
橋接數據	19 A / 2.5 mm2
防爆溫度上升	40 K (19 A / 2.5 mm2)
標稱工作電壓	550 V
用于使用橋接件進行橋接	550 V
- 不相鄰的接線端子之間橋接	352 V
- 切割至所需長度的橋接	220 V
- 切割至所需長度的橋接，帶蓋板	275 V
- 切割至所需長度的橋接，帶分隔板	550 V
額定絕緣電壓	500 V
輸出
Ex等級 常規
額定電流	19 A
最大負載電流	23 A
接觸電阻	1.03 mΩ
Ex 連接數據 概述
額定橫截面	2.5 mm2
額定接線容量AWG	14
剛性接線容量	0.14 mm2 ... 4 mm2
接線容量AWG	26 ... 12
柔性接線容量	0.14 mm2 ... 2.5 mm2
接線容量AWG	26 ... 14

尺寸

寬度	5.2 mm
端板寬度	2.2 mm
高度	35.2 mm
NS 35/15高度	44 mm
NS 35/7,5高度	36.5 mm
高度	1.437 "
長度	60.5 mm

材料規格

顏色	灰色
阻燃等級，符合UL 94	V0
絕緣材料組	I
絕緣材料	PA
低溫下的靜態絕緣材料應用	-60 °C
絕緣材料相對溫度指數（電氣，UL 746 B）	130 °C
鐵路車輛的防火保護 (DIN EN 45545-2) R22	HL 1 - HL 3
鐵路車輛的防火保護 (DIN EN 45545-2) R23	HL 1 - HL 3
鐵路車輛的防火保護 (DIN EN 45545-2) R24	HL 1 - HL 3
鐵路車輛的防火保護 (DIN EN 45545-2) R26	HL 1 - HL 3
表面可燃性NFPA 130 (ASTM E 162)	通過
煙霧比光密度NFPA 130 (ASTM E 662)	通過
煙氣毒性NFPA 130 (SMP 800C)	通過

電氣測試

電涌電壓測試
測試電壓設定值	9.8 kV
結果	通過測試
溫升測試
溫度上升要求測試	溫度上升 ≤ 45 K
結果	通過測試
短時耐受電流 2.5 mm2	0.3 kA
短時耐受電流 4 mm2	0.48 kA
結果	通過測試
工頻耐受電壓
測試電壓設定值	2 kV
結果	通過測試

機械特性

機械參數
開口式側板	是

機械測試

機械強度
結果	通過測試
載體上的附件
DIN導軌/固定支點	NS 35
測試力設定值	1 N
結果	通過測試
導線損壞和松動測試
旋轉速度	10 rpm
rpm	135
導線橫截面／重量	0.14 mm2 / 0.2 kg
	2.5 mm2 / 0.7 kg
	4 mm2 / 0.9 kg
結果	通過測試

環境和真實條件

老化
溫度循環	192
結果	通過測試
針焰測試
暴露時間	30 s
結果	通過測試
振蕩/寬頻帶噪音
規格	DIN EN 50155 (VDE 0115-200):2008-03
頻譜	2類，B級使用壽命測試，在轉向架上進行
頻率	f1 = 5 Hz 到 f2 = 250 Hz
ASD等級	6.12 (m/s2)2/Hz
加速度	3.12g
每軸的測試周期	5 h
測試方向	X-, Y- 與 Z-軸
結果	通過測試
沖擊
規格	DIN EN 50155 (VDE 0115-200):2008-03
脈沖波形	半弦
加速度	30g
電擊時間	18毫秒
每個方向的電擊次數	3
測試方向	X-, Y- 與 Z-軸（正向與負向）
結果	通過測試
環境條件
環境溫度（運行）	-60 °C ... 105 °C (最高短期工作溫度，電氣特性相對溫度。)
環境溫度（存放/運輸）	-25 °C ... 60 °C (短期內（不超過24 小時），-60 °C到+70 °C)
環境溫度（組裝）	-5 °C ... 70 °C
環境溫度（執行）	-5 °C ... 70 °C
允許濕度（存放/運輸）	30 % ... 70 %

標準和規范

連接符合標準

IEC 60947-7-1

安裝

安裝類型	NS 35/7,5
	NS 35/15

商業數據

訂貨號	3211861
包裝單位	50 pc
最小訂貨量	50 pc
銷售關鍵代碼	BE2234
產品關鍵代碼	BE2234
目錄頁面	頁碼101 (C-1-2019)
GTIN	4046356482516
單件重量（含包裝）	13.037 g
單件重量（不含包裝）	12.127 g
