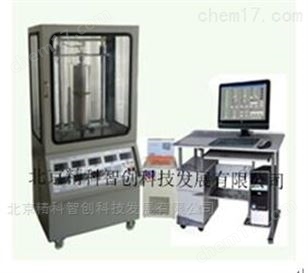

ZBDR-10A界面材料熱阻及熱傳導系數測量儀

關鍵詞:界面材料，熱阻,熱傳導，K值

一、產品簡介：

隨著電池、電子封裝等相關設備的普及，功率的增加，廢熱管理，如何降低熱損變得越來越重要。如何管理好這些復雜的熱系統并不容易，需要對界面材料有根本的認識。ZBDR-10A界面材料熱阻及熱傳導系數測量儀一款在之前ZBDR-9A基礎上推出的新款，熱界面材料熱阻導熱系數測試儀可以測試材料的熱阻和導熱系數，材料包括各種電子封裝和應用，設備符合ASTM D5470 美國材料實驗協會標準。界面材料測試儀在材料的測試過程中自動測試樣品的厚度從而樣品的厚度測試更準確，測試更方便。可檢測不同壓力下熱阻曲線，采用優化的數學模型，可測量材料導熱系數和熱阻以及界面處接觸熱阻等多個參數。熱導電絕緣界面材料的主要功用，在于提升電子產品應用端之熱傳導能力，因此知道其熱傳導性質是很重要的。目前廣泛應用在高等院校，科研單位，質檢部門和生產廠的材料熱阻及熱傳導系數分析檢測。

二、適應*材料測試范圍：

1、導熱膏、導熱片、導熱膠、界面材料，導熱工程塑料，導熱膠帶

2、導熱膠帶（樣品很薄很黏，難以制作規則的單個樣品，一邊用透明塑料另外一邊用紙固）

3、基板、鋁基板、覆銅基板、軟板

4、金屬材料和不銹鋼,界面材料，相變材料

5、陶瓷、石英玻璃、復合陶瓷

6、泡沫銅、石墨紙、石墨片等新型材料

7、電氣絕緣材料等

三、符合標準

1、符合ASTM D5470 美國材料實驗協會標準

2、MIL-I-49456A（絕緣片材、導熱樹脂、熱導玻纖增強）

3、ASTM-D5470-12（薄的熱導性固體電絕緣材料傳熱性能的測試標準）

4、GB/T 29313—2012 《電氣絕緣材料熱傳導性能試驗方法》

5、GB 5598-2015（氧化鈹瓷導熱系數測定方法）

三、主要技術參數：

1、測試壓力范圍：  0-100kgf

2、壓力精度：±1N

3、最大加熱功率： 0.01-300W

4、熱阻測試范圍：0.0001～0.00001Cm2*k/w

4、最高加熱溫度： RT-100℃，RT-130℃多種可選

5、測試接觸面：0-Φ40mm

6、冷卻能力：0-100℃

7、測試精度：0.01

8、恒溫溫度范圍：室溫+3℃~50℃

9、操作方式：LABVIE自編軟件多種功能

10.數據處理：軟件自動分析，自動輸出報告

11.測試方式：單組或多組測量方式可選

12. 外型尺寸：1.2(W) × 0.67 (D) × 1.68 (H) m

13.電源：AC220V
