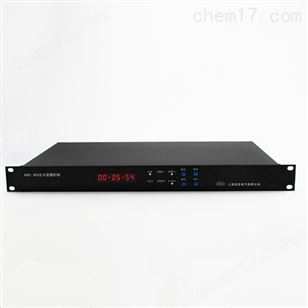

北斗標準時間服務器(北斗校時儀,GPS網絡授時系統,NTP時鐘服務器)的概述

標準時間服務器是由GPS北斗衛星接收單元、10MHz高穩晶體振蕩器頻率源、FPGA與3個單片機組成的時間單元、顯示與系統管理單元、電源單元、網絡通信單元以及設置與對時軟件組成。

標準時間服務器設備是一種智能化、基于標準NTP/SNTP協議工作的網絡時間服務器。凡是網絡中支持NTP/SNTP協議的設備如計算機、路由器、DVR、NVR等都可以與來自本服務器的標準時間源同步。其中配置RJ45網絡端口兩個，基于標準的NTP/SNTP協議，10/100M自適應，物理隔離。

時間源可以配置GPS,北斗授時接收模塊（用戶可選），銣原子鐘或者恒溫晶振（用戶可選），本機不僅具有網絡端口，同時給用戶提供四路RS232C接口，可以滿足不能上網設備的授時需要。

上海銳呈電氣有限公司北斗標準時間服務器產品采用表面貼裝技術生產，無硬盤和風扇設計，具有精度高、穩定性好、功能強、不受地域氣候等環境條件限制、性?xún)r(jià)比高、操作簡單、全自動智能化運行、免維護等特點，適合無人值守。該裝置可以為計算機網絡、計算機應用系統、電子商務系統、網上B2B系統以及數據庫的保存維護等系統提供精密的標準時間信號和時間戳服務。

標準時間服務器的技術特點

1.嵌入式系統，無硬盤和風扇設計，防震設計，系統穩定可靠。

2.可同時為幾十萬臺客戶端、服務器、工作站提供時間授時服務。

3.支持WINDOWS、LINUX、UNIX、SUN SOLARIS、IBM AIX、HP-UX等操作系統及支持NTP協議的路由器、交換機、智能控制器等網絡設備。

4.支持GPS、北斗和IRIG-B碼同步。

5.支持NTP（Network Time Protocol,網絡時間協議）版本4。

6.支持14個10/100自適應以太網接口，物理隔離。

7.當鎖定到GPS北斗衛星時，其跟蹤UTC的時間精度優于30ns。

8.守時性能，時間保持單元的時鐘準確度優于7×10^-9。

9.采用交流或直流電源各一路供電，一路電源消失，裝置仍保持正常工作。

10.輸出NTP、IRIG-B（DC）碼、光纖B碼、PPS、PPM以及串口時間報文。

11.裝置采用全模塊化即插即用結構設計，支持板卡熱插拔，配置靈活，維護方便，同時為將來現場網絡改造擴建時增加對時端口提供了方便。

標準時間服務器的技術參數

1．裝置工作溫度：-20℃～+70℃，貯存溫度：-40℃～+85℃，濕度：<95%。

2．功耗：≤15W。

3．電源：220V/110V交、直流自適應,雙電源冗余供電。

4．外形尺寸：1U/2U、19英寸。

5．時鐘源：GPS信號、北斗衛星、IRIG-B碼、OCXO、銣原子鐘、CDMA、RS232可選。

6．MTBF≥80000小時；平均維修時間（MTTR）：一般不大于30分。正常使用條件下無須維護。

7．北斗接收模塊：接收頻率（BD2 B1 ）：1561.098±4MHz。接收機靈敏度：-157.6dBW；

TTFF：冷啟動:32s,熱啟動:1s,失鎖重捕獲:<1s。

8．GPS接收模塊接收頻率：1575.42MHz；接收靈敏度：捕獲〈-160dBW，跟蹤〈-163dBW；捕獲時間：裝置冷啟動時，〈2min，裝置熱啟動時，〈10S；內部電池類型：鋰電池，電池壽命：≮25000h。

9．網口支持協議：NTP/SNTP，ARP，UDP/ Time，Telnet，SNMP，MD5，ICMP，DHCP，TFTP，NTP V4，V3，V2，V1，NTP SERVER或NTP Client可選擇。

10．NTP/SNTP吞吐量：滿足每秒10000次時間請求。

11．授時天線長度標配30m,可選50、60、70、100、150、200m。

12．對時精度：脈沖、B碼：0.1μS，串口：10μS ，NTP/SNTP：0.2-10ms，PTP:70 nS。
