產品簡介：

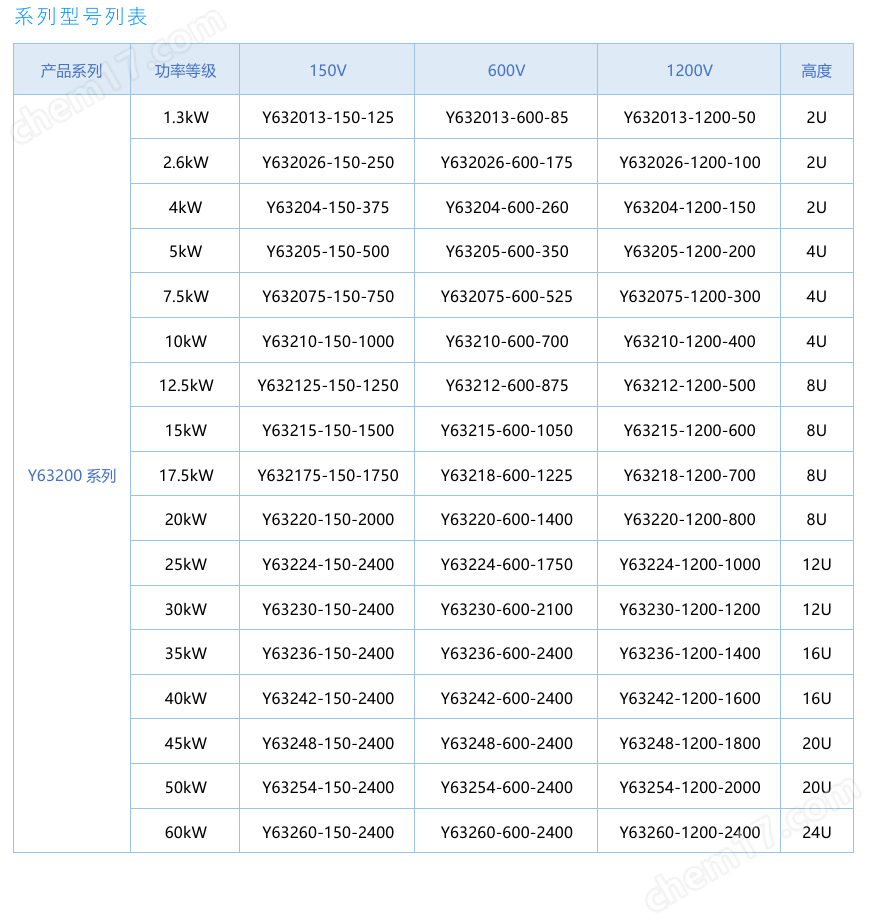

電壓：150V/600V/1200V:功率:1.3kw-60kW

Y63200系列大功率直流電子負載是盈月電子全新推出的電子負載。電壓量程分為150V、600V、1200V三種，功率范圍從1.3KW至60KW。該系列電子負載主要應用于新能源汽車OBC、動力電池、充電、功率電子、伺服/服務器電源、高壓UPS、軍工、光伏、電網儲能、航空航天等多領域的產品測試。采用全新一代數字控制器，內置五大基本模式以及七大進階模式，同時提供了序列化功能，滿足使用者的編程、自動化測試等多種需求。

產品特點：

? 單機功率：1.3kW～60kW，通過主/從并聯，最大功率可擴展至600kW

? 高功率密度：10kW/4U

? 精密測量技術，支持電壓0.015%+0.015%F.S.、電流0.04%+0.04%F.S.以及功率0.1%+0.1%F.S.的準確度（此指標在高溫下保持不變）

? 寬量程，同等容量下，提供了接近傳統大功率負載 2 倍的電流量程

? 優良的動態特性，最高96A/us的電流速升能力

? 內置定電流、定電圧、定電阻、定功率，短路模擬，過流保護測試，序列化測試等多項功能

? 內置溫度采集芯片以及調速型風機控制

? 保護功能完備，支持過電流\過電壓\過溫\反接\SENSE 保護等

? 內置電池模式，適用于放電測試進行電量積分、計時

應用領域 ：

? 動力電池、鉛酸電池、燃料電池的放電測試

? 直流充電樁/車載充電機、功率電子測試

? 智能制造、工業電機的測試、汽車電子測試

? 軍工航天電源、大功率開關電源、高壓UPS電源、通信電源、服務器電源的測試 1精密儀器及測試系統服務商

? 繼電器模擬負載、光伏組件陣列、風能發電虛擬負載測試

? 直流電源供應器以及電力電子元器件測試

? 儲能系統的模擬測試

超高功率密度、小體積、寬電壓

Y63200大功率直流電子負載具有較亮的電壓、電流輸入范圍，滿足高電流、低電壓或者高電壓、低電流的多種測試需求，采用高功率密度設計，體積是傳統電子負載一半，重量是三分之一。

基本模式：

Y63200 系列具有恒電流、恒電壓、恒電阻、恒功率四種基本工作模式。

CCD模式--快速動態以及 Vpp 測試

Y63200 系列內雪高速動態拉載測試功能，動態變化可高達 50KHz，用戶可以設定一段時間的重復次數，范圍為1~100000，或者持續進行動態拉載，如圖所示，可以設定電流的高低拉載值、拉載時間、上升下降斜率等。在進行動態拉載的同時，負載還提供電壓峰峰值的測量，，采樣頻率高達 500kHz。

LIST 模式--序列化拉載功能

Y63200 系列內置序列測試功能最多可以編輯8組數據，每組可編輯200步，每步可編輯執行時間，時間范圍為0-100s。在電池放電、同服器、通訊電源混合負載 調變等場合，提供不同的拉載電流波形，作為動態電流測試的有效補充辦法。

高精準測量：

Y63200 系列在電壓、電流測量方面均提供三個檔位。以 Y63206-1200-240 為例，電壓有150V/600V/1200V 三個檔位，同時滿定低壓、中壓、高壓三種區間的需求;電流具有 24A/120A/240A，可以針對不同應用場合的電流提供更精準的測量值。采用高精度 A/D、D/A 芯片，能夠支持電壓0.015%+0.015%FS、電流0.04%+0.04%FS.以及功率0.1%+0.1%FS.的準確度。

電池測試模式：

Y63200 系列具有電池測法功能。提供了定電流、定電阻、定功率三種放電模式，并且可以通過設置電壓國值以及測試時間(1秒~100000 秒)來控制電子負載的拉載，避免過放而損壞電池。同時，負載還提供放電電量顯示。電池測試模式也適用于超級電容以及其他類似的放電測試場合。

精準鎖定電源保護點：

當待測源輸出電流（功率）過大時，會帶來?yè)p壞風險，因此，待測電源多數會有過電流（功率）保護功能:當過載時，降低輸出電壓或者停止輸出。為此，負載提供這種情況的測試模式 --過電流測試（OCP），過功率測試（OCP）功能。設置好拉載電路與判斷電壓后，當負載檢測到電壓小于等于判斷電壓后，停止拉載，同時將發生保護瞬間的電流（功率）在顯示屏上顯示出來，并根據該保護點進行結果判斷。
