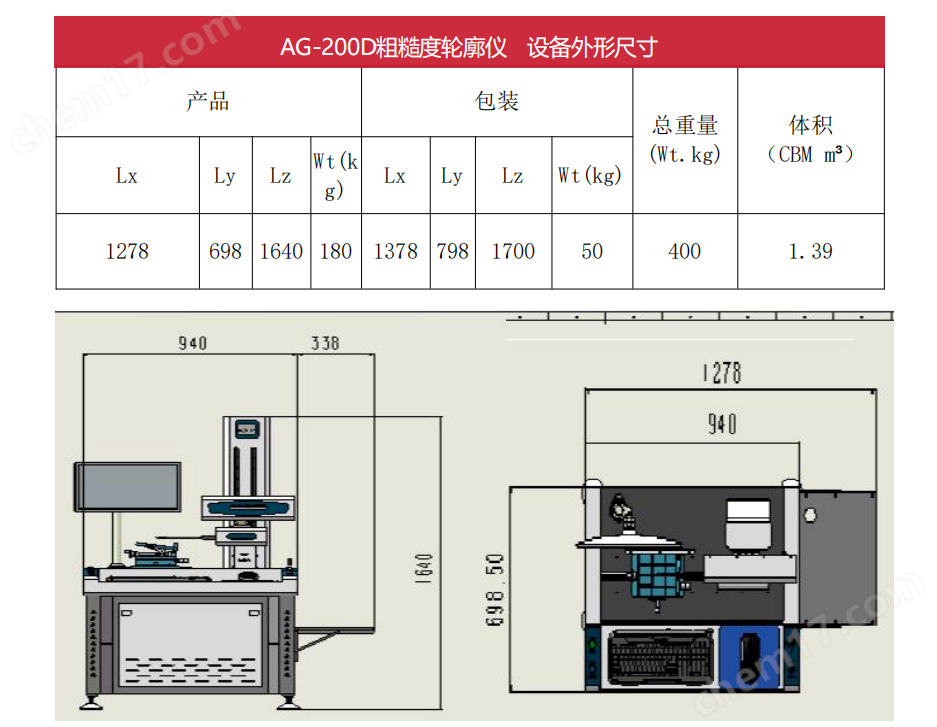

AG-200D艾格斯威粗糙度輪廓儀測量原理為直角坐標測量法，即通過X軸、Z1軸傳感器，測繪出被測零件的表面輪廓的坐標點，通過電器組件，將傳感器所測量的坐標點數據傳輸?shù)缴衔籔C機，軟件對所采集的原始坐標數據進行數學運算處理，標注所需的工程測量項目。此款儀器已可同國外進口儀器性能相比，各方面指標已達到國際標準，儀器符合國家標準GB/T3505-2000,GB/T6062-2001,GB/T10610-1998,以及國際標準ISO5436,ISO11562,ISO4287的要求。

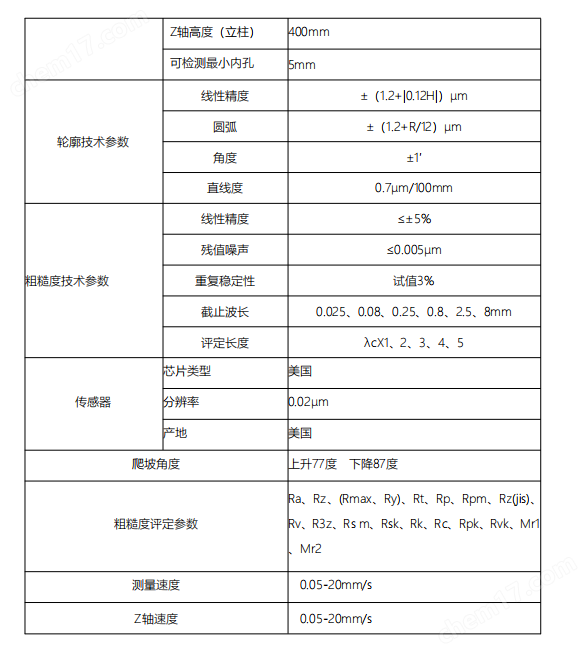

AG-200D艾格斯威粗糙度輪廓儀輪廓測量功能

尺寸：包含水平距離、垂直距離、線性距離、半徑、直徑

夾角：包含水平角、垂直角、夾角

位置公差：包含平行度、垂直度

形狀公差：包含直線度、凸度、圓弧輪廓度

輔助生成：包含輔助點、輔助線、輔助圓

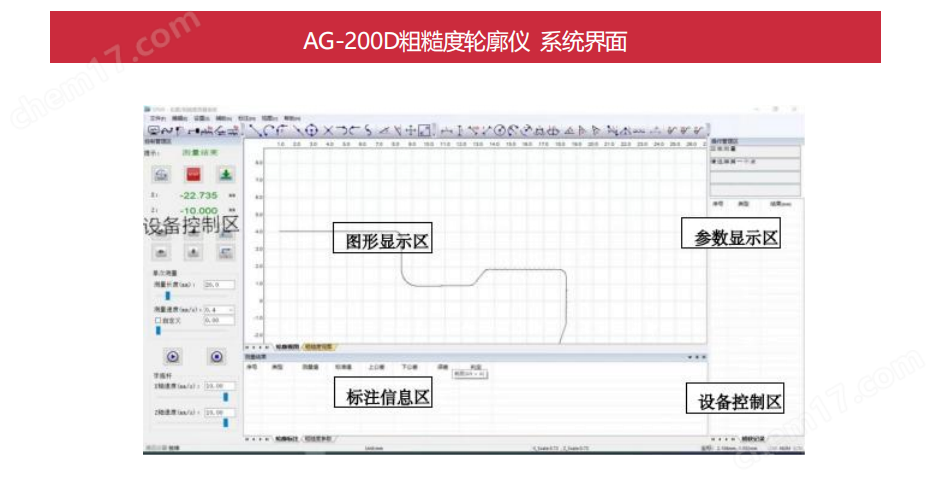

軟件系統界面如圖所示。系統界面主要包括：菜單、工具欄、狀態欄、圖形顯示區（輪廓及粗糙度視圖）、標注信息區（輪廓標注及粗糙度參數列表）、系統參數顯示區、設備控制區。

1）菜單/工具欄：見菜單和工具欄部分相應內容。

2）狀態欄：顯示當前操作提示、光標在圖形顯示區的坐標等信息。

3）系統參數顯示區：用于顯示和設置設備參數、測量參數及顯示參數等系統參數。

3、打印報告

零件測量、標注及參數評定完成后，可以將檢測結果打印出來。用戶通過打印信息設置對話框輸入檢測報告打印信息（零件名稱、零件號、檢測人、公司名稱等）以及選擇格式

輸出選項（輪廓/粗糙度圖形、輪廓標注信息列表、粗糙度評定參數列表），查看打印預覽結果即為打印結果，如圖所示。
