概述
可編程三相智能型數顯表適用于電力電網、自動化控制系統，主要測量電網中的各種電量參數，如電流、電壓、頻率、功率因數、有功功率、無功功率等，按照其附加功能劃分，可分為X、K、D、S四個系列數顯儀表。
X系列數顯儀表，主要是電網中對電流、電壓、功率、頻率、功率因數等電參量的測量和顯示，具有顯示直觀、精度高、穩定性好、抗震動等優點，交流真有效值測量，可用于波形嚴重畸變的場所。
K系列智能數顯儀表則是在X系列基礎上增加變比鍵可設功能。可選帶一路RS-485通信接口輸出（采用Modbus-RTU協議）以方便組網的數顯儀表。
D系列智能變送表是在X系列基礎上增加了模擬量變送輸出（4-20mA）等及一路RS-485通信接口（采用Modbus-RTU協議），并且可以直接三排數碼顯示或者單排數碼切換。
S系列數字式報警測控儀表則是在X系列的基礎上增加了繼電器輸出功能（實現“越限報警或遙控功能”），帶RS-485數字接口中，采用標準Modbus-RTU協議實現“遙測”功能，變比和通訊參數可通過儀表面板按鍵任意設置，使用靈活方便。
產品符合GB/T22264.1-2008 GB/T13978-2008
技術指標
| 參數 | ||
| 精度等級 | 0.5級（智能型），0.2級（經濟型） | |
| 顯示方式 | LED | |
| 輸入 | 標稱輸入 | 電壓AC100V、220V、380V等;電流AC1A、5A等 |
| 過負荷 | 特續：1.2倍 瞬時：電壓2倍/秒、電流10倍/5秒 | |
| 頻率 | 40~55Hz | |
| 電源 | 工作范圍 | AC、DC:85~270V 85~264V |
| 功耗 | <4VA | |
| 變送輸出 | DC4~20mA等電流輸出時負載<510Ω、DC1~5V等電壓輸出時負載>20kΩ | |
| 通訊接口 | RS485接口、Modbus-RTU協議、波特率默認2400/4800/9600/19200bps | |
| 繼電器輸出 | 繼電器輸出、繼電器觸點容量：AC5A/250阻性、DC5A/30V阻性 | |
| 開關量輸入 | 開關量輸入、干結點方式，R<500Ω接通;R>100KΩ斷開 | |
| 隔離耐壓 | 電源與輸入>AC2KV、電源與輸出>AC2KV、輸出與輸入>AC1KV | |
| 絕緣電阻 | ≥100mΩ | |
| 平均*工作時間 | ≥5000h | |
| 工作環境 | 存儲溫度：-10～55、相對濕度≤93%、無腐蝕氣體場 | |
| 儲存環境 | 存儲溫度：-20～75、相對濕度≤93% | |
| 海拔高度 | ≤2500m | |
外型尺寸及安裝方式
備注：三相儀表只限42方形 61方形 96型方形 6方形

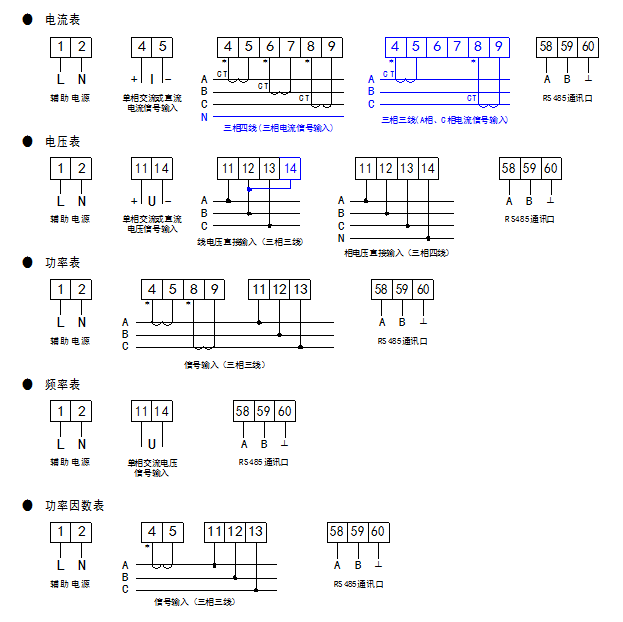

接線方式
注1：60#端子為通訊地，可接屏蔽線的屏蔽層或不接線，切不可接柜體地（否則打耐壓或雷擊時易損壞儀表通訊口）。 注2：K系列表中6方形、61方形和微方形表無60#端子，不接通訊地。 注3：三相電壓表三相三線接線可按圖中所示，或B相線不接12#端子直接接到14#端子。 注4：“*”為電流進線端。 具體接線方式請參照產品隨機接線圖。

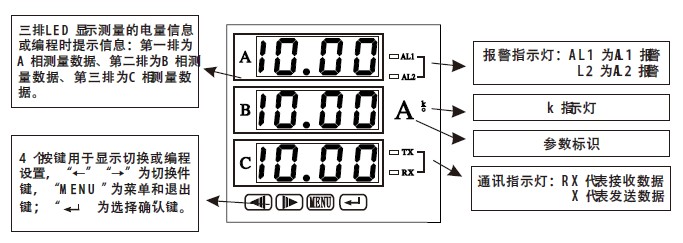

面板說明
