一、前言：本產品為*的創新型產品

創新點如下：

1.采用UF+RO+增效+EDI工藝，全程無耗材。
2.自來水進水，在北方多鹽地區無需軟化。
3.預處理采用兩組UF，納入PLC程序管理，自動相互沖洗，持續穩定的去除膠體，顆粒等物質，減輕RO膜的結垢負擔并延長膜使用壽命達3年以上。
4.廢水低于50%。工藝簡單、維護方便，*時間水質穩定在15MΩ·cm@25℃以上。
5.體積小，水耗電耗低，即可為單個實驗室服務，也可以建立管網，供應整棟實驗樓用水。以 100L/h的機器為例：每年可節約用水4800噸（按照每天2000L的使用量，每年使用300天）。設備總功率小于200W，每年可節約電量19800KW（按照每天2000L的使用量，每年使用300天）。
6. *使用自主研發EDI增效樹脂，使EDI模塊壽命得到延長，使用時間可達到10年之久。
7.UF/RO自動沖洗，RO/EDI水質不合格報警并自動修復功能。

  二、中揚EDI四代超純水系統技術參數說明

產品名稱	中揚EDIc型超純水機	產品型號	ZYpureEDIc-100-UP
生產廠家	北京中揚永康環保科技有限公司(*軍事醫學*衛生裝備研究所)
工藝流程
技術參數	1、產水速度： 100L/h（每天供應2000L超純水）。 2、取水速度：超純水：1-3L/min； 3、出水水質：     超純水：≥電阻率15MΩ·cm@25℃， TOC：<20ppb，顆粒：（>0.22μm）<1個/ml，微生物<1cfu/ml；符合中國實驗室用水規格GB6682-2008一級水標準；              熱原選配（熱原＜0.001EU/ml，熱原＜0.25EU/ml）
工作條件	1、進水水源：自來水。 2、工作電源: 220V/50HZ  50-100W。 3、工作環境：溫度:5～40℃；濕度:10%～80%。 4、設備尺寸：寬×深×高=600×600×1630mm
控制系統	◆全中文菜單，大屏幕LCD液晶顯示； ◆設備可依據RO產水電導率的高低，控制RO膜的廢水排放大小，達到節水的目的； ◆EDI產水水質可在10-18兆歐之間自動調整； ◆有RO膜防垢沖洗程序，定期滅菌，設定產水水量自動更換各級濾芯提醒功能zui大化延長機器使用壽命； ◆超純水自動循環功能，確保全系統無菌，開機自檢、缺水保護報警、停電自動復位、純水箱滿水后自動停機、超低壓保護、UF/RO自動沖洗，UF、RO沖洗時間及沖洗頻率可調，RO、EDI水質不合格報警并自動修復功能； ◆溫度補償功能滿足溫差所帶來水量水質變化； ◆實時在線監測自來水、RO水、超純水、高純水水質； ◆智能化抑菌消毒功能，有效延長機器壽命和保證取得高質量超純水; ◆0-100分鐘時間設定、定時定量定質取水免除人工取水管理； ◆日期與運行時間在線顯示； ◆具有機器歷史工作數據顯示以及歷史報警、故障記錄功能； ◆系統設置均由密碼保護，防止未經*的更改； ◆工作日放假兩種工作模式，保證水質水量要求及節約環保需要； ◆具有漏水/無水/各耗材使用壽命報警功能； ◆具備水質水量升級功能。
產品功能特點	★綜合運用中揚EDI技術及RO技術，以自來水為進水，連續產出純水和超純水。使用離子選擇性透過膜、離子交換樹脂和連續電流去除離子技術相結合，在無化學物質的條件下從水中去除離子。無需離子交換樹脂的酸堿再生，連續運行，保證產水水質穩定，產水率高，操作管理方便，勞動強度小，運行費用低。 ★完善的工藝技術：采用上的UF+RO+EDI的工藝技術，核心配件采用技術設計的EDI模塊，具有良好的分離效果和電再生性，不用頻繁更換、不消耗酸堿、節省大量運行成本，降低勞動強度，免除環境污染；
設備配置	◆ABS機殼，耐腐蝕、安全絕緣性能符合GLP安全要求； ◆高純水開機快速達到18.25MΩ·cm@25℃穩定水質； ◆自來水進水，全自動連續產水，*地滿足了實驗室用水需求； ◆前置UF組件，持續穩定去除膠體、顆粒、減輕RO膜的負擔，延長RO膜壽命達3年以上； ◆采用UF+RO+EDI工藝，UF兩備兩用，相互沖洗； ◆采用進口的RO膜、離子交換樹脂、拋光核子級樹脂、*高壓泵、電磁閥等，產品性能得到zui大化的保證； ◆自主研發生產增效樹脂、EDI模堆（有增效樹脂、EDI膜堆的發明），可使EDI壽命長達10年以上，在多鹽水質下，EDI產水穩定在17 MΩ·cm@25℃以上； ◆全部配件采用進口快速接頭連接，維護維修方便； ◆RS232通信接口，可選配外置微型打印機，直接輸出打印報告。 ◆標配有各種規格的純水水箱共選；
選配件介紹	1.進水穩壓裝置：進水水壓不穩定的情況下選用，保證設備的安全性和穩定性； 2.移動取水槍：可在超純水系統3米范圍內取水，提供終端過濾器，能夠去除微生物和顆粒； 3.高壓快速取水槍：用于大量快速的取水需求； 4.腳踏取水開關：可用腳踏方式取水，方便實驗操作。
適用行業	1.實驗室：化學分析、熒光分析、檢測分析、基因研究、生物試驗、組織培養等。 2.醫藥工業：醫用大輸液、注射制劑、藥劑、生化制品用水、醫用無菌水及人工腎析用水。 3.化學工業：化工反應冷卻、化學試劑、化肥及精細化工、化妝品制造工藝用水。 4.電子工業：半導體、液晶顯示器、計算機硬盤、印刷電路板、集成電路塊、顯像管制造等用水。 5.電力工業：熱力、火力發電鍋爐、中低壓鍋爐動力給水系統。 6.電鍍涂裝業：汽車、家電、建材等產品表面涂裝、鍍膜玻璃及蓄電池用水系統。 7.飲料業：礦泉水、純凈水、包裝飲用水、果汁濃縮、酒類生產、純生啤酒過濾等
其他說明	◆可建立超純水輸送管網，滿足5000㎡以內實驗室對水需求。 ◆隨機配純水箱一個、維護扳手一把、技術資料一份;  ◆供貨方免費提供現場設備安裝、調試和培訓。
運行成本	1、活性炭                    320元/支           一年一換

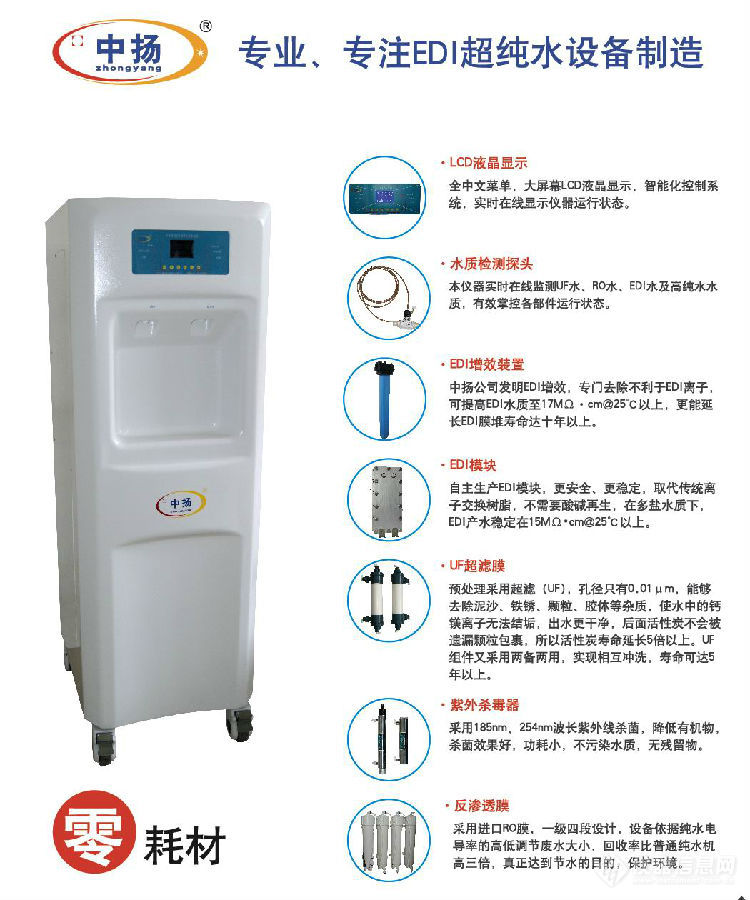

三、主部件簡介

1、超濾裝置
超濾(UF)薄膜則像一個分子篩，它以尺寸為基準，讓溶液通過極微細的孔，以達到分離溶液中不同大小分子之目的。
超濾膜是一種強韌、薄、具有選擇性的通透膜，通常認為其過濾孔徑約為0.01μm，可截留某種特定大小以上的分子，包括：膠質、微生物和熱源。較小的分子，例如：水和離子，都可通過濾膜。
   備注：UF做預處理可以延長活性炭壽命一倍，保守計算為兩年一次。測定余氯更精確。如果買點滴定液定期測試活性炭后的余氯，超量即換活性炭。反滲透壽命可以達到10年以上。我們在北京有已經運行10年沒換反滲透膜的案例！
如果定期測定余氯，設備運行10年，平均每年的維護成本只有320元。
2、活性炭過濾器
    內裝優質果殼活性炭，具有*的吸附過濾性能，對水中的余氯、異色、異味、有機物、細菌等具有很強的吸附作用，使出水余氯≤0.1mg/L，滿足反滲透膜的給水要求?？赏ㄟ^控制閥進行反洗，以沖洗掉其表面的污物，防止其堵塞，恢復其處理能力。
3、高壓泵
由于反滲透膜必須在一定的工作壓力下才能產出預期設計的水量及達到理想的脫鹽率，所以必須配置高壓泵為為反滲透膜提供足夠的工作壓力。進水具備低壓保護可防止進水缺水而泵空轉造成損壞。
4、反 滲透裝置
反滲透技術是目前很成熟的一種脫鹽技術，也是市場應用zui廣泛、適用范圍zui大的一種水處理工藝。能精密的濾除水中的細菌、病毒、金屬離子、鹽類、農藥及各種致癌物質，其工作壓力低、產水量大、脫鹽率高，易于維護。
備注：本儀器四代機反滲透出水水質可到電導率<5μs/cm
5、紫外線殺菌器
采用185nm、254nm長紫外線殺菌，其壽命長，殺菌效果好，而且其功耗小、不污染水質，無殘留物，管道式安裝方便。是目前上、zui有效的殺菌方法。采用進口燈管，壽命長、效果好。
6、EDI 模塊工作原理簡介
     電去離子（EDI)技術是電滲析與離子交換兩項技術的有機結合，即在電滲析淡水室隔板中填充離子交換樹脂，它即保留了電滲析可以連續除鹽和離子交換樹脂可以深度除鹽的優點，又克服了電滲析濃差極化的負面影響及離子交換樹脂需要酸堿再生的麻煩和造成的環境污染。
      EDI模塊可以用來代替?zhèn)鹘y(tǒng)的混床離子交換樹脂來制造純水、高純水，但與混床不同的是，EDI模塊淡水室隔板中填充的離子交換樹脂在工作時能夠自動獲得再生，不會飽和，因此不需要酸堿再生樹脂而停機，可以使產水過程非常穩定，且產品水水質好，zui大限度降低了純水制備的運行和維護費用。
     ＥＤＩ裝置屬于精處理水系統，一般多與反滲透(ＲＯ)配合使用,，組成預處理、反滲透、ＥＤＩ裝置的超純水處理系統,，取代了傳統水處理工藝的混合離子交換設備。ＥＤＩ裝置進水要求為電阻率為0.025-0.5ＭΩ·ｃｍ，反滲透裝置*可以滿足要求。ＥＤＩ裝置可生產電阻率高達18ＭΩ·ｃｍ以上的超純水。





                           四、工藝說明


    綜合運用反滲透（RO）技術和EDI技術，以自來水為進水，連續產出純水和超純水。使用離子半透膜、離子交換樹脂和連續電流去除離子技術相結合，在無化學物質的條件下從水中去除離子。無需離子交換樹脂的酸堿再生，連續運行，保證產水水質穩定，產水率高，操作管理方便，勞動強度小，運行費用低。
工藝設計：*的UF+RO+EDI的工藝設計，核心配件采用技術設計的EDI模塊，具有良好的分離效果和電再生性，不用頻繁更換、不消耗酸堿、節省大量運行成本，降低勞動強度，免除環境污染。
    UF、RO、EDI、拋光樹脂都具備自動和定時沖洗功能，顯示自來水、RO水、EDI、和終端取水四種水質，任何一段水質低于設定值均會出現報警和自我修復，并生成故障記錄。

  五、中揚產品特點解析

特別說明：

        1、可建立超純水輸送管網，滿足5000㎡以內實驗室對水需求；

       2、本儀器常規耗材*達到*，預處理采用雙級UF超濾設計，定時反沖

洗，給用戶節省預處理耗材費用及更換時間；

       3、本儀器*工藝流程UF+RO+EDI設計，核心部件EDI模塊為自主生

產，取代傳統離子交換樹脂，不需要循環再生，EDI模塊運行可達到10年之久；

       4、本儀器造水量以每小時計算，有20升-100升不等，根據客戶需求而定，價

格也不同。

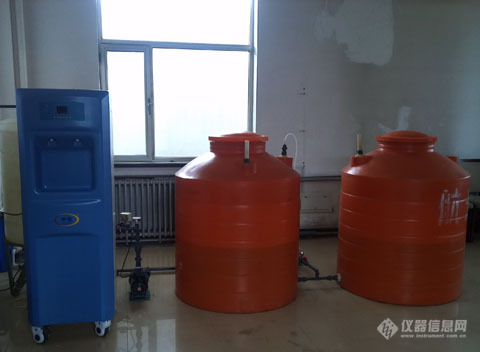

六、中揚產品安裝實例圖（與傳統工程機對比圖）

改造后：

1、一鍵操作，全自動運行。2、無需軟化、酸堿再生。

產水量：100L/h；                 廢水率：50%；

產水水質：15-18MΩ·cm；         功  率：200W。

改造前：

1、每兩天沖洗預處理一次（黃河水帶有大量細泥沙，常堵塞預處理裝置）

2、每周需要再生一次離子交換樹脂（消耗大量酸堿和人工）。

產水量：200L/h；                  廢水率：85%；

產水水質：0.03-15MΩ·cm；        功  率：3500W。

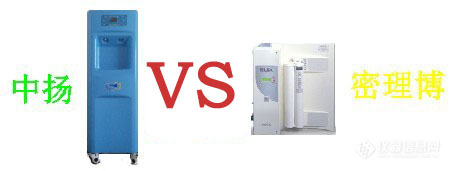

七、中揚EDI超純水系統、密理博Elix超純水系統對比表

八、可選擇網絡化輸送系統

輸送系統采用獨立控制，由輸送控制柜體、人機界面、網絡化遠程控制、輸送泵及全自動管道清洗消毒組成。

1、控制柜體防護等級IP55。

2、人機界面采用進口10寸彩屏。

3、網絡化遠程控制特點：

系統為網絡化智能控制系統，采用全自動PLC+LED觸摸屏。自動控制，支持自動運行和調試運行方式，具備完善的報警功能；系統支持遠程系統操作、程序維護、傳輸、數據監控；網絡內任意終端（計算機、平板電腦、手機）均可訪問；數據實時，在線監控，參數可遠程修改；機器自帶工業以太網接口、USB2.0接口和SD卡插槽，記錄歷史工作數據。

顯示純水箱液位，可顯示和設定輸出及回水壓力、流量、水質（電導率/電阻率）。任何一段壓力、流量、水質低于設定值均會出現報警和自我修復，并生成故障記錄。

具有機器歷史工作數據顯示功能、日期與運行時間在線顯示。

工作日、放假兩種工作模式，保證水質、水量要求及節約環保需要。

控制系統內置WEBSERVER，不需上位機組態。

具備系統升級功能，使用期間可根據用戶實際要求任意優化。

4、輸送泵

輸送泵使用格蘭富不銹鋼泵，一備一用，可手動、自動、根據設定時間切換，變頻控制，恒定輸出?？稍O定低液位停機保護，設定輸出壓力。

5、管路清洗消毒裝置

管路清洗消毒裝置是為了防止長時間使用管道內壁細菌生長。定期清洗整個管路系統。采用臭氧滅菌，制氧機輔助。

6、離子交換樹脂

使用陰陽混床樹脂，可把EDI水箱水質提升至18兆歐，輸送至末端。EDI已經把水質純化至15兆歐以上，所消耗的樹脂壽命極小，3年內無需更換。

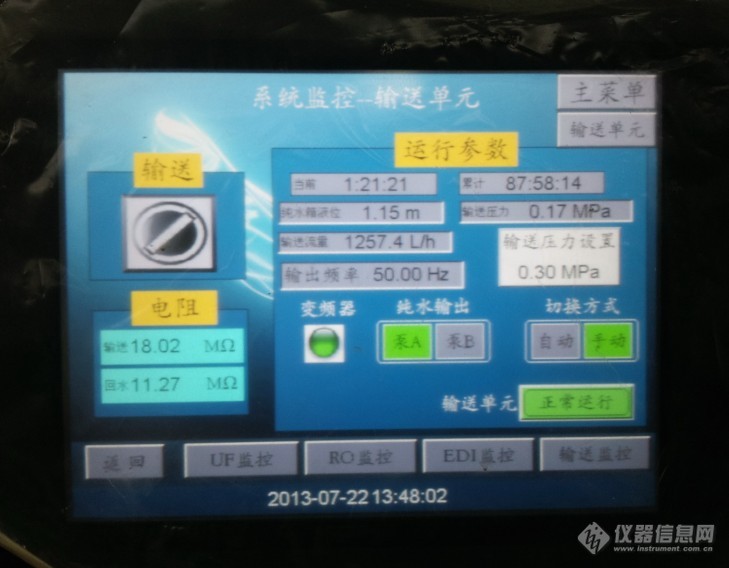

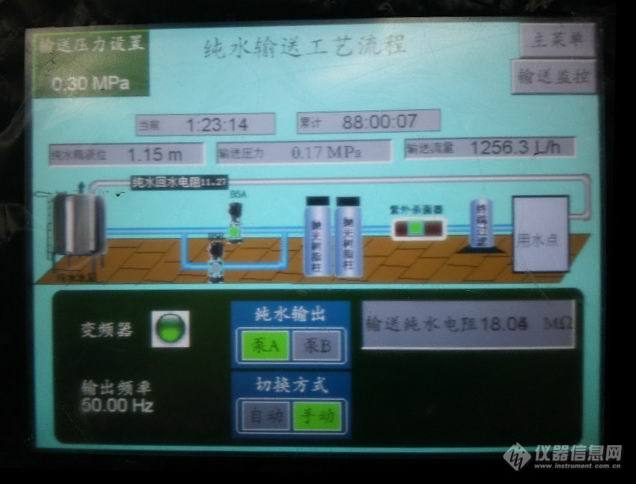

7、人機對話示意圖
