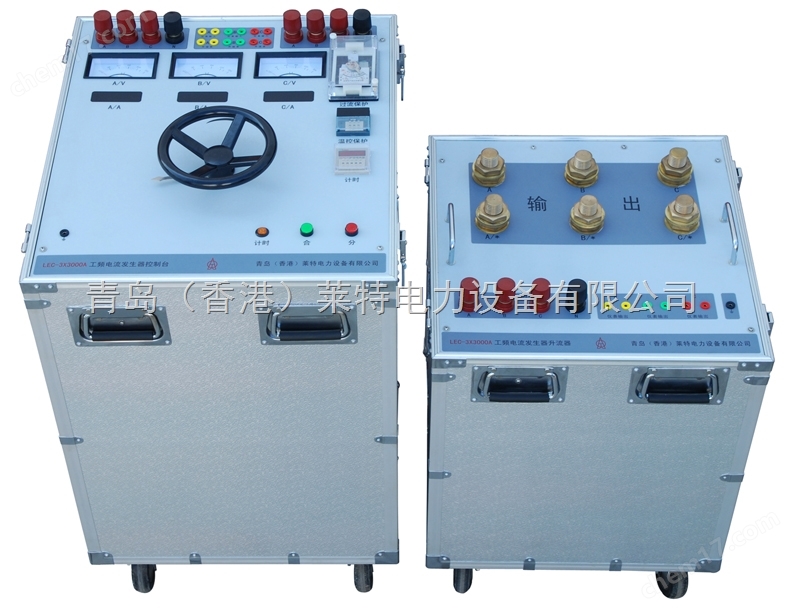

LEC-3×4000A三相工頻電流發生器，是本公司采用特殊繞線方法，選用進口優質晶體取向冷軋硅鋼片材料設計而成，重量、體積、損耗大大減小，高效低耗。電流發生器具有波形不失真，負載特性穩定可靠，操作簡便等特點。作為電器測試的配套設備，是繼電保護檢測人員的好助手。

  三相工頻電流發生器技術指標

3.1 輸入：AC 380V三相四線 50Hz

3.2 輸出：AC 0~3×4000A  功率：30KVA/單相

3.3 絕緣等級：E級

3.4 儀表精度等級：數顯0.5%

3.5 體積：1250×600×1200

4  三相工頻電流發生器使用方法

將輸出和被試品用導線接牢，將儀器頂端 “電流調節”手輪逆時針退到零位,再將儀器用導線接入三相電源(一定要接入零線)。然后，接通電源，送電后儀表亮, 此時面板上端三只電壓表分別顯示輸入的三相電壓值,下端三只電流表顯示為零,按下“合”按鈕,燈亮。此時，慢慢調節儀器頂端 “電流調節”手輪電流表應有輸出指

示, 直至所需值即可。

4.1儀器初級具有過流保護，如初級過流儀器會斷開輸出，在面板右上角設有過流繼電器，當設置高于１.５時或輸出電流高于1000A時不可長時工作。

4.2儀器設有溫控保護，若儀器內部溫度過高，儀器會斷開輸出。可人工在面板右側 “溫度控制”設置溫度，注意溫度設置不可過高以免損壞儀器。

4.3 儀器設有記時功能。如試驗時，可隨時按下記時按鈕，到時便會自動斷開輸出。時間設置在面板右側 “時間控制”。

4.4 儀器設有“聲光報警”

過流提示：當初級過流時儀器會切斷輸出，同時發出聲音和燈光提示。此時，須按下“分”按鈕聲光便會解除，解除后可繼續工作。溫度提示：當溫度接近設定值時，儀器便會切斷輸出，同時發出聲光提示。此時，須等溫度恢復后才能合閘工作。時間提示：當儀器工作達到所設時間時，儀器便會切斷輸出，同時發出聲光提示。如須繼續工作或解除提示只須彈起記時按鈕即可。

注：溫度設置一般不要高于65℃；

過流設置不要超過1.5處。

5  訂貨指南

LEC-3×4000A工頻電流發生器               1臺

使用說明書                            2份

產品合格證                            1份

產品保修卡                            1份

6  售后服務

6.1  保修范圍

儀器自購買之日起三年內保修，凡用戶遵守使用規則而產品質量低于技術標準規定的，本公司負責免費維修或更換。

6.2  終身維修服務

    對用戶保管、使用不當、自行拆裝造成儀器損壞，或超出保修期的維修服務，本公司只收取維修成本費。
