適用范圍：

密封制樣機主要用于對原材料的制粉，以供化驗使用。如：煤、焦炭、矸石、石灰石、各種礦石等。

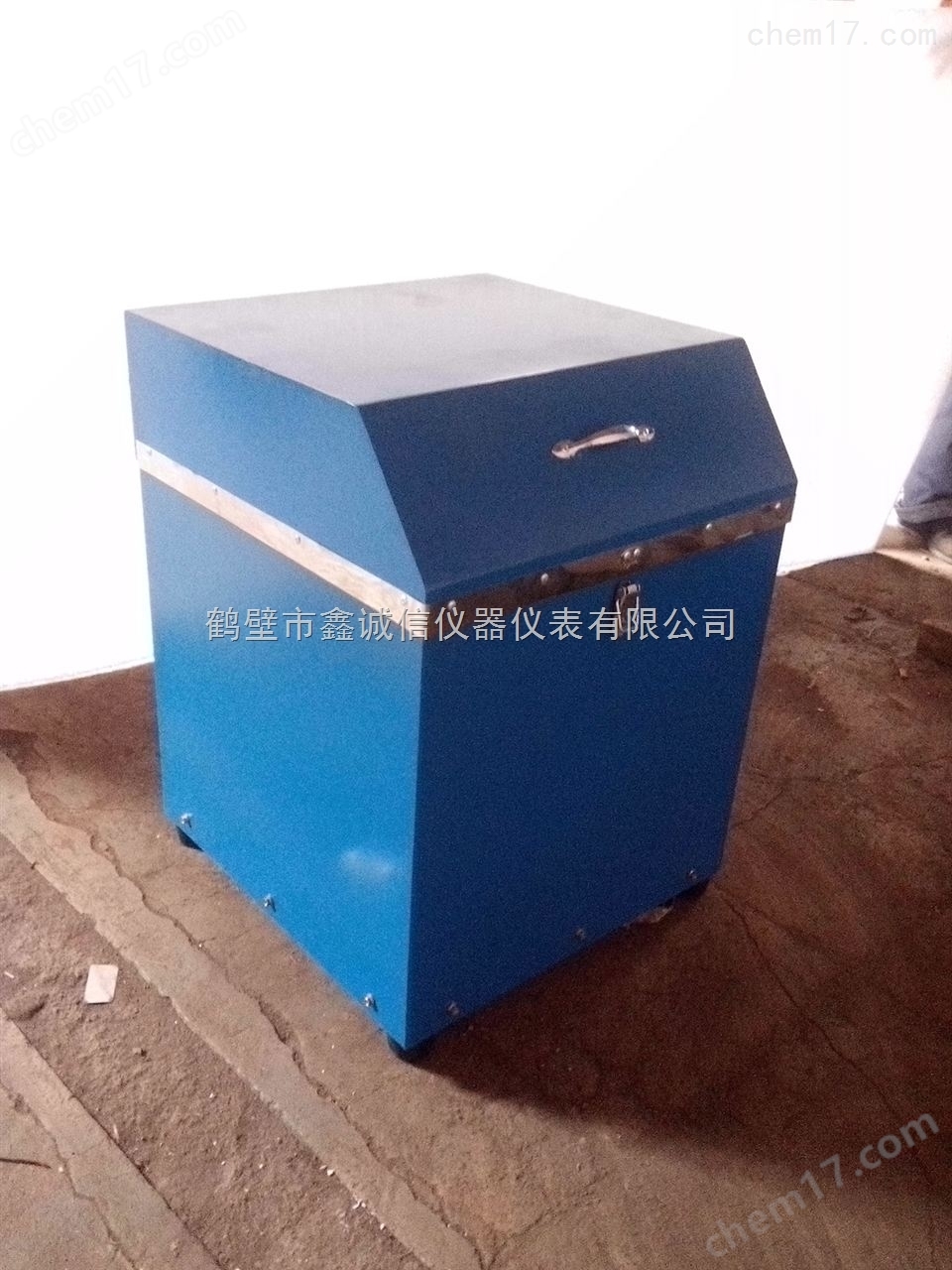

密封式化驗制樣粉碎機

其工作方式為震動研磨式。被研磨物料的z大粒度小于 13 毫米。被研磨物料的抗壓強度小于800kg/cm 2 。

設計合理，結構緊湊，維修方便，操作簡捷。在建筑行業、冶金行業、采礦行業、以及煤炭、煉焦、化工、有色金屬冶煉等行業化驗方面得到廣泛應用。

功能特點：

1.制樣粒度均勻，速度快，工作可靠，代表性符合同標要求。

2.制樣不需篩分可直接使用，工序少，生產效率高。

3.粉碎室密封設計，無粉塵污染，符合環保要求。

4.運轉平穩，噪聲小，符合安全生產要求。

1、裝料量(100g)  100  200   100×3

2、裝料粒度<13

3、出料粒度(目)  80目-200目（0.2mm）

4、粉碎時間min)  1-5min

5、電機功率  1.1KW

6、工作電源  三相 380v 50Hz±1Hz

7、外形尺寸 480 ×480 ×690     480 ×480 ×690        530 ×530 ×750

8、整機重量  120  130   150

結構概述：

本機主要有：外殼、底座、減震部分、動力部分、研磨部分、壓緊部分等組成。外殼由冷軋鋼板制成，將整個機件包裝起來，起到密封、安全和美觀作用。

底座由良好的吸震材料鑄造而成，它可以有效地遏制本機工作的不穩定和震動 . 減震部分由優質的彈簧組成 , 底座底部具有高強度、高性能、高彈性三優點，能有效把震動減至z低點，而后傳遞給底座，底座低部裝有減震橡膠墩，形成雙作用減震效果，使機器平穩運轉，減少震動和噪音。動力部分由電機、偏心錘、支撐鋼筒組成，當電機啟動后，帶動偏心錘旋轉，由于不同心和偏心錘的作用，形成一個高速周體動，并把這一體運動傳遞給研磨部分。支撐筒起著下聯結作用，由于支撐筒是一個封閉的裝置，又起到控制因偏心的劇烈震動引起的不安全事故。 研磨部分主要由鍋座、破碎鍋、破碎環、破碎錘組成，研磨部分接受了動力部分是動力后，在高速周體運轉帶動下，破碎環和破碎錘在破碎內頻繁撞擊并研磨，物料既在這種作用下，被撞擊并研磨成所要求的細粉末。

密封式化驗制樣粉碎機
