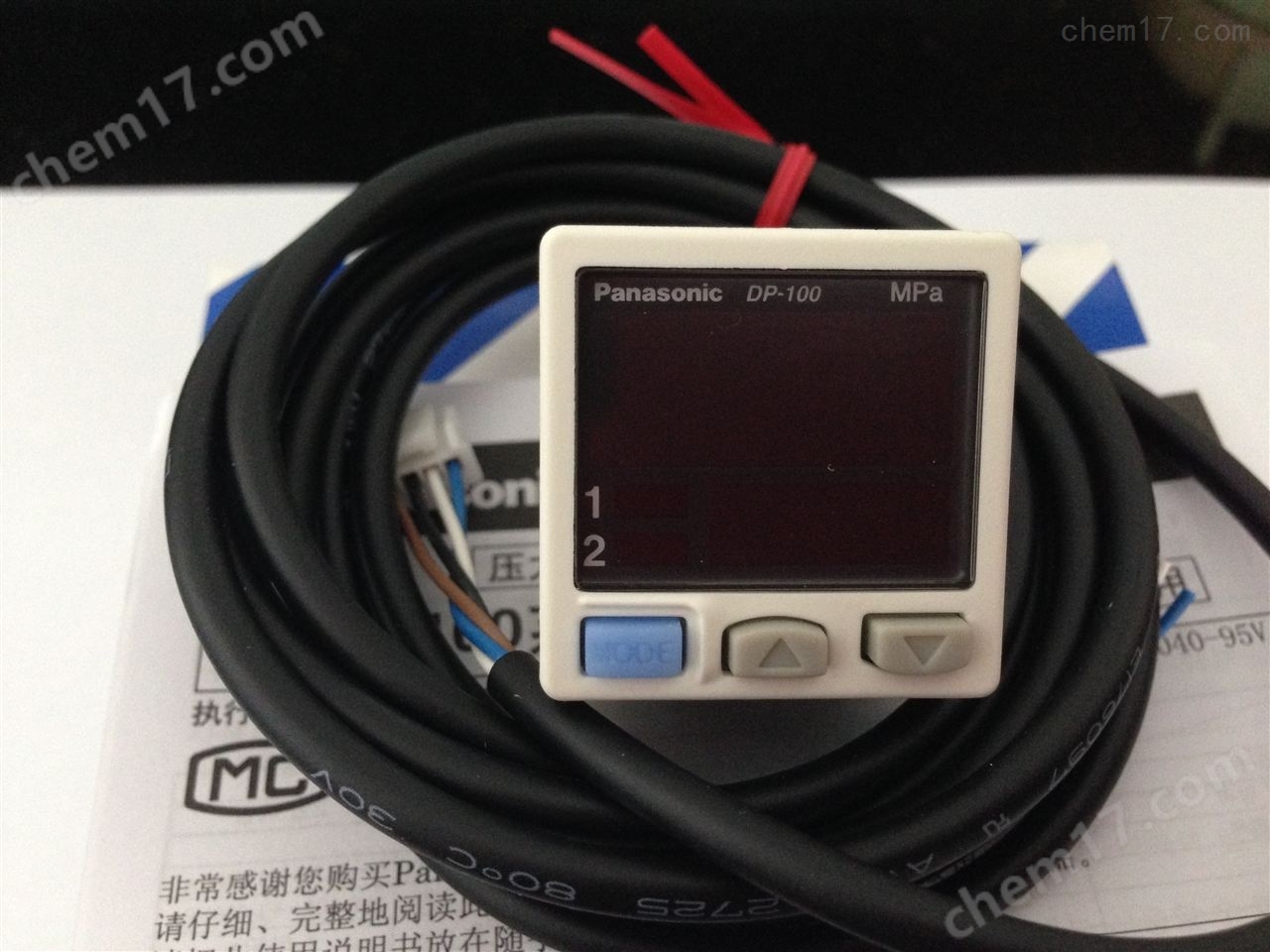

當前值”和“基準值”同時顯示，基準值可直接設定 松下數字壓力傳感器，氣壓表
□30mm的緊湊尺寸內配備雙畫面，當前值和基準值可以同時查看，無需切換畫面模式，即可輕松查看、設定基準值。基準值設定過程中也能進行ON/OFF動作，因此可以按照與旋鈕式傳感器相同的感覺進行設定。當然，還具有按鈕鎖定功能。

3色顯示( 紅、綠、橙) 數字顯示，更易辨認
主顯示部的顏色不僅會隨著輸出的ON/OFF動作而變化，設定過程中顏色也會變化。傳感器的狀況更容易掌握，從而減少操作錯誤。
  采用12個英文字母數字式顯示，提高了視覺辨認性能。

用途
電子元件的吸附確認 確認基準壓力 氣體泄漏測試


基本性能
所有品種均由大氣壓-真空兼用型組成系列 實現高精度傳感檢測
無需根據正壓、負壓來選擇傳感器，因此可以減少登錄的品種。
 低壓型可實現高精度檢測：分辨率1/2000、顯示單位0.1kPa、反應時間2.5ms(至5000ms可調)、溫度特性±0.5%F.S.、重復精度±0.1%F.S.。

功能
具備復制功能，能減少工時和人為失誤在主傳感器上每次連接一個傳感器，即可通過數據通信復制主傳感器的設定內容。需要對多個傳感器進行相同設定時，復制功能可以防止因設定錯誤而引發的故障。此外，也能在裝置進行設計變更時，減少作業指示書的變更。

傳感器的設定操作模式根據使用頻度分為3級日常進行的操作設定為“RUN 模式”、基本設定為“菜單設定模式”、高級功能為“PRO 模式”，按照設定內容的等級進行明確區分。設定操作更加簡便、易懂。

具備2個獨立輸出和3種輸出模式(標準型)具備2 個獨立的比較輸出，可以分別選擇不同的傳感檢測模式。2 個比較輸出中有1 個可用作警報輸出，此外，還能將不使用的輸出設為無效。
吸附用途，真空破壞也能確認!

確認基準壓力用途，可進行基準壓力的警報輸出！ 1.EASY 模式
進行比較輸出ON/OFF控制的模式。
( 注1)：應差可以固定為8 級。
( 注2)： 副顯示部在比較輸出1 時顯示“ P-1”，比較輸出2 時顯示“P-2 ”。
2.滯后模式
任意設定比較輸出的應差( 滯后)、進行ON/OFF 控制的模式。
( 注1)： 副顯示部在比較輸出1 時顯示“H1-1 ”、“Lo-1 ”，比較輸出2 時顯示“H1-2 ”、“Lo-2 ”。
3.窗式比較模式
按照設定范圍內的壓力，使比較輸出為ON 或OFF 的模式。
( 注1)：應差可以固定為8 級。
( 注2)： 副顯示部在比較輸出1 時顯示“H1-1 ”、“Lo-1 ”，比較輸出2 時顯示“H1-2 ”、“Lo-2 ”。

具備自動參照/ 遠程調零功能，可用zui少的操作，實現精度更高的壓力管理。(高功能型)自動參照功能可以在裝置的基準壓力出現變動時，通過外部輸入對比較輸出的判定值進行相應的補償；遠程調零功能可以將顯示值補償為0。這兩種功能分別適用于基準壓力變動劇烈的用途、或需要進行精確設定的用途，非常有效。
  松下數字壓力傳感器，氣壓表
定制副顯示部 設定內容一目了然
副顯示部可以顯示除基準值以外的任意文字和數值，可省卻在裝置上貼正常壓力值等的提示標簽。
 DP-100 的設定內容能以數字顯示進行提示，通過數值可輕易掌握設備的情況，在報修等時能夠起很大作用。

安裝
可在面板上緊密安裝備有安裝支架，適用面板厚度為1 ～ 6mm。

備有的金屬支架，支持緊密安裝。
使用傳感器安裝支架時，也能節省空間。
· MS-DP1-1
 · MS-DP1-5

電纜為單觸式連接 同時備有不附帶連接器電纜的型號(DP-10□-J)
附屬的帶連接器電纜(2m)，一觸即可輕松連接。

※作為選配件(另售)，還備有1m、3m、5m電纜。 可以使用市售的連接器及適當長度的電纜，減少浪費。

※市售連接器的*品種，請參閱P.64。

豐富的品種
短接口型重量輕又節省空間厚度僅30mm的薄型化，狹小的空間內也易于安裝。而且，
還比標準型輕約10g，可減輕機械手等活動部分的負擔。

※與L型接頭連接的示意圖。接頭請用戶準備。

備有Rc1/8轉接襯套，提高了與傳統型號的互換性(短接口型用)裝在DP-10□-M(短接口型)上后，可以將壓力孔從M5內螺紋轉變?yōu)镽c1/8內螺紋，口徑與DP2/DP3系列保持*。

壓力孔的方向可以轉換，能夠扁平地安裝在墻面上(短接口型用)將扁平附件裝在DP-10□-M(短接口型)上后，壓力孔和電纜可以從下方以及左、右方向引出，因此可以扁平地安裝在墻面等位置。

訂購指南
種類 形狀 額定壓力范圍 型號 壓力孔 比較輸出
標
準
接
口
型 亞
洲
型 標準 低壓用
* CN-14A-C2 附帶(2cm帶連接器電纜) －100.0～＋100.0kPa DP-101 M5內螺紋
＋
R1/8外螺紋 NPN開路集電極晶體管
高壓用 －0.100～＋1.000MPa DP-102
多功能 低壓用 －100.0～＋100.0kPa DP-101A
高壓用 －0.100～＋1.000MPa DP-102A
歐洲型 標準 低壓用 －100.0～＋100.0kPa DP-101-E-P M5內螺紋
＋
G1/8外螺紋 PNP開路集電極晶體管
高壓用 －0.100～＋1.000MPa DP-102-E-P
多功能 低壓用 －100.0～＋100.0kPa DP-101A-E-P
高壓用 －0.100～＋1.000MPa DP-102A-E-P
M8
連
接器型 標準 低壓用 －100.0～＋100.0kPa DP-111-E-P-J M5內螺紋
+
G1/8外螺紋 PNP開路集電極晶體管
高壓用 －0.100～＋1.000MPa DP-112-E-P-J
多功能 低壓用 －100.0～＋100.0kPa DP-111A-E-P-J
高壓用 －0.100～＋1.000MPa DP-112A-E-P-J
北美型 標準 低壓用 －100.0～＋100.0kPa DP-101-N M5內螺紋
＋
NPT1/8外螺紋 NPN開路集電極晶體管
DP-101-N-P PNP開路集電極晶體管
高壓用 －0.100～＋1.000MPa DP-102-N NPN開路集電極晶體管
DP-102-N-P PNP開路集電極晶體管
多功能 低壓用 －100.0～＋100.0kPa DP-101A-N NPN開路集電極晶體管
DP-101A-N-P PNP開路集電極晶體管
高壓用 －0.100～＋1.000MPa DP-102A-N NPN開路集電極晶體管
DP-102A-N-P PNP開路集電極晶體管
短
接
口
型 亞洲型 標準 低壓用 －100.0～＋100.0kPa DP-101-M M5內螺紋 NPN開路集電極晶體管
DP-101-M-P PNP開路集電極晶體管
高壓用 －0.100～＋1.000MPa DP-102-M NPN開路集電極晶體管
DP-102-M-P PNP開路集電極晶體管
多功能 低壓用 －100.0～＋100.0kPa DP-101A-M NPN開路集電極晶體管
DP-101A-M-P PNP開路集電極晶體管
高壓用 －0.100～＋1.000MPa DP-102A-M NPN開路集電極晶體管
DP-102A-M-P PNP開路集電極晶體管

不附帶電纜(帶連接器)的型號
備有不附帶電纜(帶連接器)的型號，訂購時請在型號的末尾加上“-J”。
(例)DP-102A-P的不附帶電纜產品為“DP-102A-P-J”。
附件
·CN-14A-C2(2m帶連接器電纜)

選配件(另售)
品名 型號 說明
帶連接器電纜 CN-14A-C1 長1m 0.2mm2 4芯單側帶連接器的橡膠絕緣電纜
電纜外徑：ф3.7mm
CN-14A-C2(注1) 長2m
CN-14A-C3 長3m
CN-14A-C5 長5m
帶連接器電纜(耐彎曲型) CN-14A-R-C1 長1m 0.2mm24芯單側帶連接器的耐彎曲橡膠絕緣電纜 電纜外徑：ф3.7mm
CN-14A-R-C2 長2m
CN-14A-R-C3 長3m
CN-14A-R-C5 長5m
帶M8連接器電纜 CN-24A-C2 長2m 用于M8連接器型一端帶連接器
電纜外徑：ф4mm，ф0.157in
CN-24A-C5 長5m
連接器 CN-14A 殼體10個、觸頭40個的套件
傳感器安裝支架 MS-DP1-1 可以將傳感器安裝在底面或頂面方向。也可以多臺傳感器緊密安裝。
MS-DP1-5 可以將傳感器安裝在背面方向。也可以多臺傳感器緊密安裝。
面板安裝支架 MS-DP1-2 可以安裝在厚度1～6mm的面板上。也可以多臺傳感器緊密安裝。
MS-DP1-4 可以將DP2/DP3系列替換為DP-100系列。新設計時，請使用MS-DP1-2。
正面保護罩 MS-DP1-3 保護傳感器的調整面。(使用面板安裝支架時，可以安裝此保護罩。)
轉接襯套 MS-DP1-7 裝在DP-10□-M上，將壓力孔轉換為Rc1/8內螺紋?？梢蕴鎿QDP2/DP3系列的產品。
扁平附件 MS-DP1-FM M5內螺紋 將壓力孔和電纜的方向轉至下方或左、右方向，扁平地安裝在墻面上。
MS-DP1-FR Rc1/8內螺紋
MS-DP1-FN NPT1/8內螺紋
MS-DP1-FE G1/8內螺紋
注：1)附屬于傳感器。 帶連接器電纜 帶M8連接器電纜
·CN-14A-C□ ·CN-14A-R-C□
 ·CN-24A-C2 ·CN-24A-C5

傳感器安裝支架
·MS-DP1-1
 ·MS-DP1-5

面板安裝支架、正面保護罩
·MS-DP1-2 ·MS-DP1-3
 ·MS-DP1-4

扁平附件
·MS-DP1-FM

連接器的*產品
日本壓接端子制造(株)生產 觸頭：SPHD-001T-P0.5、
殼體：PAP-04V-S 注意：*產品的有關詳情請向生產商咨詢。
壓接工具的*產品
日本壓接端子制造(株)生產 型號：YC-610R
注意：*產品的有關詳情請向生產商咨詢。 ·MS-DP1-FR ·MS-DP1-FN ·MS-DP1-FE

主體重量： MS-DP1-FM　約15g MS-DP1-FR/FN/FE　約25g
附帶M 3 螺絲( 長8 m m ) 2 個、M 4 螺絲( 長20mm)2個
轉接襯套
·MS-DP1-7
