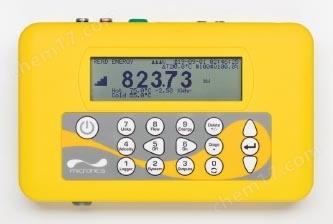

PF333AB 便攜式超聲波流量計

梅克羅尼PF系列超聲波流量計,能夠在管外(非侵入式) 測量液體流量。儀器操作簡單，只需按菜單提示操作并進行一些簡單設置，就可為用戶提供快速、準確的流量測量。儀器結構緊湊、結實、可靠，PF系列流量計產品在工業環境也能提供穩定的性能。

工作原理

PF系列超聲波流量計是一種時差式的超聲波流量計,用夾鉗式傳感器獲取信號,可精確測量封閉管內的液體流量,而無需向管壁中插入任何機械部件或侵入到液體流動系統中。測量只需幾分鐘安裝，無需關閉流量或排出管內液體。

當超聲波在兩個傳感器之間傳播時，超聲波的傳播速度在通過液體時被在管中流動的液體流速而輕微加速，當超聲波傳播的方向與液體流速相反時，則液體的流速會引起傳播聲波的減速。兩者之間的時間差剛好與管中的流速成正比。在測量完流速后，如果知道管道的截面積，就可以容易地計算出流量值。

PF333系列超聲波流量計可以配置Pt100四線溫度傳感器，可以根據EN1434-6標準計算出熱流量。

PF系列超聲波流量計特點：

l測量范圍：0.1m/s-20m/s

l顯示器：64×240象素圖形顯示

l通過16鍵控制面板進行設置

l可用電池或電源供電

l充電電池

l電池壽命：全部充電后20小時，與負載狀況有關

l電源：110V或240VAC±10%通過PSU供電

l精度:當管徑（內徑）ID>75mm,流速>0.2m/s時         讀數的±0.5%至±2%

l精度:當管徑（內徑）ID為13-75mm, 流速>0.2m/s時    讀數的±3%

l產品通過CE認證

PF333便攜式超聲波流量計技術參數

手提箱：PF333裝在堅固的攜帶箱中，防護等級IP67

PF333AB: 配置AB雙傳感器，測量管徑范圍（內徑）13mm～2000mm

傳感器工作溫度：標準A組和B組傳感器：-20℃至+135℃

高溫A組和B組傳感器：-20℃至+200℃

磁性支架：可加選磁性支架

溫度傳感器：Pt100四線溫度傳感器，溫度測量范圍0℃至+200℃，分辨率0.1℃

數據通訊接口：USB

三脈沖輸出：脈沖或頻率。光隔離MOSFET繼電器（電流150mA,隔離電壓100V AC/DC）。脈沖輸出用于流

量和報警，頻率輸出用于流速。脈沖輸出可以配置成總流量、低信號、低流速

4-20mA輸出：光隔離，隔離電壓1500V,負載620歐姆

數據記錄：可存1億個數據點，最多命名12個記錄塊名?？稍趦x器上文本或圖形格式實時顯示或存貯測量數據，也可通過USB下載至電腦
