HCIX5 雙向精密自準直儀(10m)
參考價 | ¥ 10000 |
訂貨量 | ≥1 |
- 公司名稱 上海弘測儀器科技有限公司
- 品牌
- 型號 HCIX5
- 產地 上海
- 廠商性質 生產廠家
- 更新時間 2018/5/14 9:00:00
- 訪問次數 220
聯系我們時請說明是化工儀器網上看到的信息,謝謝!

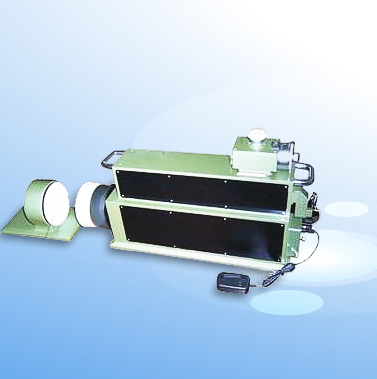

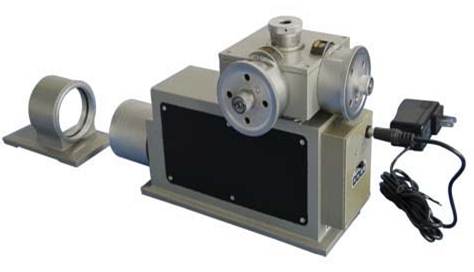

HCIX5型 雙向精密自準直儀(10m)
產品簡介 Product introduction
HCIX5型 雙向精密自準直儀(10m)是一種高精度測角用的精密光學儀器。它廣泛用于測量導軌的直線性、精密平板的平面度、基面之間的垂直度和平行度、精密軸系的晃動誤差等;同時還可以來測量各種棱鏡的角度差和平鏡的平行差以及測量檢驗各種棱鏡、平鏡與裝配基準面之間的角度誤差。該儀器主要用于小角度的精密測量,如多面棱體的檢定。也可測量高精度導軌等精密零件的直線性、平行性、垂直性及相對位置。在精密測量和儀器檢定中還可作非接觸式定位,又可作自動測量。該儀器具有安裝、使用方便等特點,是精密機械、儀器制造及有關科研、**的檢測儀器。
應用領域 Application fields
該儀器是一種應用光學自準直成象測微原理的高精度測角儀器,它利用光學自準直法,把角度量變成線值量,由微型線位移光柵傳感器測出線值變化量,間接地把角度變化量測出來。它廣泛用于小角度的精密測量。如:配合多面棱體用來檢驗各種分度圓(多點分度臺、光學分度臺、轉臺、測角儀等)的分度誤差;測量導軌的直線度、精密平板的平面度、基面之間的垂直度和平行度、精密軸系的晃動誤差等;同時還可以用來測量各種棱鏡的角度差和平鏡的平行差以及測量檢驗各種棱鏡、平鏡與裝配基準面之間的角度誤差。因此該儀器可以在機械制造業、精密儀器制造業、計量室、光學實驗室、光學冷加工車間及光學儀器的裝配、調整、檢驗等多方面廣泛得到應用。可廣泛應用于各級計量單位、研究所、大學試驗室、及大廠計量室和車間加工現場,對機床、儀器的精密導軌和精密平板作運動直線軸和平直度測量,以角度儀器和器具的角值精度測定。
技術指標 Technical indicators
1、測量距高:0~10m
2、測量范圍:角值±10′,線值±582um
3、測量精度:角值:100″內±8″,線值:97um內±2um
4、對準精度:0.5″
5、分格值:角值:1″/,線值:L/220 um(L為反射鏡機座的有效長度,mm)
6、基面尺寸:200×72mm
7、輸入電源:6V/5W
8、外型尺寸:272×116×164mm
標準配置 Standard configuration
序號 | 名稱 | 數量 |
1 | 主機 | 1臺 |
2 | 可調式反射鏡 | 1只 |
3 | 變壓器 | 1只 |
4 | 物鏡保護罩 | 1只 |
5 | 燈泡 | 1只 |
6 | 電源線 | 1根 |
7 | 隨機文件 | 1套 |
選配附件 Optional accessories
1、帶磁性座的反射鏡
2、光學直角器
3、光學取景器
4、激光找準器
注意事項 Precautions
1、儀器及被測量零件應放在較穩定的工作臺上。工作環境應力求溫度恒定,做測件與儀器中間不得有抖動的氣流,如通風口、暖氣片、電烙鐵、臺燈、人體溫度等,應盡量避免其影響。
2、觀察表而鍍反射膜的反射鏡自準像應選擇小功率燈泡,觀察表面未鍍反射膜的光學零件(如平行平板、棱鏡等)的自準像則應選擇功率大的燈泡,該儀器可使用6v5w以下的小燈泡。
3、在可能的情況下每一個自準像多次瞄準所讀取的讀數取平均值計算可降低瞄準誤差,提高儀器精度。一般取3~5次。
