先導式電磁閥作用
- 公司名稱 普雷沃閥業（上海）有限公司
- 品牌
- 型號
- 產地 上海
- 廠商性質 經銷商
- 更新時間 2015/11/24 10:33:10
- 訪問次數 736
聯系我們時請說明是化工儀器網上看到的信息，謝謝!
先導式電磁閥作用，當通電時，電磁力把先導孔打開，上腔室壓力迅速下降，在關閉件周圍形成上低下高的壓差，流體壓力推動關閉件向上移動，閥門打開；斷電時，彈簧力把先導孔關閉，入口壓力通過旁通孔迅速腔室在關閥件周圍形成下低上高的壓差，流體壓力推動關閉件向下移動，關閉閥門。 先導式電磁閥為有壓差啟動，管道內必須有0.3bar啟動壓力

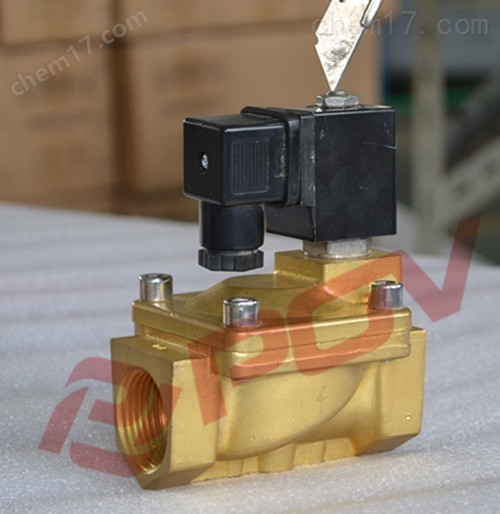

先導式電磁閥作用閥體
接口尺寸：1/8-2’
流量通徑：3-50mm
閥體材質：鍛銅、304、316
連接方式：G螺紋、NPT螺紋、法蘭
壓力等級：0.3-16bar
結構形式：先導式（管道內必須有0.3bar啟動壓力）
控制方式：常閉式、常開式
組件
密封材質：NBR：0℃-80℃、VITON：0℃-120℃
環境溫度：0℃-65℃
安裝方式：按閥體上標記流向安裝；為增強使用壽命，線圈向上，水平安裝
線圈電壓：AC24V/110V/220V/230V/240V 50/60HZ DC24V/12V ±10%允許波動
防爆等級：可選EX m II BT4
尺寸圖
接 管 徑 | 流量 | CV | 壓力差（Kgf/cm2) | 功率 | 外行尺寸 長×寬×高 A×B×H | 重量KG | 型號 | ||||||||
zui 小 力 | zui大工作壓力 | ||||||||||||||
空氣 | 水、 | 輕油≤20CST | VA | W | 鍛銅 | 不銹鋼 | |||||||||
AC | DC | AC | DC | AC | DC | AC | DC | ||||||||
1/4” | 10.5 | 1.47 | 0.1 | 16 | 10 | 16 | 10 | 13 | 10 | 22 | 13 | 54*33*95 | 0.51 | POP1-10 | POP1-10B |
3/8” | 10.5 | 1.68 | 0.1 | 16 | 10 | 16 | 10 | 13 | 10 | 22 | 13 | 54*33*95 | 0.49 | POP2-10 | POP2-10B |
13.0 | 4.5 | 0.5 | 16 | 16 | 16 | 16 | 13 | 13 | 22 | 13 | 66*48*112 | 0.8 | POP1-13 | POP1-13B | |
1/2” | 10.5 | 1.75 | 0.1 | 16 | 10 | 16 | 10 | 13 | 10 | 22 | 13 | 54*33*95 | 0.46 | POP3-10 | POP3-10B |
13.0 | 4.5 | 0.5 | 16 | 16 | 16 | 16 | 13 | 13 | 22 | 13 | 66*48*112 | 0.7 | POP2-13 | POP2-13B | |
3/4” | 20 | 7.6 | 0.5 | 16 | 16 | 16 | 16 | 13 | 13 | 22 | 13 | 75*58*118 | 0.9 | POP-20 | POP-20B |
1” | 25 | 12 | 0.5 | 16 | 16 | 16 | 16 | 13 | 13 | 22 | 13 | 96*70*131 | 1.4 | POP-25 | POP-25B |
11/4” | 35 | 22 | 0.5 | 16 | 16 | 16 | 16 | 13 | 13 | 22 | 13 | 131*96*146 | 2.8 | POP-35 | POP-35B |
11/2” | 40 | 30 | 0.5 | 16 | 16 | 16 | 16 | 13 | 13 | 22 | 13 | 131*96*146 | 2.7 | POP-40 | POP-40B |
2” | 50 | 48 | 0.5 | 16 | 16 | 16 | 16 | 13 | 13 | 22 | 13 | 165*120*167 | 4.8 | POP-50 | POP-50B |
法蘭 連接 | 25 | 12 | 0.5 | 16 | 16 | 16 | 16 | 13 | 13 | 22 | 13 | 法蘭尺寸 見下圖 | 2.7 | 鍛銅材質 沒有法蘭 | POP-25FB |
35 | 22 | 0.5 | 16 | 16 | 16 | 16 | 13 | 13 | 22 | 13 | 5 | POP-35FB | |||
40 | 30 | 0.5 | 16 | 16 | 16 | 16 | 13 | 13 | 22 | 13 | 5.3 | POP-40FB | |||
50 | 48 | 0.5 | 16 | 16 | 16 | 16 | 13 | 13 | 22 | 13 | 7.9 | POP-50FB | |||
65 | 52 | 0.5 | 10 | 10 | 10 | 10 | 8 | 6 | 33 | 20 | 13.5 | POP-65FB | |||
80 | 80 | 0.5 | 10 | 10 | 10 | 10 | 8 | 6 | 33 | 20 | 15.6 | POP-80FB | |||
100 | 128 | 0.5 | 10 | 10 | 10 | 10 | 8 | 6 | 33 | 20 | 22 | POP-100FB | |||
法蘭連接電磁閥尺寸圖
DN | A | B | C | D | E | N-F | G | H |
25 | 134 | 13 | 2 | 110 | 58 | 4-16 | 85 | 160 |
32 | 160 | 15 | 2 | 135 | 74 | 4-18 | 100 | 175 |
40 | 160 | 15 | 2 | 145 | 84 | 4-18 | 110 | 180 |
50 | 200 | 16 | 2 | 160 | 88 | 4-18 | 125 | 207 |
65 | 250 | 19 | 3 | 185 | 118 | 4-18 | 145 | 250 |
80 | 270 | 19 | 3 | 202 | 134 | 8-18 | 160 | 262 |
100 | 342 | 21 | 3 | 222 | 162 | 8-18 | 180 | 287 |
