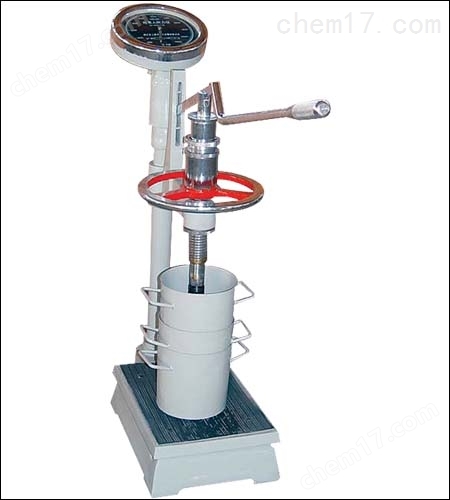

混凝土貫入阻力儀試驗規(guī)程
     1、混凝土放于儀器底盤上，松開調(diào)節(jié)螺套，選裝上合適的貫入針。
     2、旋動調(diào)節(jié)螺塞使壓力表指針對準刻度零線。
     3、將動作鈕子開關(guān)置于調(diào)整位置，將正反轉(zhuǎn)鈕子開關(guān)置于正轉(zhuǎn)位置，按工作按鈕后試料容器在2秒后。開始上升，待停止以后，即可調(diào)整。調(diào)整時擰松調(diào)節(jié)螺套將貫入針調(diào)至剛好接觸試料面，擰緊調(diào)節(jié)螺套固定貫入針。再按動動工作按鈕，秒鐘以后試料容器升高25mm，即貫入到zui深位置，讀取壓力表貫入阻力并記錄，試料容器停留4秒鐘以后，開始下降，7秒鐘后恢復原位。自動停機，一次測試完成。

混凝土貫入阻力儀價格使用說明：
       1. 混凝土貫入阻力儀是測定砼拌合物初凝與終凝的時間。塑性砼拌合物用5mm的篩從拌合物中篩取砂漿、并拌合均勻，將砂漿分別裝入三只砂漿筒經(jīng)振搗（或插搗35次）使其密實砂漿表面應(yīng)低于筒口約10mm，編號后置于溫度20±3度的環(huán)境中以待試驗。在其它較為恒定的溫度中進行試驗時，應(yīng)在試驗結(jié)果中加以說明，試驗用砂漿允許按砼中砂漿的配合比稱料，用人工或機械充分拌合制取，從砼拌合完畢起經(jīng)2h開始貫入度測試。測試前5分鐘在砂漿筒底一側(cè)墊高合適高度，使筒傾斜，吸去表面泌水，測試時砂漿筒置于測試平臺上。按動置零鍵，

        2.使表盤顯示為零，然后將測針端部與砂漿表面接觸，按動手柄，徐徐加壓經(jīng)10秒，使測針貫入砂漿深度25mm時按動鎖定鍵，即為貫入壓力，工作完成后再按置零鍵。每只砂筒每次測1-2個點，此后每隔一小時測一次，或根據(jù)需要規(guī)定測試的間隔時間，測點間距應(yīng)大于20mm。在臨近初凝及終凝時應(yīng)適當縮短測試時間加密測點，如此反復進行直至貫入阻力大于28MPa為止，測試過程中，需根據(jù)砂漿的凝固情況，參考下表規(guī)定適時更換測針。

混凝土貫入阻力儀計算公式：

     為了便于計算貫入阻力（Mpa）得出下列算式：
     P=F/S
式中：P-------貫入阻力（Mpa）
      F-------貫入深度達到25mm時的壓力（N）
      S-------貫入測針截面積（mm）2
以三個測值的平均值作為試驗結(jié)果，以貫入阻力為縱坐標，測試時間為橫坐標，繪制貫入阻力時間關(guān)系曲線，以3.5Mpa及28Mpa劃兩條平行橫坐標的直線，直線與曲線交點橫坐標值即為初凝與終凝時間。
混凝土貫入阻力儀用途：
      本方法適用于從混凝土拌合物中篩出的砂漿用貫入阻力法來確定坍落度值不為零的混凝土拌合物凝結(jié)時間的測定。
混凝土貫入阻力儀技術(shù)參數(shù)
   1、試料模：上口徑： φ160mm 下口徑： φ150mm 深度： 150mm
   2、zui大貫入力： 1000N
   3、貫入深度： 25mm
   4、貫入針截面積： 100mm2；50mm2；20mm2
   5、zui小分度值： 5N 示值誤差： ±10N
              zui大測力：1000N
          刻度盤精度：5N
          測針圓面積：100mm2、50mm2、20mm2
