西門子6ES7332-5HB01-0AB0

西門子6ES7332-5HB01-0AB0

6ES7332-5HB01-0AB0 SM 332模擬量輸出模塊332-5HB01-0AB0

上海地友自動化設備有限公司本著“以人為本、科技先導、顧客滿意、持續改進”的工作方針，致力于工業自動化控制領域的產品開發、工程配套和系統集成，擁有豐富的自動化產品的應用和實踐經驗以及雄厚的技術力量，尤其以 PLC復雜控制系統、傳動技術應用、伺服控制系統、數控備品備件、人機界面及網絡/軟件應用為公司的技術特長，幾年來，上海地友自動化設備有限公司在與德國 SIEMENS公司自動化與驅動部門的*緊密合作過程中，建立了良好的相互協作關系。

主要優勢產品西門子：S7-200CN、S7-200、Smart200、S7-300、S7-400、S7-1200、觸摸屏、6FC、6SN、S120、V10、V20、V60、V80、G110、G120、6RA、伺服數控備件、NCU、MM系列變頻器。



名稱：SM 332 模擬量輸出

訂貨號：6ES7332-5HB01-0AB0

參數：SIMATIC S7-300，模擬量輸出M 332，光電隔離，2 AO，U/I；11/12位 RESOL，20針，遠程/插件，帶有源背板總線

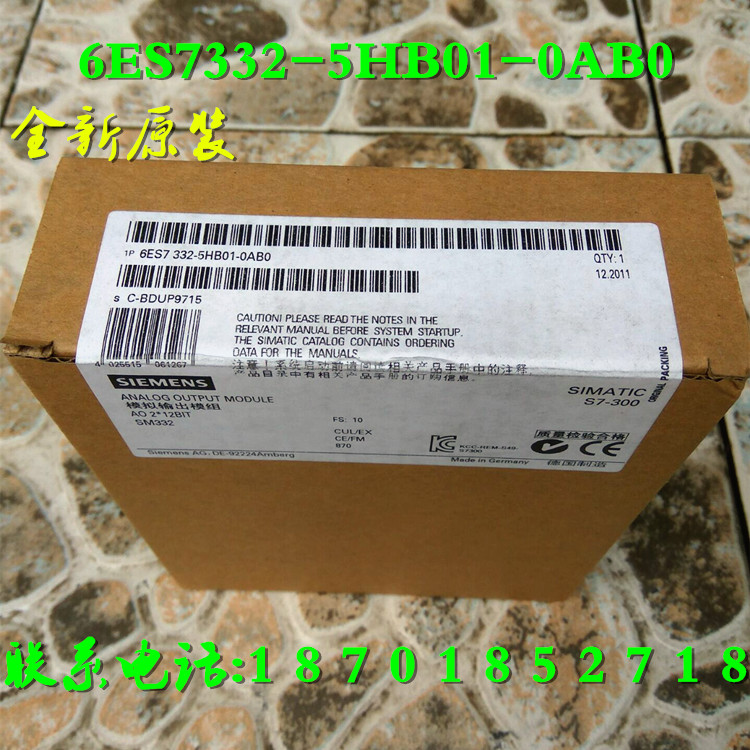

產品圖片：

6ES7332-5HB01-0AB0

SIMATIC S7-300, ANALOG OUTPUT

• 產品信息細節

•

• 技術數據

•

• CAx數據

技術數據

		SIMATIC S7-300,模擬輸出 SM 332,電位隔離, 2AA,U/I;分辨率 11/12 位, 20極,拉/插入 mit aktivem 背板總線 可能
電源電壓
負載電壓 L+
● 額定值 (DC)		24 V
● 反極性保護		是
輸入電流
來自負載電壓 L+（空載），zui大值		135 mA
來自背板總線 DC 5 V，zui大值		60 mA
功率損失
功率損失，典型值		3 W
模擬輸出
模擬輸出端數量		2
電壓輸出，短路保護		是
電壓輸出，短路電流，zui大值		25 mA
電流輸出，空載電壓，zui大值		18 V
輸出范圍，電壓
● 0 至 10 V		是
● 1 V 至 5 V		是
● -10 V 至 +10 V		是
輸出范圍，電流
● 0 至 20 mA		是
● -20 mA 至 +20 mA		是
● 4 mA 至 20 mA		是
負載電阻（在額定輸出范圍內）
● 電壓輸出端的zui小值		1 k?
● 電壓輸出端的電容負載，zui大值		1 µF
● 電流輸出端的zui大值		500 ?
● 電流輸出端的電感負載，zui大值		10 mH
導線長度
● 屏蔽，zui大值		200 m
輸出端的模擬值構成
集成和轉換時間/每通道分辨率
● 帶有過調制的分辨率（包括符號在內的位數），zui大值		12 bit; ±10 V，±20 mA，4 mA 至 20 mA，1 V 至 5 V： 11 位 + 符號；0 V 至 10 V，0 mA 至 20 mA： 12 位
● 轉換時間（每個通道）		0.8 ms
起振時間
● 對于電阻負載		0.2 ms
● 對于電容負載		3.3 ms
● 對于電感負載		0.5 ms; 0.5 ms (1 mH)；3.3 ms (10 mH)
誤差/精度
整個溫度范圍內的操作錯誤限制
● 電壓，與輸出范圍有關，(+/-)		0.5 %
● 電流，與輸出范圍有關，(+/-)		0.6 %
基本錯誤限制（25 °C 時的操作錯誤限制）
● 電壓，與輸出范圍有關，(+/-)		0.4 %
● 電流，與輸出范圍有關，(+/-)		0.5 %
報警/診斷/狀態信息
診斷功能		是; 可參數化
可接入替代值		是; 可參數化
報警
● 診斷報警		是; 可參數化
診斷信息
● 診斷信息可讀		是
診斷顯示 LED
● 累積故障 SF（紅色）		是
電位隔離
模擬輸出電位隔離
● 在通道和背板總線之間		是
絕緣
絕緣測試，使用		DC 500 V
連接技術
需要的前置插頭		20 針
尺寸
寬度		40 mm
高度		125 mm
深度		117 mm
重量
重量，約		220 g

產品編號 / 產品說明		目錄價格 / 您的價格
		6ES7332-5HB01-0AB0 SIMATIC S7-300，模擬量輸出M 332，光電隔離，2 AO，U/I；11/12位 RESOL，20針，遠程/插件，帶有源背板總線	顯示價格
		6AG1332-5HB01-2AB0 SIPLUS S7-300 SM332 - 20-POLE -25 ... +70 DGR C WITH CONFORMAL COATING EN50155CONFORMITY BASED ON 6ES7332-5HB01-0AB0	顯示價格
		6ES7332-5HB01-4AB1 SIMATIC S7-300 IO MODULE BUNDLE CONSISTING OF: S7-300 ANALOGAUSGABE SM 332 (6ES7332-5HB01-0AB0), 1X FRONT CONNECTOR (6ES7392-1AJ00-0AA0) WITH SCREW CONTACTS, 20-PIN	顯示價格
		6ES7332-5HB01-4AB2 SIMATIC S7-300 IO MODULE BUNDLE CONSISTING OF: S7-300 ANALOGAUSGABE SM 332 (6ES7332-5HB01-0AB0), 1X FRONT CONNECTOR (6ES7392-1BJ00-0AA0) WITH SPRING CONTACTS, 20-PIN	顯示價格

6ES7332-5HB01-0AB0

相似圖像

SIMATIC S7-300，模擬量輸出M 332，光電隔離，2 AO，U/I；11/12位 RESOL，20針，遠程/插件，帶有源背板總線

更多圖片

捆綁銷售：  6ES7392-1AJ00-0AA0 SIMATIC S7-300，前置連接器，用于信號模塊，帶螺釘型接點，20針  6ES7331-7KF02-0AB0 SIMATIC S7-300，模擬量輸入SM 331，光電隔離，U/I/熱電偶/電阻中斷，診斷；分辨率9/12/14位，8AI，  6ES7315-2EH14-0AB0 SIMATIC S7-300 CPU 315-2 PN/DP，*處理單元，帶有 384 KBYTE 工作存儲器，1 個 MPI/DP 12MBIT/S 接口，2 個以太網 PROFINET 接口，雙端口交換機，需要微型存儲卡  6AV2124-0GC01-0AX0 SIMATIC HMI TP700 COMFORT, COMFORT PANEL, TOUCH OPERATION, 7" WIDESCREEN-TFT-DISPLAY, 16 MIL. COLORS, PROFINET INTERFACE, MPI/PROFIBUS DP INTERFACE, 12 MB USER MEMORY, WINDOWS CE 6.0, CONFIGURABLE FROM WINCC COMFORT V11  6ES7307-1EA01-0AA0 SIMATIC S7-300 穩壓電源 PS307 輸入： 120/230 V AC，輸出： DC 24 V DC/5 A
