德國皮爾茲PILZ繼電器技術特性
PILZ安全繼電器、pilz繼電器配件、德國PILZ時間繼電器、pilz安全傳感器、PILZ電磁繼電器、皮爾磁中間繼電器、PILZ功率模塊、PILZ固態繼電器、PILZCPU單元、PILZ安全繼電器單元、PILZ旋轉編碼器。
PILZ型號:

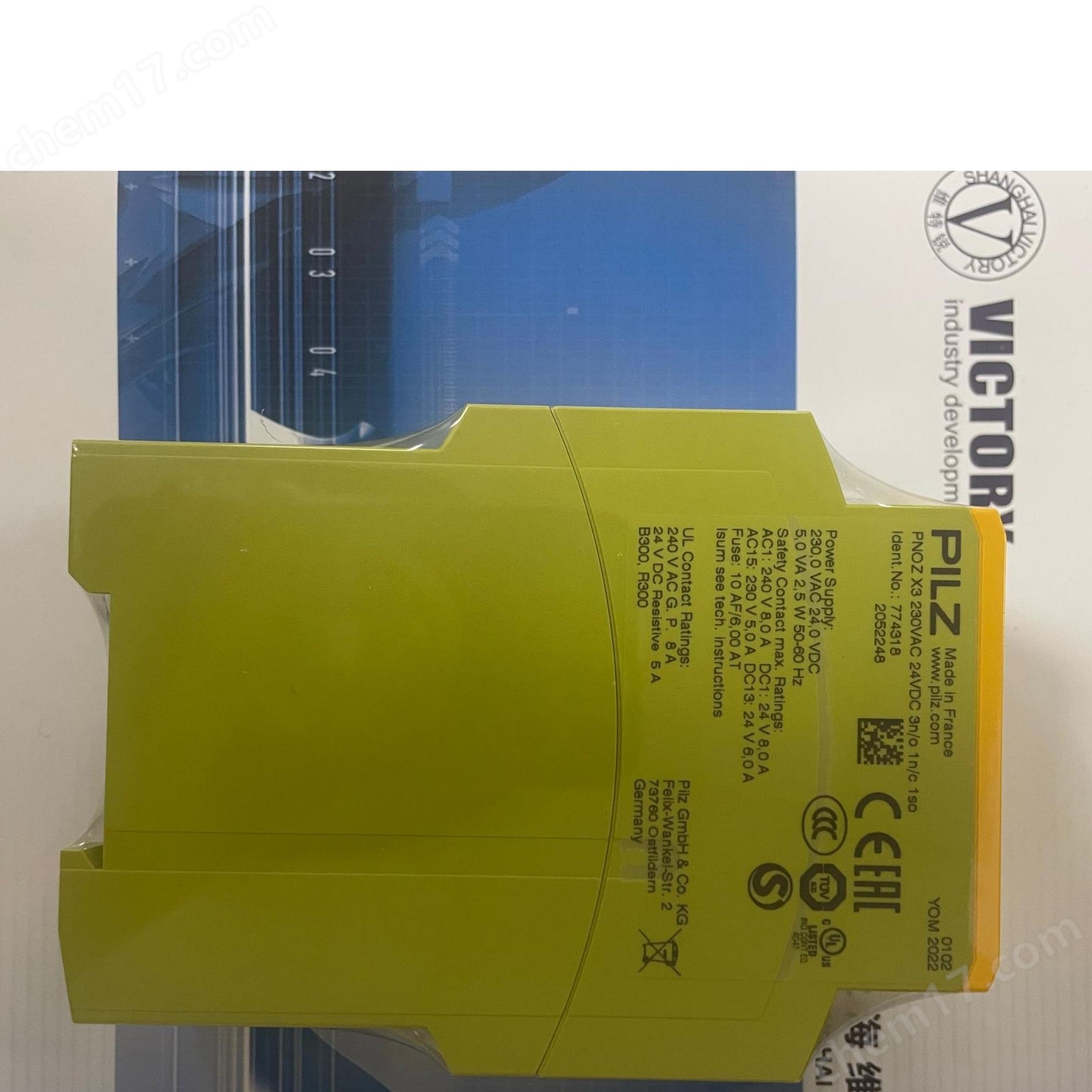

皮爾茲pilz安全繼電器（pilz繼電器）PNOZX3DC24V
皮爾茲pilz安全繼電器（pilz繼電器）PNOZ/424V
皮爾茲pilz磁性開關（PILZ傳感器）PSEN1.1P-20,P2HZX1
皮爾茲pilz安全繼電器（pilz繼電器）P2HZ/5,PNOZ2220VAC

普通繼電器使用線圈及金屬觸點的機械動作來切換負載。金屬觸點可能由于反復操作而熔焊。一旦發生此種情況，機器在操作員按下 E-STOP 按鈕后還會繼續運行。此時使用戶置于危險環境。許多歐洲安全標準，美國，國家和標準禁止在具有危險的機器上使用簡單的繼電器和接觸器。1987 年 ,Pilz發明了*個緊湊型安全繼電器 PNOZ。其后發明了用于緊急停止、安全門、雙手控制、光柵等衍生產品，并且在不斷擴大。如今，Pilz的PNOZ系列已成為安全繼電器的代名詞，提供PNOZ sigma、PNOZ X、PNOZmulti等一系列滿足不同應用需求的優質安全繼電器。

空氣阻尼式時間繼電器又稱為氣囊式時間繼電器，它是根據空氣壓縮產生的阻力來進行延時的，其結構簡單，價格便宜，延時范圍大(0.4~180s)，但延時精確度低。
電磁式時間繼電器延時時間短(0.3~1.6s)，但它結構比較簡單，通常用在斷電延時場合和直流電路中。
動式時間繼電器的原理與鐘表類似，它是由內部電動機帶動減速齒輪轉動而獲得延時的。這種繼電器延時精度高，延時范圍寬(0.4~72h)，但結構比較復雜，價格很貴。
晶體管式時間繼電器又稱為電子式時間繼電器，它是利用延時電路來進行延時的。這種繼電器精度高，體積小。 時間繼電器可分為通電延時型和斷電延時型兩種類型

如所選用的皮爾茲PILZ繼電器需在工作較頻繁、壽命以及可靠性要求較高的場合工作時，則應在表2的基礎上再乘以0.6以確保工作可靠。一般在選用時遵循上述原則，在低電壓要求信號失真小可選用采用場效應管作輸出器件的直流固態繼器；如對交流阻性負載和多數感性負載，可選用過零型皮爾茲PILZ繼電器，這樣可延長負載和皮爾茲PILZ繼電器壽命，也可減小自身的射頻干擾。如作為相位輸出控制時，應選用隨機型固態皮爾茲PILZ繼電器。
1. 使用環境溫度的影響
固態皮爾茲PILZ繼電器的負載能力受環境溫度和自身溫升的影響較大，在安裝使用過程中,應保證其有良好的散熱條件，額定工作電流在10A以上的產品應配散熱器，100A以上的產品應配散熱器加風扇強冷 。在安裝時應注意皮爾茲PILZ繼電器底部與散熱器的良好接觸 ，并考慮涂適量導熱硅脂以達到*散熱效果。
如皮爾茲PILZ繼電器長期工作在高溫狀態下（40℃~80℃）時，用戶可根據廠家提供的zui大輸出電流與環境溫度曲線數據，考慮降額使用來保證正常工作。
2. 過流、過壓保護措施
在皮爾茲PILZ繼電器使用時，因過流和負載短路會造成SSR固態皮爾茲PILZ繼電器內部輸出可控硅*損壞 ,可考慮在控制回路中增加快速熔斷器和空氣開關予以保護型（選擇皮爾茲PILZ繼電器應選擇產品輸出保護,內置壓敏電阻吸收回路和RC緩沖器,可吸收浪涌電壓和提高dv/dt耐量）；也可在皮爾茲PILZ繼電器輸出端并接 RC吸收回路和壓敏電阻（MOV）來實現輸出保護。選用原則是220V選用500V-600V壓敏電阻，380V時可選用800V-900V壓敏電阻。
3. 固態皮爾茲PILZ繼電器失效更換時,應盡量選用原型號或技術參數*相同的產品，以便與原應用線路匹配，保證系統的可靠工作
4. 固態皮爾茲PILZ繼電器開路且負載端有電壓時,輸出端會有一定的漏電流，在使用或設計時應注意。5. 皮爾茲PILZ繼電器輸入回路信號
在使用時因輸入電壓過高或輸入電流過大超出其規定的額定參數時,可考慮在輸入端串接分壓電阻或在輸入端口并接分流電阻,以使輸入信號不超過其額定參數值。
6 在具體使用時,控制信號和負載電源要求穩定，波動不應大于10%，否則應采取穩壓措施。
7. 在安裝使用時應遠離電磁干擾,射頻干擾源，以防皮爾茲PILZ繼電器誤動失控。
8. 在選用小電流規格印刷電路板使用的固態皮爾茲PILZ繼電器時，因引線端子為高導熱材料制成,焊接時應在溫度小于250℃、時間小于10S的條件下進行，如考慮周?chē)鷾囟鹊脑?，必要時可考慮降額使用，一般將負載電流控制在額定值的 1/2以?xún)?nèi)使用。
9 各種負載浪涌特性對固態皮爾茲PILZ繼電器SSR的選擇
被控負載在接通瞬間會產生很大的浪涌電流，由于熱量來不及散發，很可能使SSR內部可控硅損壞,所以用戶在選用皮爾茲PILZ繼電器時應對被控負載的浪涌特性進行分析,然后再選擇皮爾茲PILZ繼電器。使皮爾茲PILZ繼電器在保證穩態工作前提下能夠承受這個浪涌電流，選擇時可參考表2各種負載時的降額系數（常溫下）。

德國皮爾茲PILZ繼電器技術特性

德國皮爾茲PILZ繼電器產品技術參數：
630312,PSEN op cable axial M12 5-pole 10m
630313,PSEN op cable axial M12 8-p. shield.  3m
630314,PSEN op cable axial M12 8-p. shield.  5m
630315,PSEN op cable axial M12 8-p. shield. 10m
630316,PSEN op cable angle M12 8-p. shield. 3m
630317,PSEN op cable angle M12 8-p. shield.  5m
630318,PSEN op cable angle M12 8-p. shield. 10m
630319,PSEN op cable angle M12 4-p. shield. 30m
630320,PSEN op1.3 Reflex pnp no/nc M12
630321,PSEN op1.1 Receiver pnp no/nc M12
630322,PSEN op1.2 Emitter M12
630323,PSEN op Reflector
630324,PSEN op Bracket
630325,PSEN op Bracket kit
630326,PSEN op Bracket kit adjustable
630327,PSEN op Bracket kit antivibration
630328,PSEN op cable axial M12 8-p. shield. 30m
630329,PSEN op cable angle M12 8-p. shield. 30m
630330,PSEN op Stand 1000mm
630331,PSEN op Stand 1200mm
