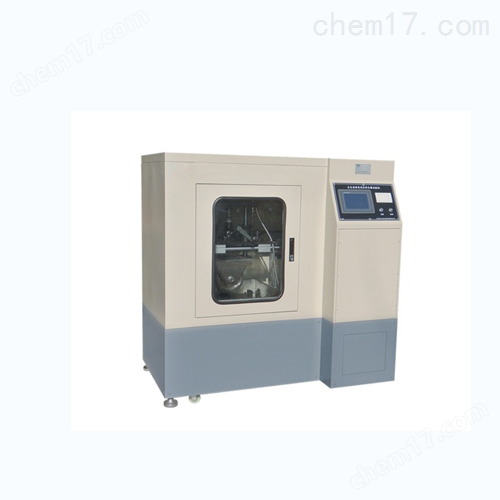

HYCZ-5瀝青混合料車轍試驗儀概述：

　　本產品適用于在試驗室用輪碾法制作瀝青混合料試件，該試件可供測定瀝青混合料的高溫抗車轍能力、測定瀝青混合料配比設計的高溫穩定性等瀝青混合料力學性能試驗時使用。產品符合中華人民共和國行業標準：JTJ 052—2000/T 0703。（注：HYCZ-5型屬科研型，可做浸水試驗。）

瀝青混合料車轍試驗儀主要技術指標：

　　1、試樣尺寸：300X300X50（100）mm。

　　2、試輪尺寸：￠200X50mm。

　　3、試論壓強：0.5±0.05Mpa-1.0±0.05Mpa可調

　　4、輪碾壓速度：42±1次/分

　　5、加熱功率：3KW

　　6、溫度控制：60±0.5℃

　　7、位移測量范圍：0-40mm±0.01mm

　　8、外形尺寸:1800×800×1500mm。

　　9、整機功耗： 4KW。

　　10、儀器凈重：　　300kg

　　11、電源電壓：380v

主要特點：

　　1、通過六年的生產經驗，根據市場的反饋，不斷對產品進行改進，使結構更加合理，客戶使用更加方便。

　　2、在關鍵元器件的使用上，嚴格按照規范要求，同時高于規范要求，能夠真實反應測量結果。

　　3、在溫度控制上，采用高精度的PID控制技術，使箱內溫度嚴格控制在60℃±0.5℃,*實驗要求。

　　4、采用高精度位移傳感器，精度達到1‰，*試驗要求。

　　5、試驗過程具有自動，手動控制功能，隨時間調整小車的位置。

　　6、軟件功能強大，成熟，界面友好，可對位移核定值修改，確保數據準確。

　　7、試驗機與恒溫箱一體化結構，恒溫箱體內膽均采用不銹鋼。

　　8、可利用恒溫箱體進行試模養生。

　　9、可隨時調整試驗輪壓強，zuigao可達1.0Mpa，滿足不同試驗要求

　　10、雙操作模式，可以不用電腦而減小操作難度。

使用說明

　　1.電源開關：按下電源開關打開電源。向右旋轉開關，關閉電源。

　　2.控溫操作：開啟總電源后，儀表自動進入控溫狀態，根據當前溫度自動控溫。當加熱器輸出時，加熱指示燈亮，同時，溫控表上的OUT指示燈亮，停止加熱時，加熱指示燈和OUT燈滅。本系統采用無觸點固態繼電器作為執行元件，無動作聲音，對電網沖擊小，壽命長。

　　3.液壓泵操作：本儀器采用液壓做動力源，當液壓泵不啟動或者沒有壓力時，碾瓦和試模承載車均不能啟動。啟動液壓泵后，泵站的壓力開始上升，30秒鐘后，壓力即可達到要求，可以操作碾瓦和試模承載車。

　　4.碾壓運動操作：按下"運行"按鈕，碾瓦開始進行往復運動，當?shù)竭_(dá)設定的碾壓次數后自動停止。如果需要在運行過程中停止，按下"停止"按鈕即可。

主要技術指標：

　　1、試樣尺寸：300X300X50（100）mm。

　　2、試輪尺寸：￠200X50mm。

　　3、試論壓強：0.5±0.05Mpa-1.0±0.05Mpa可調

　　4、輪碾壓速度：42±1次/分

　　5、加熱功率：3KW

主要特點：

　　1、通過六年的生產經驗，根據市場的反饋，不斷對產品進行改進，使結構更加合理，客戶使用更加方便。

　　2、在關鍵元器件的使用上，嚴格按照規范要求，同時高于規范要求，能夠真實反應測量結果。

　　3、在溫度控制上，采用高精度的PID控制技術，使箱內溫度嚴格控制在60℃±0.5℃,*實驗要求。

　　4、采用高精度位移傳感器，精度達到1‰，*試驗要求。

　　5、試驗過程具有自動，手動控制功能，隨時間調整小車的位置。

　　6、軟件功能強大，成熟，界面友好，可對位移核定值修改，確保數據準確。

　　7、試驗機與恒溫箱一體化結構，恒溫箱體內膽均采用不銹鋼。

　　8、可利用恒溫箱體進行試模養生。

　　9、可隨時調整試驗輪壓強，zuigao可達1.0Mpa，滿足不同試驗要求

　　10、雙操作模式，可以不用電腦而減小操作難度。

使用說明

　　1.電源開關：按下電源開關打開電源。向右旋轉開關，關閉電源。

　　2.控溫操作：開啟總電源后，儀表自動進入控溫狀態，根據當前溫度自動控溫。當加熱器輸出時，加熱指示燈亮，同時，溫控表上的OUT指示燈亮，停止加熱時，加熱指示燈和OUT燈滅。本系統采用無觸點固態繼電器作為執行元件，無動作聲音，對電網沖擊小，壽命長。

　　3.液壓泵操作：本儀器采用液壓做動力源，當液壓泵不啟動或者沒有壓力時，碾瓦和試模承載車均不能啟動。啟動液壓泵后，泵站的壓力開始上升，30秒鐘后，壓力即可達到要求，可以操作碾瓦和試模承載車。

　　4.碾壓運動操作：按下"運行"按鈕，碾瓦開始進行往復運動，當?shù)竭_(dá)設定的碾壓次數后自動停止。如果需要在運行過程中停止，按下"停止"按鈕即可。

　　6、溫度控制：60±0.5℃

　　7、位移測量范圍：0-40mm±0.01mm

　　8、外形尺寸:1800×800×1500mm。

　　9、整機功耗： 4KW。

　　10、儀器凈重：　　300kg

　　11、電源電壓：380v
