一、概述

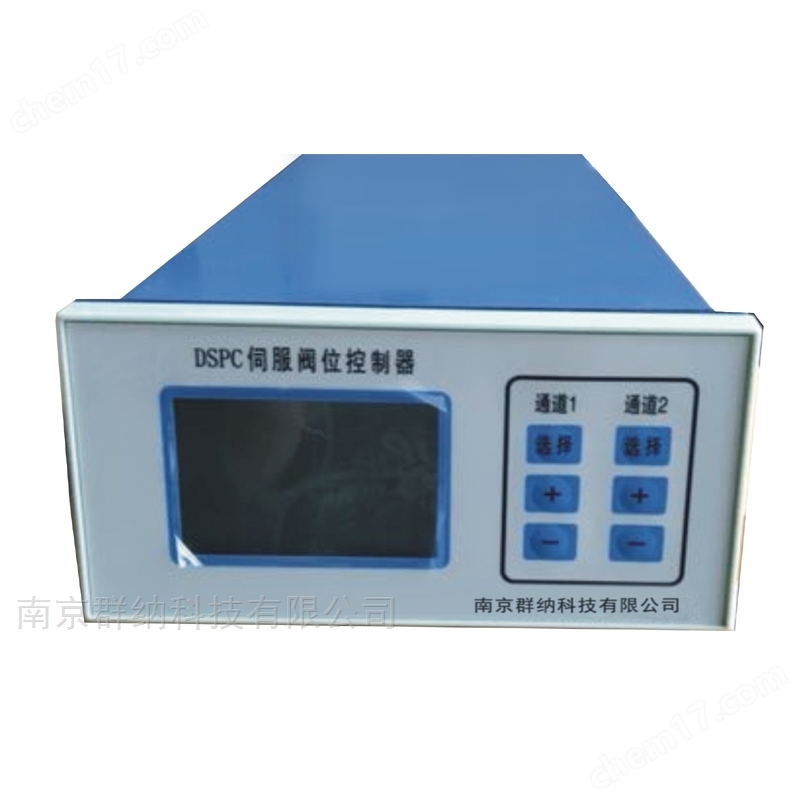

DSPC閥位控制器是應用于DEH系統中油動機閥位閉環控制，內部具有兩個獨立的通道。閥門的位置反饋信號是從LVDT（線性變量微分傳感器）獲得。當給定的閥位輸入信號與閥位反饋信號*時，執行機構的輸出不變，LVDT的輸出也不變（反饋不變）。當給定信號改變時，執行機構的輸出變化導致閥位的變化，這時反饋信號也發生變化，直到閥位的反饋信號達到給定信號要求的新位置。

DSPC閥位控制器在控制執行機構的同時，還輸出隔離的4～20mA電流信號，作為當前的閥位信號給其它系統使用。

DSPC閥位控制器采用高分辨率的液晶顯示器（240×160點陣）顯示各種信息。直觀明了的中文菜單使它的操作非常簡單，便于使用。

DSPC閥位控制器主要技術參數

1．閥位顯示精度：+/- 0.2%

2．控制給定精度：+/- 0.2%

3．給定范圍： 0-100滿量程范圍任意給定

4．伺服輸出： +/- 200mA

5．工作環境： 0～50℃，相對濕度≤85%

6．電源電壓： 220V AC / 50HZ

7．功耗： ≤20W

8．機構型式： 儀表盤裝式

9．外形尺寸： 160×80×360 mm

  開孔尺寸：152×76 mm（寬×高）

DSPC閥位控制器接線示意圖
