一、概述

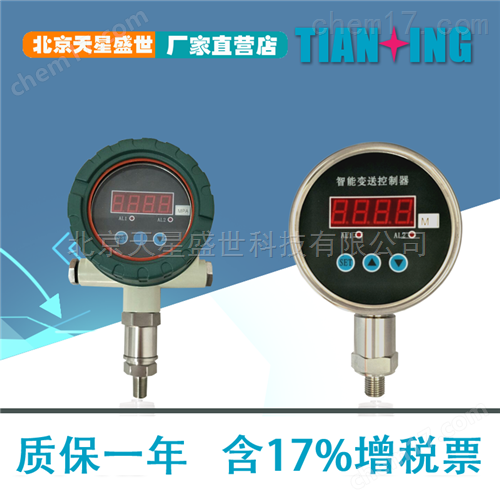

TXY821智能壓力控制器是一款集壓力測量、顯示、接點控制及變送輸出于一體的全數字化測控產品，具有RS485數字接口?？芍苯影惭b于現場壓力測量點或安裝于試驗臺控制屏上，既可用按鍵現場設定零點值、滿度值、接點壓力值等多種參數，也可通過RS485總線功能實現網絡、數字信號傳輸以及變送器參數遠程設定和調校。廣泛應用于水電、冶金和化工等行業的自動控制領域，對流體介質的壓力進行測量與控制。

二、產品特點

•超高亮度LED壓力顯示，可替代指針式電接點壓力表；
•多種供電方式可供選擇；
•具有RS485通訊接口，方便組網和數據傳輸，實現產品零點、滿度、顯示值、控制接點等參數的遠程調校和設定；
•可在現場用按鍵設置變送控制器的參數，進行密碼設定，操作方便；
•可進行四位壓力值顯示、四位狀態參數顯示并輸出標準模擬信號；
•可最多提供五路控制接點，接點值和接點狀態任意設置，控制精確，可對控制接點設置回差值，以消除接點抖動現象，控制可靠；
•有現場管道垂直安裝和控制屏面板軸向安裝(僅限MPM/MDM484ZL)兩種方式，安裝方便。

三、性能參數

測量范圍：    表壓-0.1…0～0.01…100MPa
過載壓力：   1.5倍滿量程壓力或110MPa(取最小值)

報警接點：   1～5點

顯示范圍：   -1999～9999
負載能力：   240V/3A(AC)或30V/5A(DC)
觸點壽命：   ＞100000次
精 確 度：    ±0.25%FS(典型)，±0.5%FS(最大)
穩 定 性：    ±0.1%FS/年(典型)，  ±0.2%FS/年(最大)
零點漂移：    ±0.03%FS/℃(≤100kPa)， ±0.02%FS/℃(＞100kPa)
滿度漂移：    ±0.03%FS/℃(≤100kPa)，±0.02%FS/℃(＞100kPa)
介質溫度：    -30℃～85℃，
貯存溫度：    -40℃～85℃
供電電源：    24VDC 或 220VAC
輸出信號：   模擬量4～20mADC，0～10/20mADC或0/1～5VDC；  數字量 RS485
負載電阻：    ≤(U-15)/0.02Ω ，≤(U-15)/0.02Ω ，  ＞5k
過程連接：    M20× 1.5外螺紋；M27×2外螺紋；卡箍連接  （其他可定制）
外殼防護：    電纜線和接插件連接均為IP65
穩 定 性：    ≤0.2%FS/年

四、選型指南
