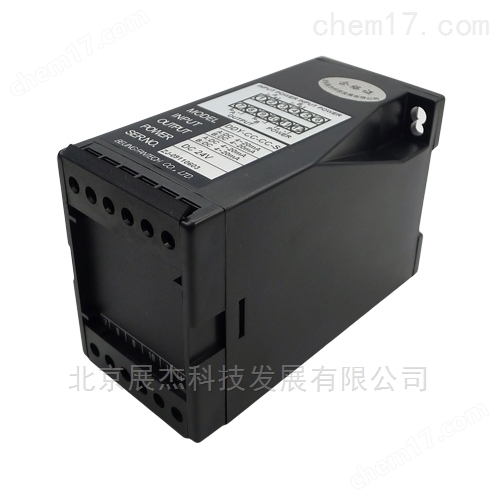

DVS-CCCC-S 雙通道直流信號隔離器

概述

DVS-CCCC-S 雙通道直流信號隔離器可同時輸入兩路直流電流或電壓信號，并隔離轉換成對應的兩路模擬信號輸出。DIN軌道安裝，使用方便，性價比高。具有優良的溫度特性和*的工作穩定性。主要的應用場合是現場儀表與控制室之間的隔離與變送。

特點

• 兩路信號輸入，兩路模擬信號輸出

• 輸入：4~20mA、1~5V、0~10V或其它的直流信號

• 輸出：4~20mA、1~5V、0~10V或其它的直流信號

• 電源：24V DC或220V AC/DC

• 優良的溫度特性和*的工作穩定性

• 四線制，黑色阻燃樹脂

• 35mm DIN導軌安裝或M4螺釘固定

技術參數

• 功耗：≤3.0VA

• 精度：±0.2%

• 響應時間：≤350ms

• 工作穩定性：年變化率 < 0.2%

• 工頻耐壓：AC2.0KV/min·1mA (輸入~輸出/電源間)

• 絕緣電阻：≥20MΩ (DC500V)

• 隔離電壓：輸入與輸出間、輸入與電源間：2.0kV/min·1mA；輸出與電源間：DC1.0kV/min·1mA

• 輸出負載：電流輸出: RL≤600Ω，電壓輸出: RL≥2kΩ

• 工作環境：溫度: -10~50℃，濕度: 20~90%，無凝露

• 儲存環境：溫度: -40~70℃，濕度: 20~95%，無凝露

信號隔離器選型參考

F4GL 信號隔離器：一入一出型

T4GL 二線制信號隔離器：一入一出型

T4GN 無源信號隔離器：一入一出型

M6GL 雙輸出信號隔離器：一入二出型

DVS 雙通道信號隔離器：二入二出型
