注該儀表已經包含（通訊功能、配電功能、報警功能、輸出功能、三路輸入功能、記錄功能、上位機軟件及光盤、支架等）為標配儀表

產品介紹

VPR2002系列流量積算儀表是以*的CPU為核心，基于智能化、數字化、網絡化設計思想，輔以大規模集成電路、信號智能調理、SmartBus總線以及精致型結構設計技術的新型智能儀表。超薄設計，功耗低、精度高、通用性強、運行穩定、高性價比；可實現流量信號采集、顯示、記錄、補償、積算、報警、通訊等功能；采用RS-232C/RS-485通訊接口，支持標準MODBUS-RTU協議，可方便實現遠程監控。


1、顯示：192×64（超大液晶）顯示，比同類型記錄儀增加60%。

2、外形尺寸：160×80×58mm，超薄設計，便于壁掛式儀表箱內安裝。


3、*的記錄功能（并可以趨勢畫面的形式展示），歷史數據記錄容量8M，

zui長可達3年以上，zui短96小時。

 主要功能：

    輸入：流量、溫度、壓力信號自由輸入、測量范圍和顯示分辨率自由設置。
    補償：多種補償算法，適用于蒸汽、一般氣體、天然氣等流量補償。
    算法：多種流量模型，適用于孔板、渦街、電磁、V錐等各型流量計。
        累積：精確流量累積，同時提供年、月、日、班累積報表。
    控制：支持控制輸出，用于流量定量控制。
    輸出：1路4～20mA電流變送輸出。

    配電：提供24VDC/70mA配電輸出供外部變送器使用。
    通訊：RS485串行通訊接口，MODBUS_RTU通訊協議。
    斷電保護：非易失性存儲器，數據*保存、掉電不丟失。
    時鐘管理：采用硬件時鐘，掉電后仍能準確運行。
    組網管理：?jiǎn)尉W(wǎng)連接63臺儀表，進行集中顯示、存儲、分析、打印、管理等。
    上位軟件：隨儀表上位管理軟件，強大的數據管理及分析功能，讓儀表如虎添翼。
    外形尺寸：160×80×58mm，超薄設計，便于壁掛式儀表箱內安裝。

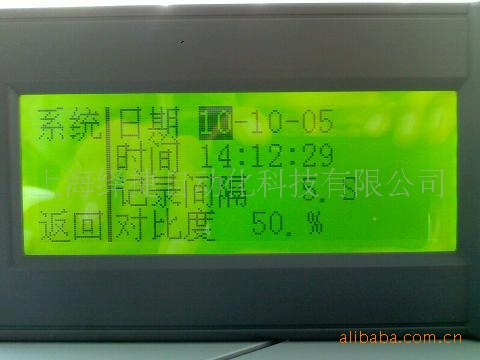

儀儀表系統設置界面

儀表溫度信號設置界面（壓力、流量信號類型的設置基本如下圖所示故不

一一展示，詳見說明書

報警設置畫面，其中HI為高報，HH為高高報，LO為低報，LL為低低報；

報警回差指在特定場合下儀表的報警設置，詳見說明書

記錄畫面（該產品不僅能記錄顯示相關數據，還能依據記錄數據描述曲線

畫面供用戶提供分析；下圖為壓力記錄的歷史數據畫面（溫度、流量畫面

類同，詳見說明書）

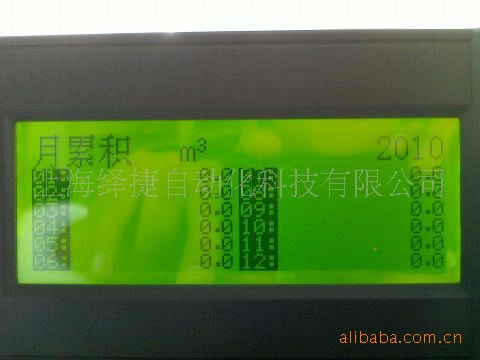

儀表累積畫面（日累積、月累積、年累積畫面稍有差異）

儀表背部接線端子示意圖
