應用領域 | 地礦,建材/家具,電子/電池,包裝/造紙/印刷 |
---|
上海上球牌QBY5系列氣動隔膜泵工作原理:在隔膜泵的兩個對稱工作腔中,各裝有一塊有彈性的隔膜,連桿將兩塊隔膜結成一體,壓縮空氣從泵的進氣接頭進入氣閥室后,推動兩個B工作腔內的隔膜,驅動連桿聯結的隔膜同步運動。與此同時,另一工作腔中的氣體則從其隔膜的背面排出泵外。當活塞達到行程終點,閥機構則自動的將壓縮空氣引入另一工作腔,推動隔膜泵朝反向運動,這樣就形成了兩個隔膜的現步往復運動。每個工作腔中又設置兩個單向球閥,隔膜的往復運動,造成工作腔內容積的改變,迫使兩個單向球閥交替的開啟和關閉,從而使液體連續的吸入和排出。
上海上球牌QBY5系列氣動隔膜泵與其他隔膜泵明顯的不同在于配氣閥結構。QBY5系列氣動隔膜泵配氣閥結構取消了傳統的“0”形環和柱形閥結構的配氣閥。采用三向先導式,消除了閥死點和泵停機現象。提供了正確可靠的換向信號來避免停機和更快換向使泵具有更大的流量,提供了輸送性能使脈沖更小,流動更穩。
QBY5系列氣動隔膜泵設計簡單、高可靠的空氣換向閥,所有空氣閥部件可在不拆開流動部分的情況下進行更換。鋁質部件經特殊處理能換抵御不潔空氣造成腐蝕換向閥中塑料材質的滑塊堅固耐用,不易損壞,無需潤滑,保證氣路暢通,換向靈活。

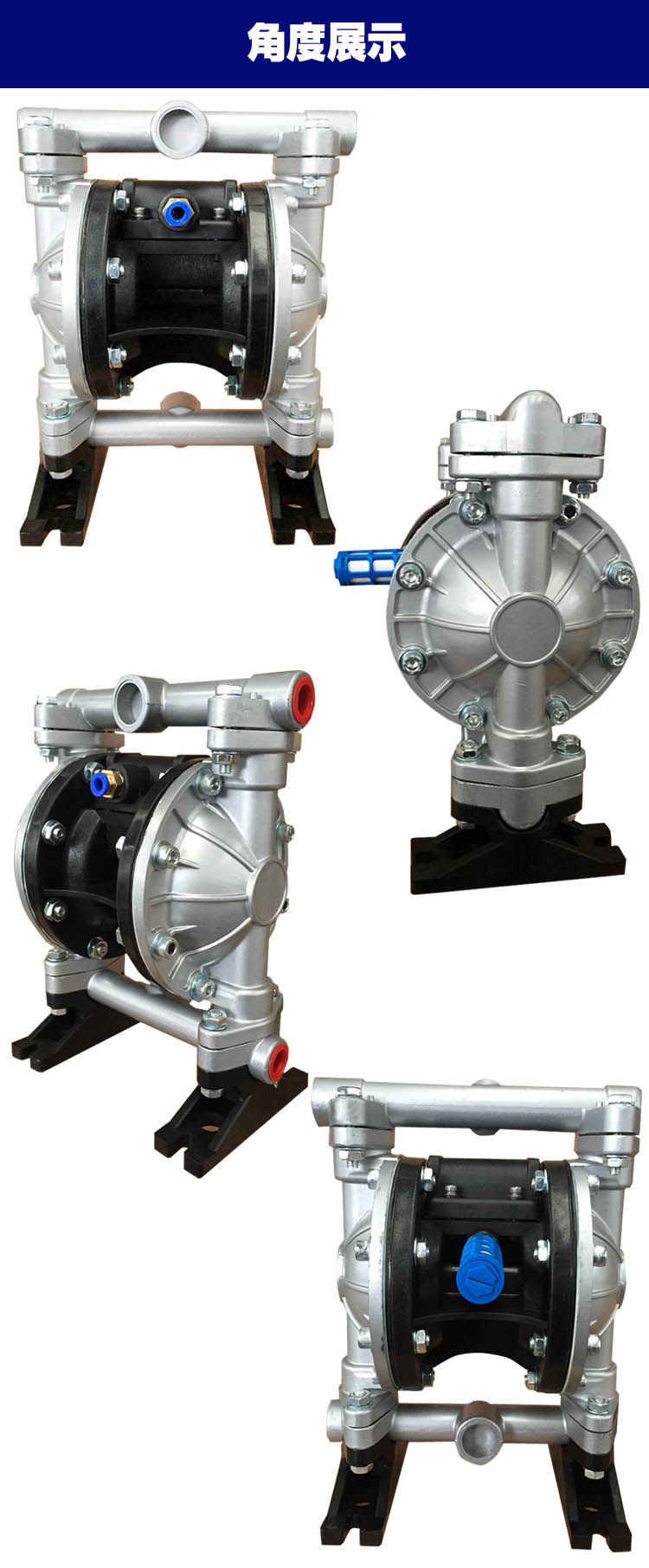

QBY5-20L型全新五代無油氣動隔膜泵基本信息: |
產品名稱:QBY5-20型鋁合金氣動隔膜泵【上海* 廠家價格】 如用戶有特殊要求,聯系客服,以方便用戶選型,正確使用上海上球品牌隔膜泵。 |
