上海上球牌 QBY5氣動隔膜泵是我公司開發的第五代氣動隔膜泵對美國進口氣動隔膜泵與國產氣動隔膜泵的外形進一步改進，機械外觀更加*；*死機，無油氣動隔膜泵，高吸程隔膜泵，*替代進口隔膜泵,國內氣動隔膜泵并對性能的進一步加強，效率更高；而且熟練的掌握QBY氣動隔膜泵生產工藝使價格*是低于同行業市場價格的10%-30%直銷進口配件組裝美國質量、國內價格。歡迎選擇上奧牌氣動隔膜泵。

具有使用壽命長、*停機、無需加油的優點，即能抽送流動的液體，又能輸送一些不易流動的介質，具有自吸泵、潛水泵、屏蔽泵、泥漿泵和雜質泵等輸送機械的許多優點。生產的QBY5系列氣動隔膜泵是一種新型的輸送設備，采用壓縮空氣為動力源，對于各種腐蝕性液體，帶顆粒的液體，高粘度、易揮發、易燃、劇毒的液體，均能抽光吸盡。
     生產的隔膜泵共有十二種規格。進出口尺寸分別為1/4寸（10mm）、1/2寸寸(15mm)、3/4寸(20mm)、1寸（25mm）、1.2寸（32mm）1.5寸(40mm)、2寸(50mm)、2.5寸（65mm）3寸(80mm)、4寸（100mm）流體部件材質有：鋁合金、鑄鐵、聚丙烯、不銹鋼、隔膜根據不同膜片材質分別有：丁晴橡膠、氯丁橡膠、聚乙烯、聚膠、聚醚橡膠、氟橡膠、氟塑料、特氟隆。以滿足不同液體介質的需要

優 勢

     上海上球牌QBY5系列氣動隔膜泵工作原理：在隔膜泵的兩個對稱工作腔中，各裝有一塊有彈性的隔膜，連桿將兩塊隔膜結成一體，壓縮空氣從泵的進氣接頭進入氣閥室后，推動兩個B工作腔內的隔膜，驅動連桿聯結的隔膜同步運動。與此同時，另一工作腔中的氣體則從其隔膜的背面排出泵外。當活塞達到行程終點，閥機構則自動的將壓縮空氣引入另一工作腔，推動隔膜泵朝反向運動，這樣就形成了兩個隔膜的現步往復運動。每個工作腔中又設置兩個單向球閥，隔膜的往復運動，造成工作腔內容積的改變，迫使兩個單向球閥交替的開啟和關閉，從而使液體連續的吸入和排出。
    上海上球牌QBY5系列氣動隔膜泵與其他隔膜泵較明顯的不同在于配氣閥結構。QBY5系列氣動隔膜泵配氣閥結構取消了傳統的“0”形環和柱形閥結構的配氣閥。采用三向先導式，消除了閥死點和泵停機現象。提供了正確可靠的換向信號來避免停機和更快換向使泵具有更大的流量，提供了輸送性能使脈沖更小，流動更穩。

QBY5系列氣動隔膜泵設計簡單、高可靠的空氣換向閥，所有空氣閥部件可在不拆開流動部分的情況下進行更換。鋁質部件經特殊處理能換抵御不潔空氣造成腐蝕換向閥中塑料材質的滑塊堅固耐用，不易損壞，無需潤滑，保證氣路暢通，換向靈活。

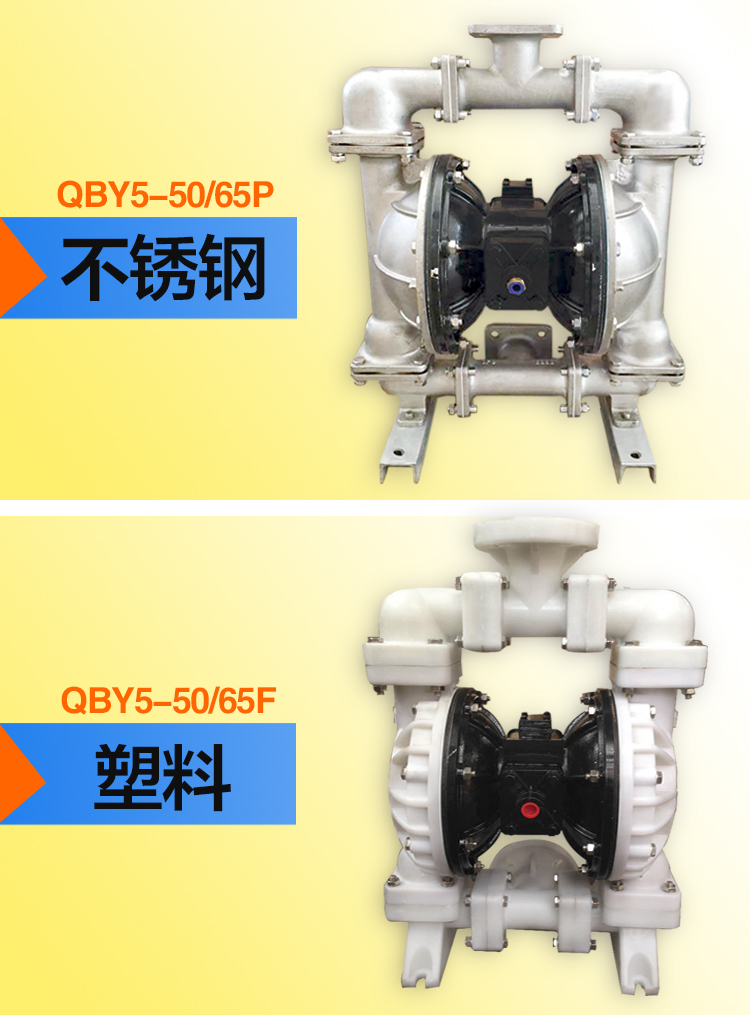

QBY5-50F型塑料氣動隔膜泵基本信息：

產品名稱：QBY5-50F型塑料氣動隔膜泵 耐腐蝕氣動隔膜泵
流量：0~12（m3/h）
揚程：0~60（m）
進出口徑：50（mm）
出口壓力：6（kgf/cm2）
吸程：0-5 （m）
允許通過顆粒：φ8（mn）
供氣壓：7 （Kgf/cm2）
空氣消耗量：0.9（m3/min）
泵連接方式：常規法蘭連接連接。螺紋口可定制。

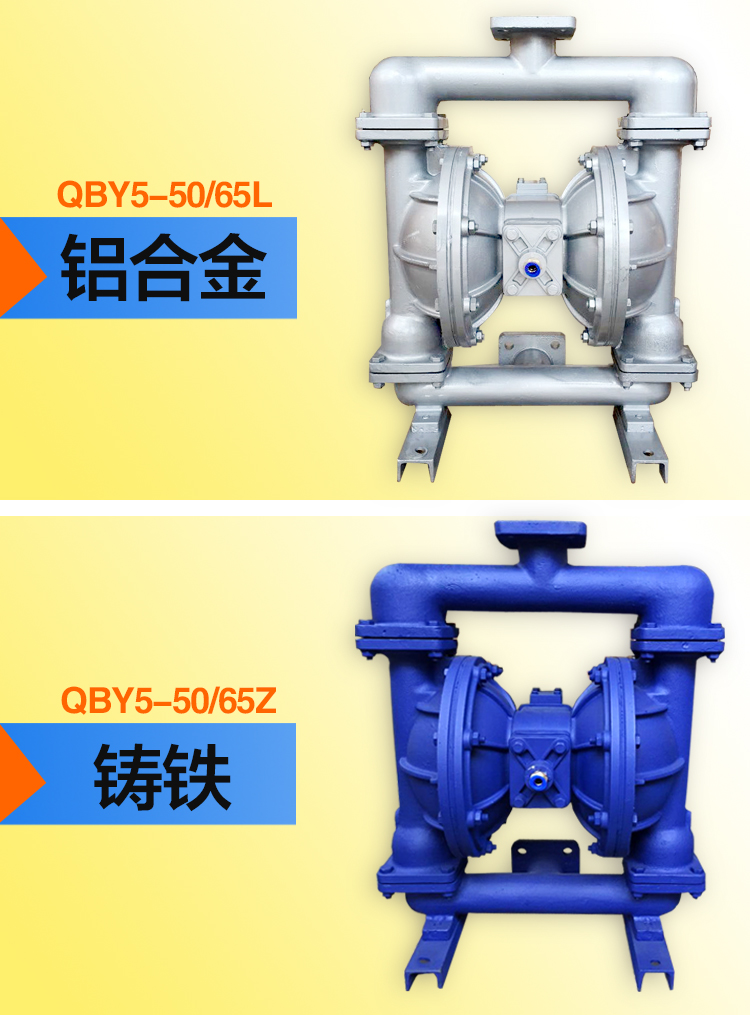

隔膜泵材質：不銹鋼，鑄鐵，鋁合金，工程塑料PP。
