9950 系列 瑞士GF喬治費歇爾多參數控制器
- 公司名稱 上海韜世實業發展有限公司
- 品牌 瑞士GF喬治費歇爾
- 型號 9950 系列
- 產地
- 廠商性質 代理商
- 更新時間 2025/7/31 14:30:35
- 訪問次數 1115
聯系方式:趙文慧13564328909 查看聯系方式
聯系我們時請說明是化工儀器網上看到的信息,謝謝!
銷售儀器儀表、閥門、電氣、電線電纜、機電產品、船舶設備、自動化控制系統集成、成套設備及領域內技術開發、技術轉讓、技術咨詢、技術服務,從事貨物及技術的進出口業務,儀器儀表、閥門、電線電纜的生產、加工。
應用領域 | 環保,食品/農產品,化工,能源,制藥/生物制藥 |
---|
瑞士GF喬治費歇爾多參數控制器主要特點:
支持最多六個傳感器通道,一機取代多臺儀表 。
自動識別 GF 傳感器,便于現場設置 。
內置布爾邏輯、派生函數(如差值、和、比值、RO 膜通過率/%Reject),實現復雜控制邏輯 。
可選多種繼電器模塊(機械、固態、二進制輸入組合),支持定時、比例、邏輯控制輸出 。
USB 接口支持現場軟件升級,無需拆除設備 。
前面板顯示報警狀態(紅背光)、LCD 點陣圖文界面,適用于暗環境操作 。
技術參數:
通道支持:最多 6 個 GF 傳感器通道(或 2 通道基本單元)
輸出:標準 2 路 4?20?mA,被動輸出;可擴展至最多 6 路輸出模塊
電源:12–24?V DC 或 100–240?VAC(可選)
繼電器模塊選項:4×機械繼電器,2機械+2固態,或2機械+4二進制輸入模塊
玻璃窗體評級:NEMA?4X/IP65(面板防護,僅前面)
產品尺寸:??DIN 面板式約 99 × 99 × 91?mm,重量約 0.63?kg 主機,加模塊另重約 0.2?kg
標準認證:CE、UL、CUL、FCC、RoHS(含中國 RoHS),ISO 9001/14001/OHSAS 18001 體系生產

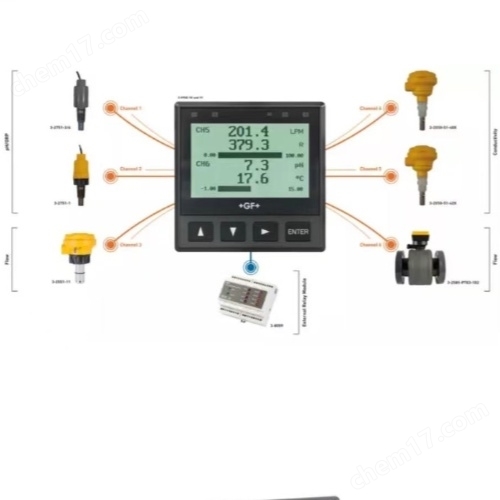

接線示意:
瑞士GF喬治費歇爾多參數控制器應用領域:
廣泛用于水處理與化工控制,如:
廢水處理與反滲透系統控制
去離子水、化學添加劑調配系統
冷卻塔及循環系統監控
化學劑注入/中和、酸堿中和控制
海水/淡水換水及水族支持系統、泳池噴泉、漂洗槽等
選型建議:
單參數系統推薦 Signet 9900;若需監控多個參數(最多六路),選擇 9950 控制器。
若僅需兩通道,可選 3?9950?1 或 3?9950?2 兩通道基本模塊。
根據設計需求選配繼電器類型與輸出數量。
如系統需集成 SCADA/PLC,建議配 Modbus 通訊模塊。
注意 GF 傳感器型號兼容性,例如 pH 需配 2750/2751,電導需配 2850 或模塊。
安裝及注意事項:
按照說明書進行標準 DIN 開孔安裝,面板密封膠墊正確壓裝,確保 NEMA/IP65 防護等級。
接線時注意電源極性、輸入信號類型(頻率/S3L/4–20?mA)、繼電器接點配置。
安裝前務必檢查是否有最新固件更新,使用 USB 升級工具按最新版軟件運行。
環境溫度建議保持 -10°C 至 +60°C,避免強電磁干擾場合安裝。
維護保養:
定期檢查接線端子、繼電脈沖模塊和接地狀況。
可通過 USB 接口現場升級固件。
若有傳感器故障報警,可通過 LCD 和紅色背景背光辨識并及時清潔或更換傳感器。
遵循 GF 維護指南清潔顯示屏、檢查模塊插拔、繼電器測試、設備防塵保養。
工作原理:
Signet?9950 利用 GF Signet 專用數字接口 S3L 協議,接收來自 GF 類型傳感器(如 2750/2751 pH/ORP 電極、2850 電導模塊、流量計等)的數字或頻率信號,經主控微處理器執行采樣、標度、派生計算與邏輯控制,再由繼電器或 4?20?mA 輸出控制外圍設備或自動化系統,其中派生函數與邏輯可實現組合控制與報警邏輯(如 A & B & C 激活繼電器等) 。
衍生產品:
Signet?9950 系列繼電器模塊(4 機電繼電器、2 機電+2 固態、2 機電+4 二輸入)。
Dual 4?20?mA 輸出模塊、Modbus 通訊模塊、獨立電導模塊等擴展組件 。
如有需求,請見: 瑞士GF喬治費歇爾
