一、駐極體測試儀的用途

駐極體傳聲器測試儀主要用于生產(chǎn)上測量。分選駐極體傳聲器在

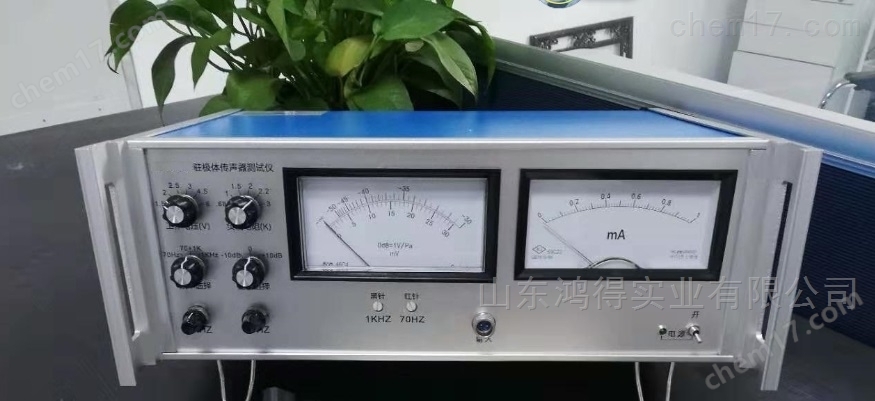

1000Hz 和 70Hz 兩點頻率上的靈敏度和工作電流。1000Hz 和 70Hz 的靈敏度高低分別由一只雙指針電表的兩根指針指示（其中黑指針指示 1000Hz，紅指針指示 70Hz）。駐極體傳聲器的工作電流由一只電流表直接指示。由于駐極體傳聲器測試儀采用了大開面的雙指針電表，因此可以很方便、準確地讀出 1000Hz 和 70Hz 兩點頻率的電壓數(shù)值，快速測出駐極體傳聲器的性能。

該儀器具有使用方便，測試準確，速度快的特點。特別適合于駐極體傳聲器生產(chǎn)流水線使用。

二、主要技術指標

1. 靈敏度測試分三檔：-60db～-40db

-50db～-30db

-40db～-20db（0db＝1V/Pa）

2. 測試精度：±0.5db（和標準駐極體傳聲器比較）

3. 駐極體傳聲器工作電流范圍：0～1mA 精度 2.5%

4. 供駐極體傳聲器工作電壓：1.5V 2V 2.5V 3V 4.5V 6V

精度±2%

5. 駐極體傳聲器工作負載電阻：680Ω 1KΩ 1.5KΩ 2KΩ 2.2KΩ 3 KΩ 精度±1%

6. 測試訊號頻率：1000Hz、70Hz 精度±1.5％±1 個字

7. 儀器工作電壓為 220V±5%/50Hz ，功耗約為 15W，在正常室

溫下可連續(xù)工作。
