WAW-300D微機控制電液伺服液壓萬能試驗機

產品詳情

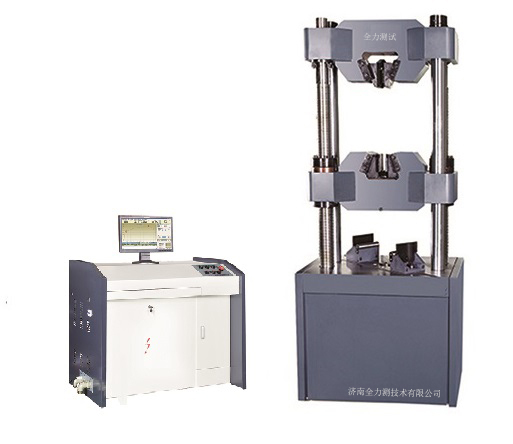

液壓萬能試驗機

• 機加工及安裝車間



  設備概述：

   WAW-300D型微機控制電液伺服萬能試驗機主機采用油缸下置式主機，主要用于金屬、非金屬的拉伸、壓縮、彎曲試驗。適用于冶金、建筑、輕工、航空、航天、材料、大專院校、科研單位等領域。試驗操作和數據處理符合GB/T 228.1-2010《金屬材料 拉伸試驗 第1部分 室溫試驗方法》的要求，自動求取各相關標準中規定的結果參數（必要時需配置相應夾具或變形測量裝置）。



  液壓萬能試驗機

  主要功能：

     用于各種金屬材料試樣的拉伸、壓縮、彎曲、剪切等試驗，以及一些產品的特殊試驗。


  主要特點：
  1、主機采用油缸下置式主機，拉伸空間位于主機的上方，壓縮、彎曲、剪切試驗空間位于主機下橫梁和工作臺之間。上下橫梁均采用鑄鋼件，強度高，安全性好。

  2、下橫梁升降采用鏈條帶動鏈輪升降，實現拉伸、壓縮空間的調整。
  3、油源采用*設計，環保，人性化，*的壓差隨動系統，降低能耗，減少發熱，保護油路。
  4、計算機發出控制信號到伺服閥，控制伺服閥的開口和方向，從而控制液壓油進入油缸的流量，實現等速試驗力、等速位移等的控制。

  5、試驗軟件基于Windows操作平臺，具備可編程功能，等速率試驗力控制、等速率位移控制、試驗力保持、位移保持等多種試驗?zāi)Ｊ饺我饨M合，并在各方式間切換時實現無沖擊平滑過渡。
  6、軟件系統提供豐富的試驗曲線顯示。如試驗力-位移曲線、試驗力-時間曲線、應力-應變曲線、力-變形曲線、位移-時間曲線、變形-時間曲線。

  7、當試驗力超過設定保護值或大試驗力的2%～5%時，過載保護，系統卸荷； 當活塞升起達到上極限位置時，行程保護，伺服油泵電機停機。




  滿足標準：
  GB/T 228     《金屬拉伸試驗方法標準》

  GB/T 5224    《預應力用鋼絞線標準中對鋼絞線拉伸試驗的要求》

  GB  7314    《金屬壓縮試驗方法》

  GB/T 50081   《普通混凝土力學性能試驗方法標準》

  GB/T 16825/ISO7500-1



  技術參數：

  技術名稱	技術參數
  產品名稱	WAW-300D
  大試驗力kN	300
  試驗力示值相對誤差	≤示值的±1%
  試驗力測量范圍	大試驗力的2%~100%
  等速應力控制范圍(N/mm2•S-1)	2~60
  等速應變控制范圍	0.00025/s~0.0025/s
  等速位移控制范圍(mm/min)	0.5~50
  夾緊方式	液壓夾緊
  圓試樣夾持直徑范圍mm	Φ6～Φ26
  扁試樣夾持厚度范圍mm	0~30
  扁試樣夾持寬度mm	80
  大拉伸試驗空間mm	620
  大壓縮試驗空間mm	550
  控制柜外形尺寸mm	1200×620×850
  主機外形尺寸mm	730×590×1900
  電機功率kW	2.1
  主機質量kg	1500
