RX6000A系列無紙記錄儀是一種采用高速、高性能32位ARM處理器和7英寸LED背光的480*240點陣式液晶顯示屏，適用于現場各種壓力、溫度、流量等信號的檢測、控制和記錄。

　　RX6000A系列無紙記錄儀可自由組態輸入標準電流、彼岸準電壓、熱電偶、熱電阻、頻率等信號，可提供傳感器配電和繼電器報警輸出，并采用U盤或通訊的方式與上位機進行數據交換。目前主要應用在冶金、石油、化工、造紙、建材、食品、制藥、熱處理、水處理等各種工業現場，是替代傳統記錄儀的新一代經濟實用型寬屏無紙記錄儀。

    1、7英寸480*240點陣式液晶屏，LED背光，更符合視覺效果

    2、采用進口高速，高性能ARM微處理器，性能更穩定

    3、采用感應式觸摸式按鍵，更加快捷耐用

    4、整體外觀更超薄，更適合設備配套

    5、多種形式顯示實時數據或追憶歷史數據，滿足各種需求

    6、U盤接口，方便讀取及轉存數據

    產品型號：RX6000A

       顯示屏幕：7英寸液晶顯示屏

   通道數目：1-16路萬能信號輸入

   輸入信號：電壓信號：0-5V、1-5V、0-10V、0-20mV、0-100mV

          電流信號：0-20mA、4-20mA

          熱電偶：B、S、K、E、T、J、R、N、F1、F2、Wre3-25、Wre5-26

          熱電阻：PT100、Cu50、BA1、BA2

   輸出功能：配電輸出：多4路變送配電電源

          模擬量輸出：多4路4-20mA輸出，負載能力為750

          報警輸出：多16路報警輸出，繼電器均為常開觸點，觸點容量2A/250VAC（阻性負載）

   精   度：±0.2%FS

   輸入阻抗：標準電流信號輸入為250Ω，其他信號輸入為大于20MΩ；標準電壓信號（-10-10V）輸入為1M

   隔   離：通過模擬變壓器實現對地隔離，隔離耐壓強度為1500VAC

   實時時鐘：采用硬件實時時鐘，掉電后由鋰電池供電，大時鐘誤差±1分/月

   掉電保護：所有數據保存在FLASH存儲器中，無需后備電池，確保所有歷史數據及組態參數不會因掉電而丟失

   通訊接口：RS-485和RS-232兩種通訊接口，其中RS-485通訊接口與主機隔離，隔離電壓大于500VAC。

   通訊協議：采用Modbus通訊協議，支持RS-485和RS-232兩種通訊方式

   采樣周期：1秒，即1秒對各通道采樣1次

   記錄間隔：1、2、4、6、15、30、60、120、240秒九檔可供選擇

   存儲時間：3天-2年（具體時間根據記錄間隔和通道數來確定），數據可存儲十年不丟失

   供   電：交流供電電壓100-240VAC；頻率47-63Hz

記錄時間計算：

注：記錄間隔=基本間隔×倍乘項，基本間隔可選擇1s、1min或1hour。當基本間隔不變，增加倍乘項時，記錄間隔也增加，可記錄的時間也隨之增加，倍乘項設定范圍為1~60的整數。

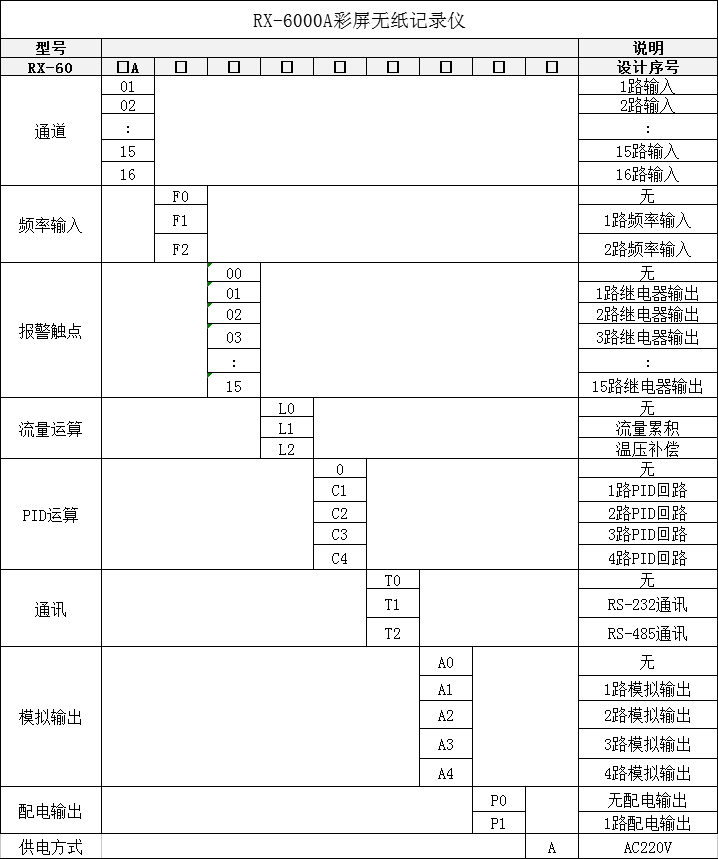

例如：RX6007A-FO-02-L1-T2-A0-P1-A 表示

彩屏，7通道萬能信號輸入，2路報警輸出，RS485通訊，配電，流量累積，USB接口，AC220V供電
