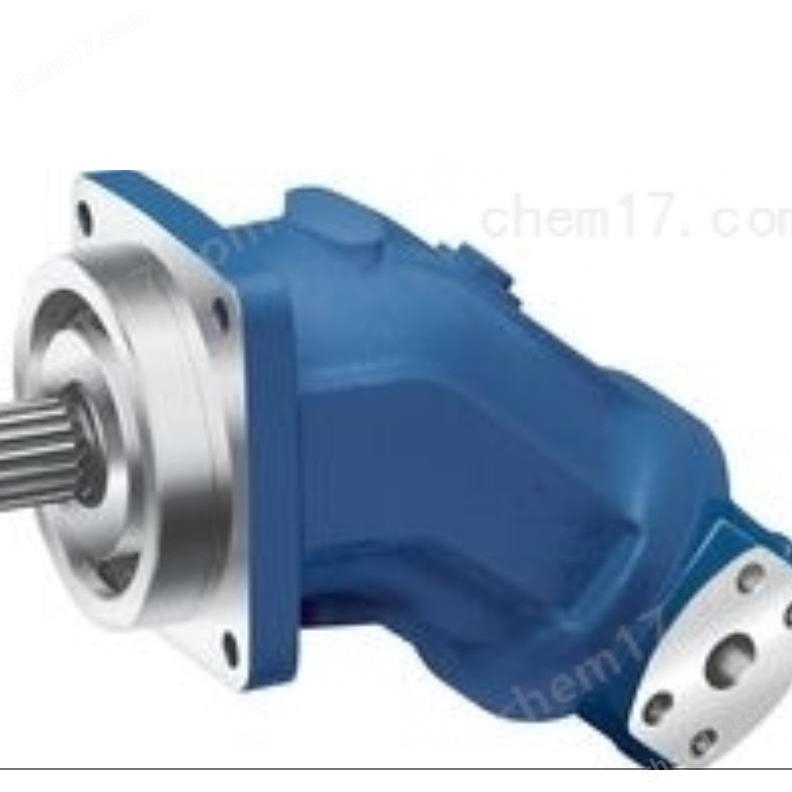

AA2FO 系列 6x 德國力士樂REXROTH軸向柱塞定量泵

具體成交價以合同協議為準

公司名稱 上海琦圣達自動化設備有限公司
品牌 其他品牌
型號 AA2FO 系列 6x
產地
廠商性質 代理商
更新時間 2025/7/27 21:51:06
訪問次數 673

產品標簽

德國力士樂力士樂REXROTH REXROTH力士樂力士樂柱塞泵泵

在線交流發送詢價進入商鋪同類產品

聯系方式：龔圣翔18621658117 查看聯系方式

聯系我們時請說明是化工儀器網上看到的信息，謝謝!

索取相關資料

公司介紹 主營產品

　　上海琦圣達自動化設備有限公司在上海寶山區，是世界有名機械中國地區的設備供應商。公司秉承著“專業、誠信、優質服務”的經營理念，提供的產品以及服務。我們專業的不斷提升，我們經驗的積累，我們的誠信和優質的服務，得到了各行業客戶的肯定和好評，為企業贏得了商譽。公司自成立以來，一直保持與歐﹑美﹑日等國外廠家長期合作關系的優勢，產品系列已經廣泛的應用于機械、煤炭、石油、化工、水利、紡織、電力等多個領域。

　　客戶的信賴是我們企業追求的目標。公司代理及經營多項品牌產品，期待為您提供為全面的現場解決方案以及完善的產品服務。公司主要代理：德國HYDAC賀德克意大利UNIVER，美國VICKERS威格士，日本KOGANEI小金井，德國BURKERT寶德，德國FESTO費斯托，德國倍加福P F ，意大利阿托斯ATOS，德國PILZ皮爾茲，日本KEYENCE基恩士，美國MAC，德國SICK施克等進口。公司從售前到售后，質量到價格都具有完善的專業管理制度。長期以來，公司重視舉才納賢，對員工綜合素質要求比較高，尤其業務員在專業技能方面受到各項專門培訓?，F(xiàn)隨著市場發展趨勢，開設獨立進出口公司，并應用專業的科學的管理方法，提高公司經營素質和理念。同時憑借我們在機械行業的一直經驗、信譽及至誠服務，贏得了廣大用戶的好評。

　　公司將“客戶就是上”的宗旨貫徹于經營全過程，依靠嚴謹?shù)钠焚|(zhì)管理，高素質的人才和不斷進取的精神和堅持不懈的努力，為用戶提供高品質的產品及優質的服務！

展開

MAC電磁閥,亨士樂Hengslter編碼器，賀德克HYDAC傳感器，阿斯卡ASCO電磁閥，阿托斯ATOS閥，力士樂Rexroth泵，愛普EPRO傳感器，穆格MOOG伺服閥，寶德BURKERT電磁閥，倍加福P

詳細信息 在線詢價

產地類別	進口	價格區間	面議
應用領域	化工,石油,地礦,電子/電池,道路/軌道/船舶

德國力士樂REXROTH軸向柱塞定量泵特征：

泵體牢固耐用，使用壽命長久
總效率非常高
具有高功率密度
可用的公稱尺寸齊全，從而可根據具體應用精確調整
可選配使用壽命長的軸承，公稱尺寸為 250
彎軸設計

德國力士樂REXROTH軸向柱塞定量泵技術數據

技術參數表

規格				10	12	16	23	28	32	45	56	63	80	90	107	125	160	180	250
排量幾何，每轉		V_g	cm3	10.3	12	16	22.9	28.1	32	45.6	56.1	63	80.4	90	106.7	125	160.4	180	250
公稱壓力		p_nom	bar	400	400	400	400	400	400	400	400	400	400	400	400	400	400	400	350
zui大壓力		p_max	bar	450	450	450	450	450	450	450	450	450	450	450	450	450	450	450	400
zui大速度		n_nom ¹⁾	rpm	3150	3150	3150	2500	2500	2500	2240	2000	2000	1800	1800	1600	1600	1450	1450	1500
zui大速度		n_max ²⁾	rpm	6000	6000	6000	4750	4750	4750	4250	3750	3750	3350	3350	3000	3000	2650	2650	1800
流量	在 n_{公稱情況下}	q_V	l/min	32	38	50	57	70	80	102	112	126	145	162	171	200	233	261	375
功率	在 n_{公稱情況下}和 p_{公稱情況下}	P	kW	22	25	34	38	47	53	68	75	84	96	108	114	133	155	174	219
扭矩 ³⁾	在 p_{公稱情況下}	M	Nm	66	76	102	146	179	204	290	357	401	512	573	679	796	1021	1146	1393
旋轉剛度		c	kNm/rad	0.92	1.25	1.59	2.56	2.93	3.12	4.18	5.94	6.25	8.73	9.14	11.2	11.9	17.4	18.2	73.1
回轉體的慣性力矩		J_TW	kg·m2	0.0004	0.0004	0.0004	0.0012	0.0012	0.0012	0.0024	0.0042	0.0042	0.0072	0.0072	0.0116	0.0116	0.022	0.022	0.061
大角加速度		ɑ	rad/s2	5000	5000	5000	6500	6500	6500	14600	7500	7500	6000	6000	4500	4500	3500	3500	10000
殼體體積		V	l	0.17	0.17	0.17	0.2	0.2	0.2	0.33	0.45	0.45	0.55	0.55	0.8	0.8	1.1	1.1	2.5
重量（近似值）		m	kg	6	6	6	9.5	9.5	9.5	13.5	18	18	23	23	32	32	45	45	73

德國力士樂REXROTH軸向柱塞定量泵

¹⁾	這些值在以下情況時有效： - 壓力 p_abs = 1 bar（吸油口）油口 S - *粘度范圍始于 v_opt = 36 到 16 mm²/s - 采用基于礦物油的液壓油
²⁾	大速度（限制速度），入口壓力 p_abs 在以下點增大：吸油口 S，請參見下圖。
³⁾	無徑向力轉矩，有關徑向力請參見表“驅動軸的徑向力和軸向力”

Maximum speed

注意

表中的數值為理論值，未計算效率和容差。這些值為四舍五入值。

超過大允許值或低于小允許值可能導致功能喪失、運轉使用壽命縮短或使軸向柱塞單元總體損壞。速度變化、作為頻率函數的角加速度減小、以及啟動時允許的角加速度（低于大角加速度）等其它允許限值，

決定操作特征
流量		[l/min]
扭矩		[Nm]
功率		[kW]

關鍵參數
V_g	每轉排量 [cm³]
Δp	壓差 [bar]
n	轉速 [rpm]
η_v	容積效率
η_hm	液壓機械效率
η_t	總效率（η_t = η_v • η_hm）

液壓油的粘度和溫度

	粘度	溫度¹⁾	備注
冷啟動	ν_max ≤ 1600 mm2/s	?_St ≥ -40 °C	t ≤ 3 分鐘，無負載（p ≤ 50 bar），n ≤ 1000 轉/分，軸向柱塞單元與液壓油之間的容許溫差，大 25 K
預熱階段	ν = 400 … 1600 mm2/s		t ≤ 15 分，p ≤ 0.7 • p_{公稱情況下} 以及 n ≤ 0.5 • n_{公稱情況下}
連續運行	ν = 10 … 400 mm2/s³⁾	? ≤ +103 °C	測量于排氣口 R （ΔT = ca. 12 K，在軸承/軸密封與油口 R之間）
連續運行	ν_opt = 16 … 36 mm2/s		*工作黏度和效率范圍
短期運行	ν_min = 7 … 10 mm2/s	? ≤ +103 °C	t ≤ 3 min, p ≤ 0.3 • p_nom

¹⁾	如果由于工作參數導致無法維持溫度，請咨詢我們。
²⁾	如需了解特殊型號，請與我們聯系。
³⁾	相當于，例如：VG 46，+5 °C 到 +85 °C的溫度范圍（見選擇圖）

液壓油選擇

博世力士樂根據技術樣本 90235 基于液壓油等級對液壓油進行評估。

以下技術樣本中提供了液壓油等級評估結果積極的液壓油：

選擇液壓油時，應確保工作溫度范圍內的工作粘度處于*范圍內（ν_opt；請參見選擇圖）。

Selection diagram

液壓油過濾

濾芯越細，液壓油清潔度越高，軸向柱塞單元的使用壽命越長。

根據 ISO 4406，清潔度至少應保持在 20/18/15 級。

在泄油口的液壓油粘度小于 10 mm2/s（例如：短時間運行產生高溫）時，根據 ISO 4406 標準，至少需要達到19/17/14級的清潔度水平。

例如，在以下情況時，粘度為 10 mm2/s：

HLP 32 油溫為 73°C

HLP 46 油溫為 85°C

工作壓力范圍

工作油口 A 或 B 處的壓力（高壓側）			定義
公稱壓力	p_nom	見技術參數表	公稱壓力與大設計壓力相對應。
大壓力	p_max	見技術參數表	大壓力與單次工作時間內的大工作壓力相對應。各單次工作時間的總和不得超過總工作時間。
單次工作時間		10 s
總的工作時間		300 h
小壓力	p_{HP min}	25 bar	高壓側小壓力（油口 A 或油口 B）用以防止軸向柱塞單元損壞。
壓力變化速率	R_{A max}	16000 bar/s	在整個壓力變化區間內的zui高允許工作壓力增大/減小速率。
吸油口 S（入口）壓力			定義
小壓力	p_{s min}	0.8 bar 壓力	入口壓力低（吸油口 S）用以避免軸向柱塞單元損壞。所需的小壓力取決于軸向柱塞單元的速度。（參見圖表“大速度”）
大壓力	p_{s max}	30 bar 壓力
殼體壓力：油口 T			定義
連續壓差	Δp_T _cont	2 bar	軸密封處的大平均壓差（殼體對環境的壓力）
大壓差	Δp_T _max	見圖“軸密封處大壓差”	軸密封處的間歇壓差（速度降低時的允許壓差）
壓力峰值	p_T _peak	10 bar	t < 0.1 s

注意

使用基于礦物油的液壓油時，工作壓力范圍才有效。如需了解液壓油的其它相關數值，請與我們聯系。

Pressure definition

¹⁾	Total operating period = t₁ + t₂ + ... + t_n

Rate of pressure change

Maximum differential pressure at the shaft seal

注意

軸封的使用壽命受軸向柱塞單元轉速和殼體壓力的影響。

隨著殼體與環境壓力之間的平均圧差增大、以及達到壓力峰值的頻率增高，其使用壽命會隨之縮短。

殼體壓力必須大于等于環境壓力。

流向

旋轉方向（從傳動軸上看）	順時針	逆時針
流向	油口 S 至油口 B	油口 S 至油口 A

驅動軸的容許徑向力和軸向力

規格			10			12			16		23			28			32		45		56				63			80				90			107				125			160			180		250
驅動軸	代碼		S	P	B	S	P	B	S	B	S	P	B	S	P	B	S	B	S	P	S	T	P	B	S	T	B	Q	U	P	B	Q	U	B	U	S	P	B	U	S	B	S	P	B	S	B	S, P
距離為 a 時的大徑向力（相距軸環）	F_{q max}	kN	2.8	3	3.2	3.3	3	3.2	4.3	3.2	3.6	5.7	5.4	4.4	5.7	5.4	5.1	5.4	7.3	7.6	7.6	9.2	9.5	9.1	7.6	10.3	9.1	7.6	11.6	11.6	11.4	7.6	11.6	11.4	12.4	12.2	13.6	14.1	12.4	14.3	14.1	14.9	18.1	18.3	14.9	18.3	1.2
距離為 a 時的大徑向力（相距軸環）	a	mm	16.8	16	16	16.8	16	16	16.8	16	24	16	16	24	16	16	24	16	24	18	24	24	18	18	24	24	18	24	24	20	20	24	24	20	27	33.5	20	20	27	33.5	20	33.5	25	25	33.5	25	41
以下情況時的允許扭矩：F_{q max}	T_{q max}	Nm	66	66	66	76	76	76	98	102	146	146	146	179	179	179	204	204	290	290	302	357	357	357	302	401	401	302	450	512	512	302	450	573	594	679	679	679	594	796	796	828	1021	1021	828	1146
以下情況時的允許壓差：F_{q max}	Δp_{q max}	bar	400	400	400	400	400	400	385	400	400	400	400	400	400	400	400	400	400	400	339	400	400	400	301	400	400	237	352	400	400	211	314	400	349	400	400	400	298	400	400	325	400	400	289	400
停機或不加壓條件下的大軸向力	+ F_{ax max}	N	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0
停機或不加壓條件下的大軸向力	- F_{ax max}	N	320	320	320	320	320	320	320	320	500	500	500	500	500	500	500	500	630	630	800	800	800	800	800	800	800	1000	1000	1000	1000	1000	1000	1000	1250	1250	1250	1250	1250	1250	1250	1600	1600	1600	1600	1600	2000
每 bar 運行壓力下的大軸向力	+ F_{ax max}	N/bar	3	3	3	3	3	3	3	3	5.2	5.2	5.2	5.2	5.2	5.2	5.2	5.2	7	7	8.7	8.7	8.7	8.7	8.7	8.7	8.7	10.6	10.6	10.6	10.6	10.6	10.6	10.6	12.9	12.9	12.9	12.9	12.9	12.9	12.9	16.7	16.7	16.7	16.7	16.7

德國力士樂REXROTH軸向柱塞定量泵

基本信息

的數值為大數據，不允許用于連續運行。

應避免動作方向的軸向力-F_ax，因為這樣會縮短軸承的生命周期。

通過皮帶實現輸出需要特殊的條件。具體情況請咨詢我方。

尺寸 250 的相關說明：

在徑向力有限的情況下，性能數據是有效的。請與我們聯系。

如果設備運行過程中出現軸向力，請聯系我們。

徑向力 F_q對軸承使用壽命的影響

通過選擇適當?shù)膹较蛄?F_q 方向，可以減小內部回轉體作用力對軸承所施加的負載，從而實現大軸承使用壽命。建議的配對齒輪位置取決于旋轉方向。示例：

齒輪驅動，尺寸 10 … 180

齒輪驅動，尺寸 250

1	轉動方向為“順時針”時，壓力位于油口 B
2	轉動方向為“逆時針”時，壓力位于油口 A

長壽命軸承

尺寸 250

要獲得長久的使用壽命，請使用 HF 液壓油。外部尺寸與標準軸承相同。后續可對長壽命軸承進行改裝。建議通過接頭 U 沖洗軸承和殼體。

軸承沖洗

沖洗流量 (推薦)

規格		250
沖洗流量 q_v	l/min	10
