HD40 寧德HK型旋轉接頭
參考價 | ¥ 360 |
訂貨量 | ≥1 件 |
- 公司名稱 滕州市金旋波紋管有限責任公司
- 品牌 其他品牌
- 型號 HD40
- 產地 平行南路88號
- 廠商性質 生產廠家
- 更新時間 2020/3/19 10:54:36
- 訪問次數 305
聯系我們時請說明是化工儀器網上看到的信息,謝謝!
供貨周期 | 現貨 | 規格 | HD40 |
---|---|---|---|
貨號 | HK型 | 應用領域 | 食品/農產品,化工,包裝/造紙/印刷,紡織/印染 |
主要用途 | 通水 |

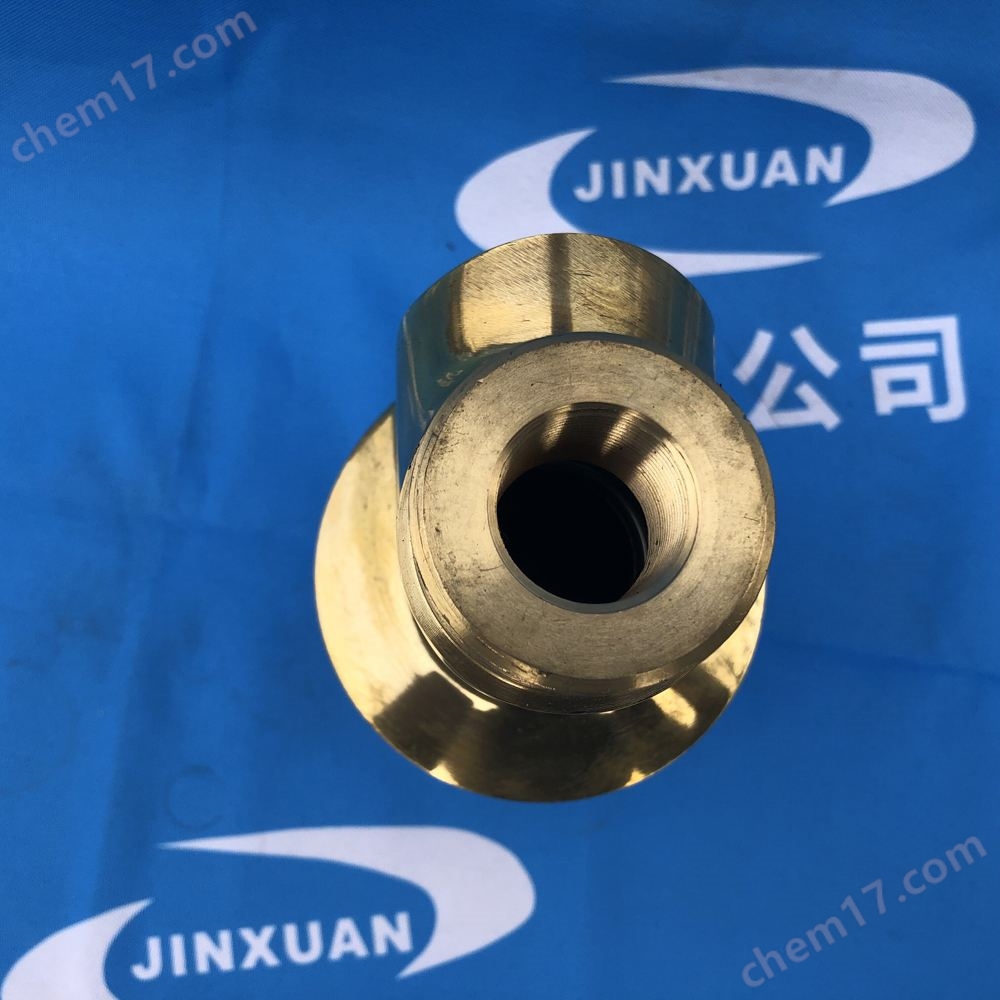

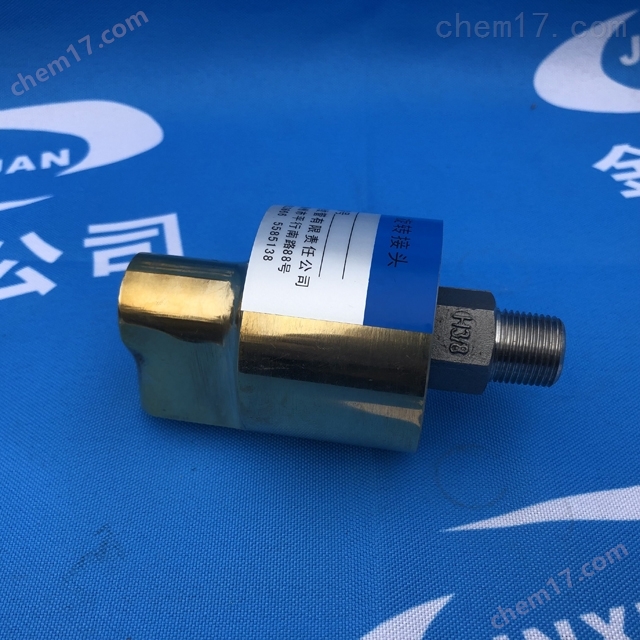

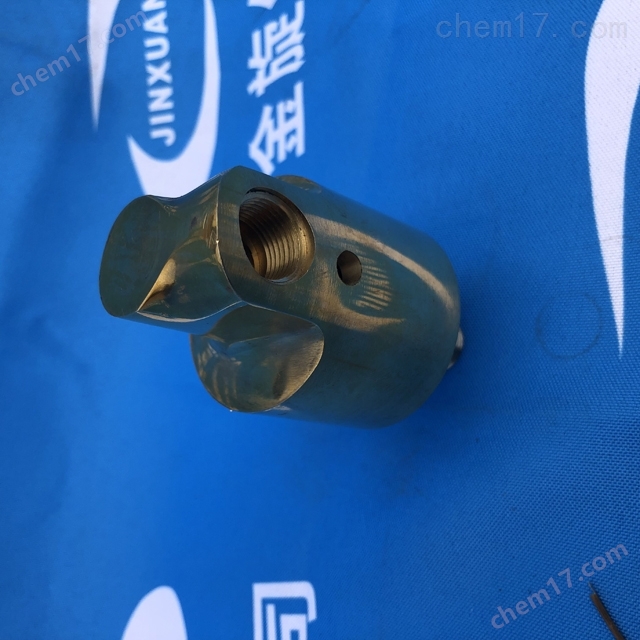

HD40寧德HK型旋轉接頭
HK系列旋轉接頭由兩個寬大精密軸承支撐并采用平穩式密封原理設計,將密封承載和磨損降到低,延長使用壽命,結構簡單, 兩個精密進口軸承支撐,確保**運轉,密封面窄,摩擦力小,標準碳化硅配對石墨密封面,可根據客戶工況進行組配,防腐蝕材料,可*使用復雜工況,殼體設有觀察孔可觀察泄漏情況及磨擦情況。其特點是實現了在不停機運轉條件下︱可順利更換其內部密封件, 方便了設備的檢修與維護。旋轉接頭高壓運轉時由于密封面之間存在摩擦扭矩,外部采用止轉桿止轉。HK型旋轉接頭和管路連接*使用金屬軟管。
1. HK型旋轉接頭分為HKD型單向流通式旋轉接頭和HKS型雙向流通旋轉接頭。HKS型雙向流通旋轉接頭又分為HKS-GF型雙向流通內管固定式旋轉接頭和HKS-XF型雙向流通內管旋轉式旋轉接頭,F(xiàn)是指旋轉接頭外管和設備軸頸連接采用法蘭連接。
適用范圍:
轉速:≤500RPM
溫度:≤220
壓力:≤1.8MPa
適用介質:飽和蒸汽、過熱蒸汽、過熱水
適用領域:廣泛應于鋼鐵、造紙、橡膠、紡織、玻璃、醫藥、化工等行業
HK型旋轉接頭是專門適用于熱水的系列產品。采用了波紋補償器和浮動密封環作動密封 的主要形式,其密封可自由得到調節與補償,使密封更可靠、穩定,其密封裝置采用外裝式結 構,使端面 比壓呈下降趨勢,有效地降低了磨損??招妮S通過螺紋或法蘭連接到輥子或輥筒上,為主要的旋轉部件,與設備作同步運動。密封 環與空心軸和波紋補償器共同組成浮動的雙 端面密封性不好等缺點。密封環由經過浸漬的碳石墨制成, 具有良好的自潤滑性,從而降低磨 擦和摩損,提高了使用壽命;密封環磨損后,由波紋補償 器借助于彈簧的壓力隨時得到補償。 軸承的使用一方面起支撐作用,同時又提高了旋轉精 度,降低了磨擦扭矩。另外,殼體上設有 觀察孔,通過觀察孔隨時觀察到密封環的磨損及密 封情況。 采用雙端面密封,結構較復雜。滾動軸承使磨擦扭矩相對減小,不銹鋼波紋管補償器使旋轉接 頭更耐腐蝕,且彈簧外裝不與介質接觸使密封更可靠。與設備相連的外管是主要的旋轉部件。 平面密封環靠定位套定位浮動在外管、補償器間并組成雙端面密封磨擦副;彈簧隨時提供密封 所需的端面壓力。為了便于觀察密封環磨損及密封狀況,在殼體上設有觀察孔。在高溫時軸承 應請注意定期潤滑。
HD40寧德HK型旋轉接頭
