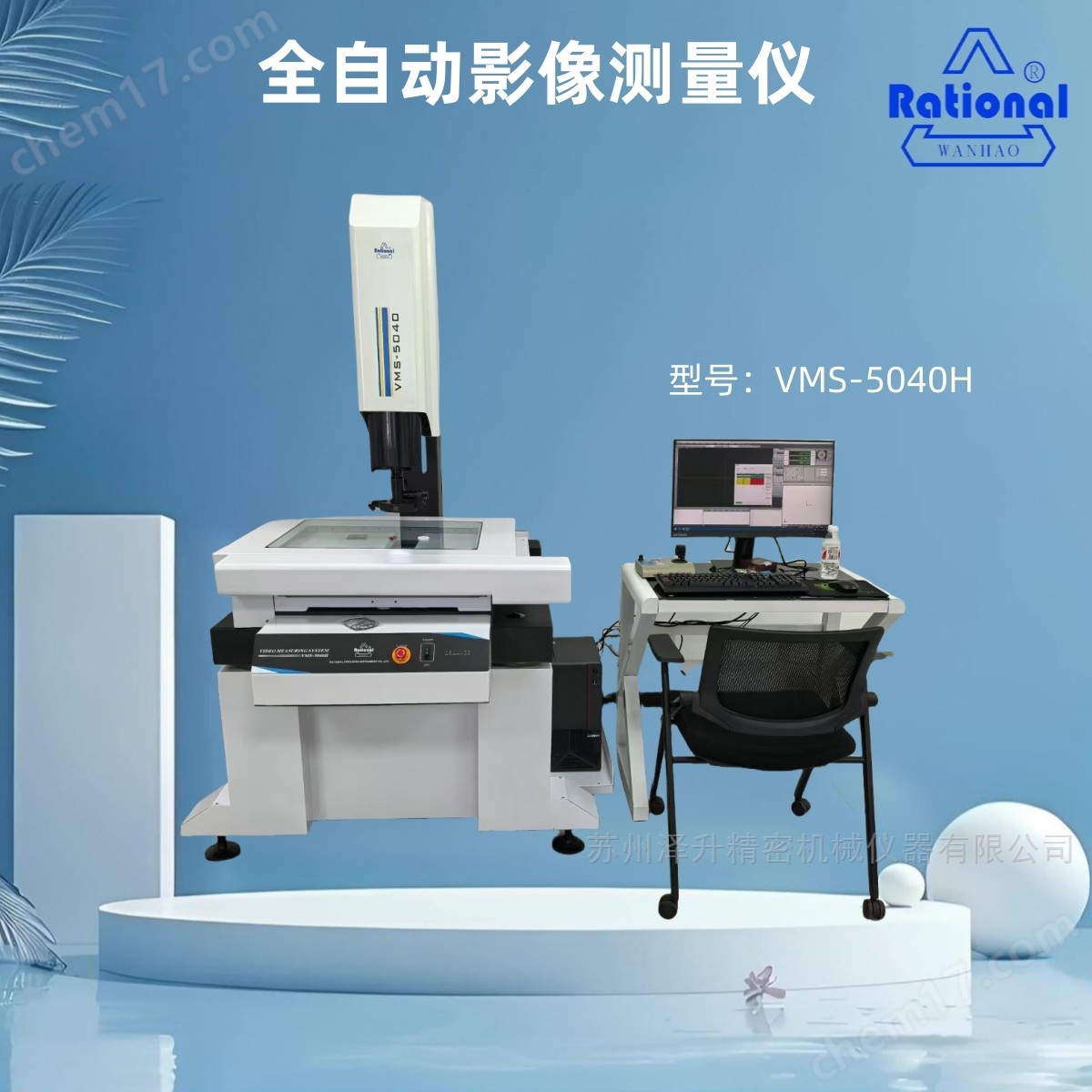

萬濠落地式全自動影像儀|VMS-5040H二次元測量?jī)x/光學影像儀/2.5次元測量?jī)x/數字式視頻影像測量?jī)x/CNC型影像測量?jī)x結合本萬濠的QMS3D自動測量軟件可實現*率的批量測量。測量行程470*370（mm）,木箱包裝運輸，質優價廉，保修*年整，關于VMS-5040H萬濠全自動影像測量?jī)x的價格、型號、測量范圍、技術資料、使用操作方法及維修請聯系蘇州澤升*密機械儀器有限*，我們將竭誠為你服務。

萬濠落地式全自動影像儀|VMS-5040H二次元測量?jī)x/光學影像儀/2.5次元測量?jī)x/數字式視頻影像測量?jī)x/CNC型影像測量?jī)x技術參數：

特點：
1.整機*體化人機工程設計，方便操作測量。
2.具有快速自動對焦，自動尋邊，自動測量功能，大大提*檢驗效率。
3.可選配自動變倍功能，無需像素校正實現多倍率下*測量
4.自主開發QMS3D軟件，可滿足客戶不同測量需求
5.采用亞像素細分技術，提*邊界分辨能力
6.配置操縱手柄，亦可軟件程控
7. SPC數據處理分析，大批量治具測量
8. X、Y、Z三軸伺服控制，定位*度*速度快，運行平穩
9. 采用自主開發的嵌入式模塊控制系統，將復雜的控制系統集成于儀器內部，穩定性更*
10. 程控恒流驅動式八區表面冷光光源，可適應復雜的工件測量
11. 可通過激光指示器尋找被測工件的具體位置，快速定位，方便快捷

技術規格參數

1

、工作環境 Working circumstance

1.1.溫度(工作條件) Temperature(working condition)

工作溫度：         20±2℃

溫度變化:<0.5℃/h

儀器恒溫時間：     48 hours

工件恒溫時間：     24 hours

1.2 濕度Humidity：   55%－65%

1.3 清潔度Clearness

因測量機對靜電和灰塵的影響特別敏感，故地面和墻面的設計應充分考慮防塵，*靜電。

1.4 振動要求 Vibration requirements

振動頻率≦10Hz                  振幅≦0.5μm

10Hz＜振動頻率≦30Hz            振幅≦1μm

振動頻率﹥30Hz                  振幅≦3μm

1.5 氣壓 Air pressure

供氣流量不小于120L/min(0.4 Mpa).

供氣壓力應大于0.6MPa.

◆◆◆      建議客戶配備獨立供氣裝置，此裝置應包含除濕機等濾氣裝置，應起到給機臺提供干燥、穩定的氣源.

1.6 供電系統Electrical requirements

電壓      : AC 220V  電壓波動不大于額定電壓的10% ;

頻率      : 50/60HZ

供電功率  : 大于等于2KVA

應具備獨立可靠的接地系統(接地電阻不大于4Ω);

測量機*用電源建議配備不間斷電源。

◆◆◆     建議客戶配備獨立供電裝置，此裝置應包含大功率電源穩壓裝置,可以起到穩壓、穩頻的目的，其功率至少要大于等于2KVA。

萬濠影像測量?jī)x軟件：

產品名稱： QMS3D/QMS3D-M軟件

產品型號： QMS3D QMS3D-M

軟件用途：
該系列測量軟件是多傳感器測量應用軟件，可以對二維測量的坐標進行可視化分析處理和檢測，也可以使用探針進行三維幾何元素測量，還可以使用激光位移器測量平面度和高度。該軟件應用于各種制造業，如手機組件、模具、電子、通信、機械、五金、塑膠、儀表、鐘表、PCB、LCD等行業?？蓽y(cè)量的材料包括金屬、塑膠、橡膠、玻璃、PCB、陶瓷等。

軟件特點：

以上測試數據來源于萬濠廠家
