標志逆反射系數測量儀測量所有類型逆反射材料道路標志的逆反射系數技術指標。

產品概述：

符合ASTM對點測光圈幾何形狀的要求，確保獲得準確的測量結果，使實際行車狀況和實驗室測量的結果高度相關，操作再現性為±5%，重復行為±2%。

用戶可以確定微棱鏡標志反光膜材料是否正確粘貼，配置的伸縮光圈可以測量道路標志上的小文字和符號。該儀器使用具有自主知識產權的梯度折射率高硬度涂層技術（UHC），傳感器響應符合ASTM 1709和CIE（照明委員會）人眼響應和A光源要求。該儀器采用世界上精度高、靈敏和耐用的濾光片，結合點測光圈的幾何形狀，可以測量所有顏色和類型的逆反射膜并可獲得實驗室精度的測量結果；具有自動雜散光補償功能，使得白天測量或其他光源也不會影響測量結果的精確性；可安裝內置的高精度WAAS GPS、藍牙、RFID標簽閱讀器，進而實現精確定位、無線傳輸和資產管理的更多功能；內部存儲器可以存放250,000條記錄，RSC軟件通過USB口下載數據并生成像EXCEL或者Google地圖報告。

該儀器已在DELTA經過認證的國家實驗室標定,符合PTB和NIST標準，重量輕，人體工程學設計，配置帶遙控的延長桿。

標志逆反射系數測量儀技術參數：

GR1 ASTM光學參數
幾何：ASTM-E-1709
入射角：-4°
觀測角：0.2°
光源孔徑張角：0.1°
接收孔徑張角：0.1°
測量范圍：Φ30mm和Φ15mm
光譜響應
A光源和視見函數V（λ）符合ASTM E 1709 6.4.2節（濾光片選擇）的要求
范圍（cd·∣x-1·m-2）：0-2000
GR1 CEN 光學參數
幾何：EN 12899
入射角：5°
觀測角：0.33°
光源孔徑張角：0.16°
接收孔徑張角：0.16°
測量范圍：Φ30mm和Φ15mm
光譜響應
A光源和視見函數V（λ）符合ASTM E 1709 6.4.2節（濾光片選擇）的要求
范圍（cd·∣x-1·m-2）：0-2000
GR1安全光學參數
幾何：EN 471
入射角：5°
觀測角：0.2°
光源孔徑張角：0.16°
接收孔徑張角：0.16°
測量范圍：Φ30mm和Φ15mm
光譜響應
A光源和視見函數V（λ）符合ASTM E 1709 6.4.2節（濾光片選擇）的要求
范圍（cd·∣x-1·m-2）：0-2000
儀器尺寸
長度：295mm
寬度：83mm
高度：324mm
重量：2.1kg
電學參數
電磁兼容性：EN50081-1/EN50082-1
RFID閱讀器：高頻（13.56MHz；ISO 15693和ISO 1443A/B）
電源供應：可充電和可更換鎳氫9.6V電池
充電時間：約為15分鐘
數據存儲器：＞250,000個數據
接口：USB
環境參數
操作溫度：0℃～+50℃
存放溫度：-15℃～+55℃
濕度：無結露
時間
測試時間：3秒

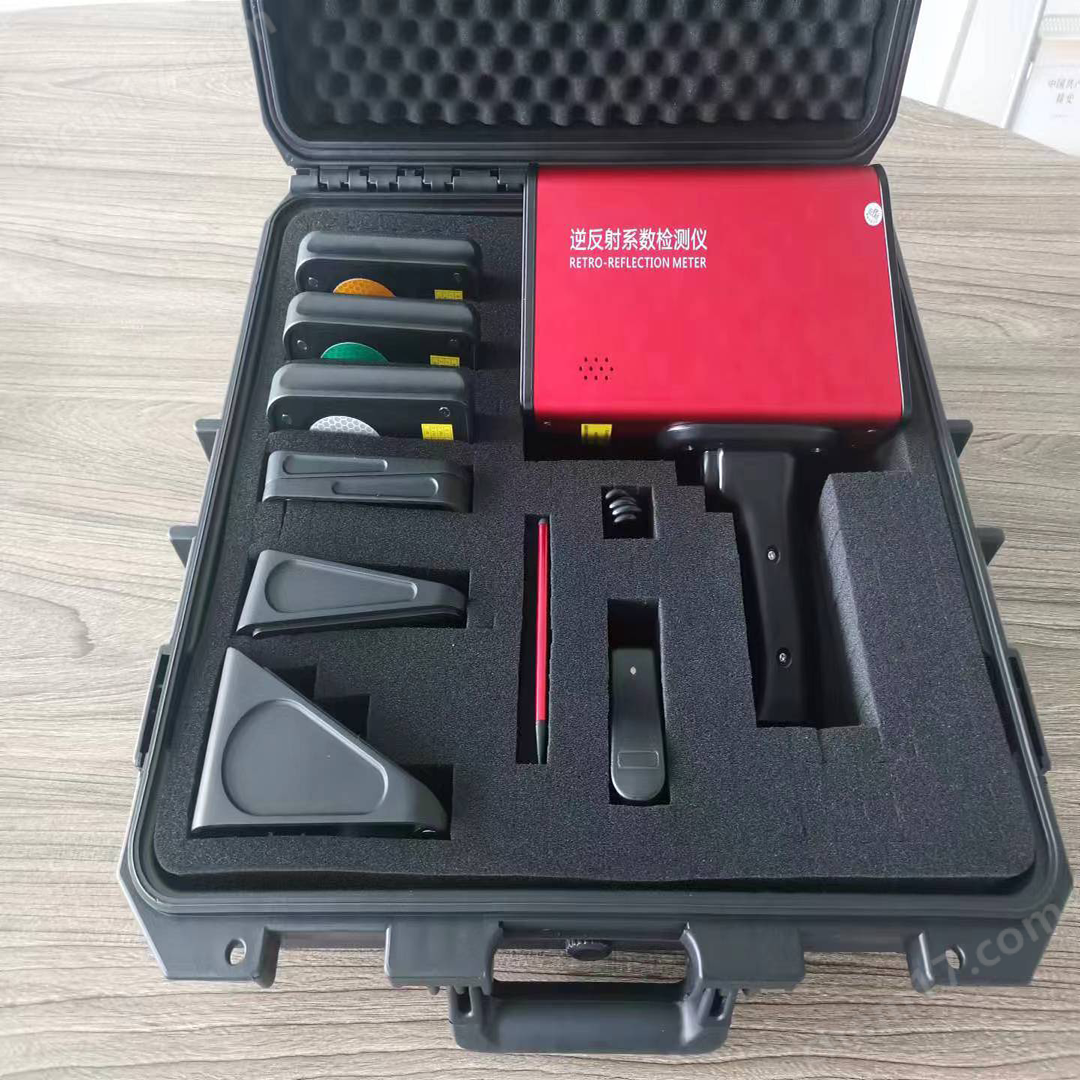

標準配置
1.儀器攜帶箱
2.標準校驗
3.RSC3程序
4.電池充電器
5.Φ15mm小光圈
6.小支撐板
7.鏡頭蓋
8.通訊電纜
9.用戶使用手冊
10.CD/DVD版使用指南
選項
1.延長桿工具箱（1.5～2.7米）
2.快速12V充電器
3.備用電池
4.Φ10mm小光圈
5.標定證書
6.標定服務
7.30°和40°入射角的附加鏡頭
8.藍牙
9.RFID閱讀器
10.高精度GPS單元

RetroSign GR3 逆反射測量儀符合以下測試標準:

EN 12899，ASTM E 1709 和 ASTM E 2540

測量標準中規定的測量角度和幾何參數見下表:

特點:

RetroSign GR3重量輕，對于操作者的舒適性進行了人體工程學設計。

操作再現性為+/-5%，重復性為+/-2%。

RetroSign GR3具有自動雜散光補償功能，使得白天測量或其他光源也不會影響測量結果的精確性。

內部存儲器可以存放250,000條記錄，這意味著儀器可以持續使用很長時間而不會占滿內存。

用戶也能夠確定微棱鏡標志反光膜材料是否正確粘貼。

伸縮光圈使得RetroSign GR3逆反射測量儀也可以測量道路標志上的小文字和符號。

道路傳感器控制(RSC)軟件結合USB接口使得該儀器可以很容易的下載數據和生成像EXCEL或者轉換成Google地圖報告(如果安裝了GPS并打開)。

RetroSign GR3設計有非常簡單與現行和將來ID標簽以及資產管理系統的接口。

校準標準:

RetroSign GR3已在DELTA的經過認證的實驗室標定，且可溯源至與PTB(聯邦物理技術研究院，德國)和NIST(國家標準技術研究院，美國)頒布的標準相一致。
