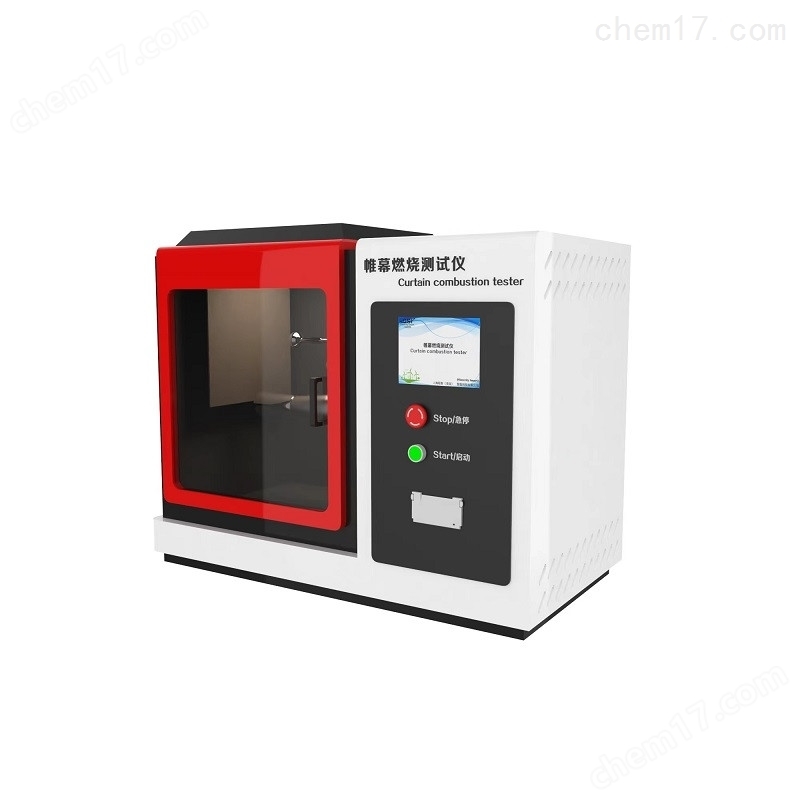

帷幕燃燒測試儀

　　儀器介紹

　　測試原理

　　織物薄膜火焰?zhèn)鞑y試儀(帷幕燃燒測試儀)依據NFPA 701-1研制，適用于在沒有外加輻射條件下，用火焰從試樣表面或底部邊緣燃燒以測試其火焰蔓延情況。

　　帷幕燃燒測試儀使用銷釘將調濕后的樣品垂直固定于樣品燃燒箱內，使用標準的燃燒燈點燃45s。觀察測量燃燒的想象，計量燃燒的時間和燃燒前后的重量變化。

　　測試標準

　　此款織物薄膜火焰?zhèn)鞑y試儀符合但不僅限于下列標準：

　　NFPA 701-1

　　技術規格

　　儀器尺寸： 800 × 750 × 630 mm ;

　　空腔尺寸：700 mm ´ 750 mm ´ 460 mm ;進氣口：7.0 mm;

　　進氣氣壓：≤1 MPa

　　燃燒器：梅克爾(費舍爾)噴燈

　　點火器：電弧打火

　　儀器重量：40 kg;電源：220 V

　　測試對象

　　本儀器針對NFPA701中方法1研制，測試對象同時包含窗簾、舞臺幕布、帷幕、紡織類屏風、桌布等。較厚或有涂層的材料本方法不適應。

　　儀器的組成與使用

　　清單

　　此儀器要小心拆箱和檢查。儀器任何的損壞和遺失，請聯xi我司客戶服務部。

　　當你打開包裝的時候，請檢查下列材料(以實際合同為準為準)：

　　主機1臺;

　　　固定樣品用軸銷一只(含釘子);　固定樣品用軸銷緊固件;

　　　100mm(90mm~110mm)火焰尺一把

　　觀察窗(燃燒室)：試驗時打開儀器前門，為保持儀器整潔，不使用時關閉儀器前門;

　　通風口：設置導氣風扇 ;

　　計時器1、計時按鈕1：精度0.1s，按下計時按鈕1，啟動計時器1，再次按下計時停止，按下計時器上黃色按鈕可進行計時器清零;

　　計時器2、計時按鈕2：：精度0.1s，按下計時按鈕1，啟動計時器1，再次按下計時停止，按下計時器上黃色按鈕可進行計時器清零;

　　電源開關：電源總開關，指示燈亮代表電源接通;

　　進氣壓力表：顯示進入儀器的燃?xì)鈮毫?

　　壓力調節旋鈕：將外接氣體降壓成儀器可使用的氣體;

　　流量調節：調節進入燃燒燈的氣流量。

　　　燈具調節

　　本儀器使用進口梅克爾(費舍爾)噴燈，適用于各種類型的燃?xì)?，配有風門和火焰微調旋鈕。

　　引火針的需安裝于噴燈表面，距邊緣約5mm，垂直距離約5mm的上方。

　　火焰點燃后，調節面板上的調節流量使火焰大小適中，配合調節風門和火焰微調旋鈕，調節火焰的顏色。當使用甲烷或其他氣體作為燃?xì)猓驹囼炓蠡鹧娴母叨葹?00mm，為藍色火焰。

　　取樣和準備

　　應按標準NFPA 701中方法1的要求進行取樣，如需進行非標準試驗可進行適量的微調。

　　試樣的大小為150mm×400mm，沿著經緯度方向裁剪樣品。長度方向為豎直方向，以材料實際使用時位置的豎直朝向為長度方向。對于多層樣品的測量請參考NFPA 701的要求進行縫合處理。

　　樣品需在105℃環境下干燥至少30min，如果樣品在105℃時會發生變形或其他反應，則需在20℃環境下干燥至少24h。

　　標準試驗中所取的樣品至少制備10個試樣，每個樣品進行編號，并且需要進行燃燒前稱重，精確到0.001g(或根據其他要求進行修正)。

　　然后將樣品放入儀器內部樣品架上，樣品托架可以通過兩側的螺絲微調樣品的位置，使樣品的下端與平放的燃燒器中心平齊。樣品架的放置位置如圖所示，有圖調節高低螺絲：

　　火焰調節

　　確認噴燈在平放之后，噴燈頭部中心距離樣品25mm(儀器出廠時已經調節好)。

　　保持燃?xì)鉄糁绷⒎胖茫油ㄈ細?。保證氣壓調節旋鈕、流量調節旋鈕、噴燈調節旋鈕有適度的打開，按下start按鈕即可引燃噴燈，如不可以請檢查氣路是否暢通。調節火焰至黃色焰苗消失，呈現橙色或藍色火焰，并保證火焰高度為100mm。

　　使火焰穩定一段時間(至少5min為宜)。一種可用于試驗的火焰如下圖所示：

　　燃燒試驗

　　將燃燒噴燈放倒，將燃燒器推進樣品處。火焰開始點燃樣品，45s過后系統切斷燃?xì)?，噴燈自動停止燃燒?/span>

　　觀察樣品是否開始燃燒，如樣品燃燒按下計時器1進行計時，樣品燃燒結束后停止計時。

　　同時觀察是否有滴落物，如有滴落物燃燒，按下計時器1進行計時，樣品燃燒結束后停止計時。續燃時間則修正為樣品和低落物燃燒的長時間。
