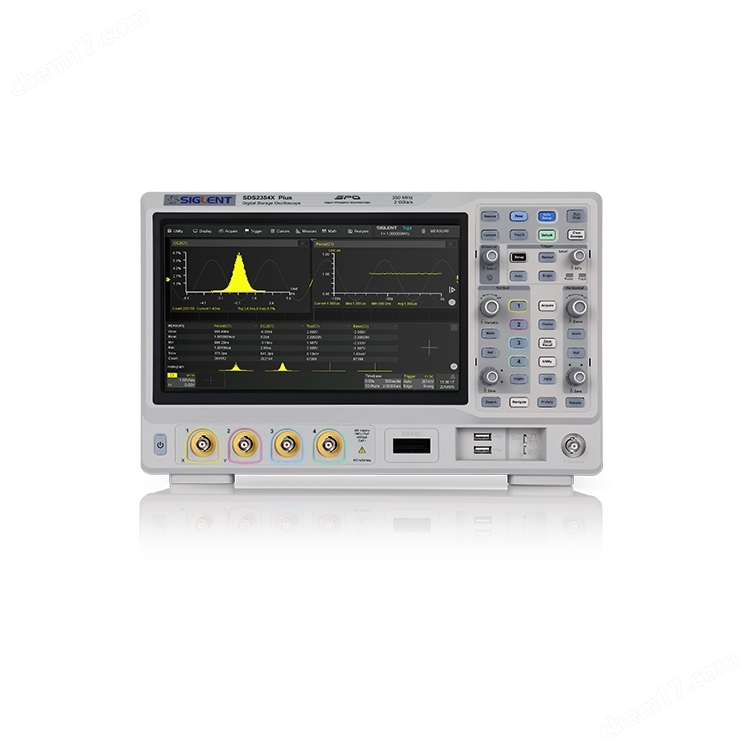

鼎陽350M，4通道數字示波器

產品特性

• 模擬帶寬70 MHz，100 MHz，200 MHz，350 MHz，500 MHz

• 實時采樣率zui高2 GSa/s

• 存儲深度可達200 Mpts/ch

• 波形捕獲率達500,000 wfm/s

鼎陽350M，4通道數字示波器

產品概述

用戶界面和用戶體驗

· 配備10.1 英寸TFT-LCD 大顯示屏，分辨率1024*600；
· 電容式觸摸屏，專門為示波器操作定義的各種手勢，極大地提高了儀器操控效率；
· 內嵌WebServer，可直接通過網頁遠程訪問和操作示波器；
· 支持鼠標和鍵盤操作

10-bit模式，更好地還原波形細節

垂直分辨率用來描述數字示波器中ADC的位數，即位數越高，垂直分辨率越高，顯示波形就越接近真實波形。
如圖，分別是 8-bit 模式和 10-bit 模式下的波形圖。

便捷的測量參數統計功能

參數統計功能可顯示任意參數的五種測量值：當前值、平均值、小值、大值、標準差；可同時測量統計12種不同的參數。直方圖統計可以直觀地顯示參數的概率分布情況；趨勢圖可反應參數隨時間的變化規律。
此外，對水平方向上的測量（如周期、脈寬等），摒棄了傳統的一幀只獲得一個測量值的方法，將一幀中的所有水平項目的測量值都計算出來并納入統計，大大提高了測試效率。

強大的電源測試功能

· 波特圖（標配）：利用波特圖測試系統的頻率響應或環路穩定性，在一定領域取代昂貴的網絡分析儀。可搭配內置波形發生器或外置SDG系列任意波形發生器；
· 電源分析（選配）：電源分析選件能幫助用戶快捷測量和分析電力電子領域中的多個項目，如電源質量、諧波、浪涌電流、開關損耗、輸出紋波、瞬變響應、電源抑制比、功率效率等。
